Mewn ftth (ffibr i'r cartref) adeiladu, mae'r mathau o geblau optegol a ddefnyddir yn gyffredin yn cynnwys cebl gollwng siâp glöyn byw yn bennaf a'u strwythurau deilliadol.

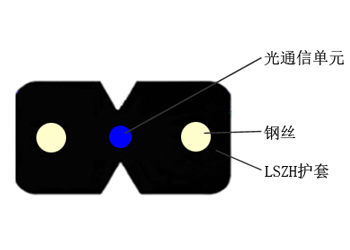

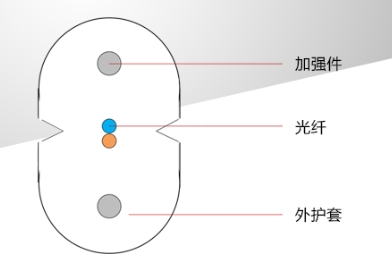

Nodweddion strwythurol:
Rhoddir y ffibr optegol yn y canol, a rhoddir dwy wifren ddur gyfochrog ar y ddwy ochr fel elfennau atgyfnerthu. Mae'r croestoriad yn siâp 8, ac mae'r ffibr optegol wedi'i leoli yn y ganolfan geometrig.
Senario Cais:
Wedi'i osod ar y wal: Yn addas ar gyfer llwybro waliau dan do ac awyr agored, gydag ymwrthedd plygu cryf a radiws plygu mor fach ag 20mm.
Gosod pibellau: Yn addas ar gyfer gosod piblinellau pellter byr ac yn addasadwy i fannau cul.
Manteision:
Mae'r strwythur yn gryno ac mae'r cryfder tynnol yn uchel, a all wrthsefyll pwysau ochr pobl sy'n camu arno a'r grym llusgo yn ystod y gwaith adeiladu.
Mae'n hawdd ei derfynu ar y safle ac mae'n gydnaws ag amrywiaeth o gysylltwyr cyflym.

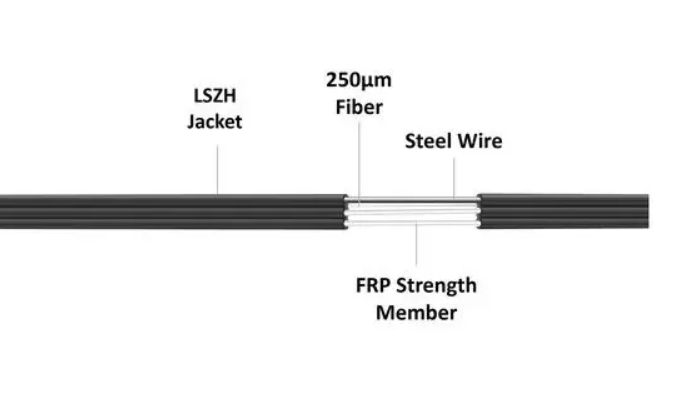

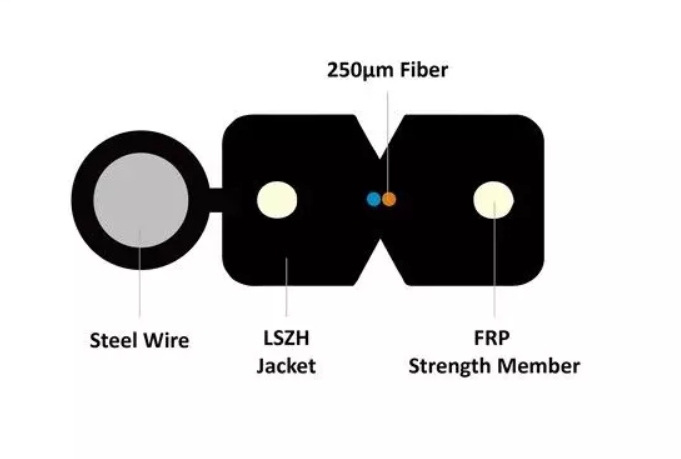

Nodweddion strwythurol:
Mae gwifren ddur neu raff ddur yn cael ei hychwanegu at y tu allan i'r cebl optegol glöyn byw cyffredin fel elfen atgyfnerthu i ffurfio strwythur hunangynhaliol.
Senario Cais:
Uwchben Lead-In: Yn addas ar gyfer gwifrau uwchben o bolion awyr agored i ardaloedd dan do. Mae ganddo gryfder tynnol uchel a gall wrthsefyll rhychwant o 50 metr.
Amgylchedd di -bibell: Nid oes angen unrhyw wifrau crog ychwanegol, gan symleiddio'r broses adeiladu.
Manteision:
Mae cryfder tynnol cryf yn lleihau'r risg o ddifrod gan rymoedd allanol.
Effeithlonrwydd adeiladu uchel a chostau llafur is.

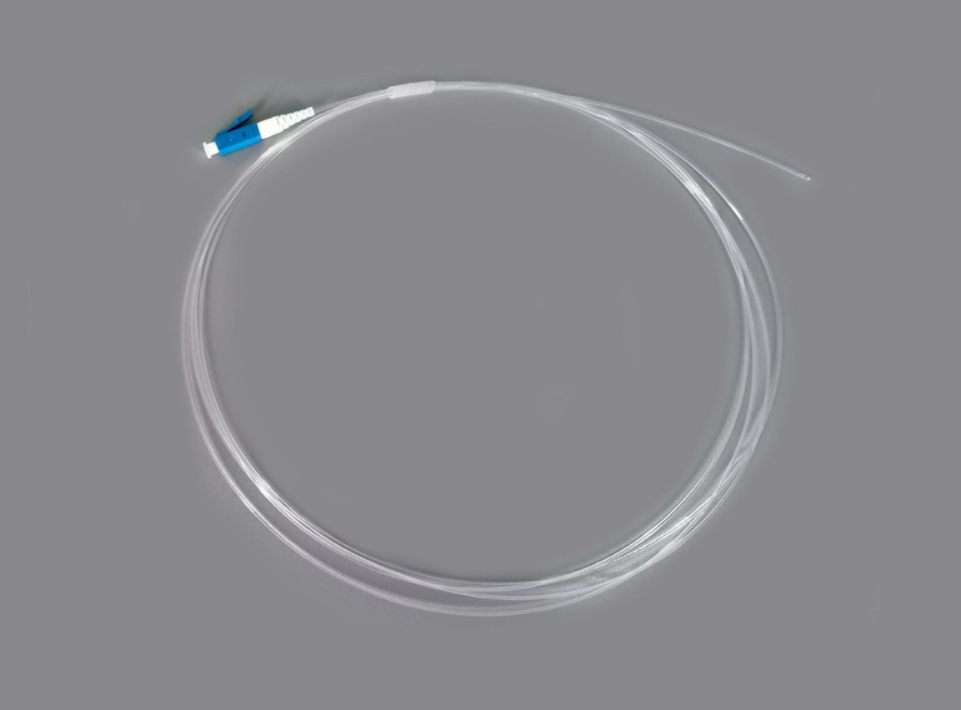

Nodweddion strwythurol:
Mae'r rhan ganol yn ffibr optegol wedi'i bwffio â thyn un craidd (G.657), sydd wedi'i lapio â gwain dryloyw 0.9mm, gyda diamedr allanol tenau ac sy'n hollol dryloyw.
Senario Cais:
Gosod gwifrau ar hyd byrddau sylfaen yr adeilad ac o amgylch stribedi addurniadol drws a ffenestri, a'u trwsio â glud.
Lleoedd â gofynion esthetig uchel: megis gwestai, preswylfeydd pen uchel, ac ati, lle mae angen cuddio'r gwifrau.
Manteision
Wedi'i guddio yn weledol, nid yw'n effeithio ar addurno mewnol.
Mae'r gorchudd tryloyw yn gwrthsefyll gwisgo ac yn addasadwy i amrywiol amgylcheddau.

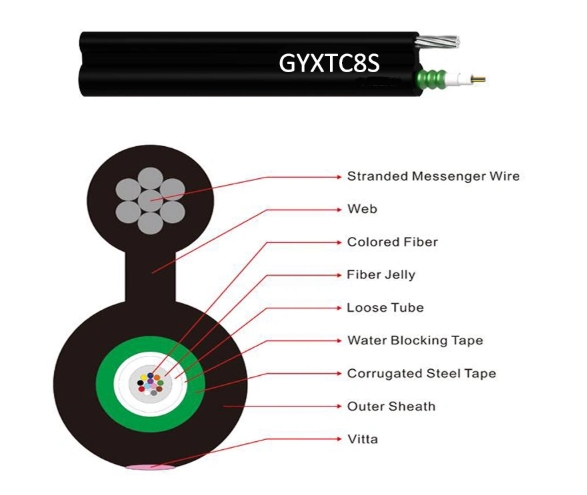

Nodweddion strwythurol:
Mae unedau gwifren crog metel yn cael eu hychwanegu at y cebl optegol llinell lledr i ffurfio strwythur siâp "8".
Senario Cais:
Uwchben awyr agored yn arwain i mewn: Yn addas ar gyfer gwifrau uwchben o bolion trydan i goridorau defnyddwyr, gyda chryfder tynnol uchel.
Senario â gofynion rhychwant uchel: Yn gallu gwrthsefyll rhychwantu mwy na 50 metr ac mae ganddo sefydlogrwydd cryf.
Manteision:
Mae'r perfformiad tynnol wedi'i wella'n sylweddol, gan leihau'r risg o dorri ffibr optegol.
Hawdd ei adeiladu a'i addasu i dir cymhleth.
-
