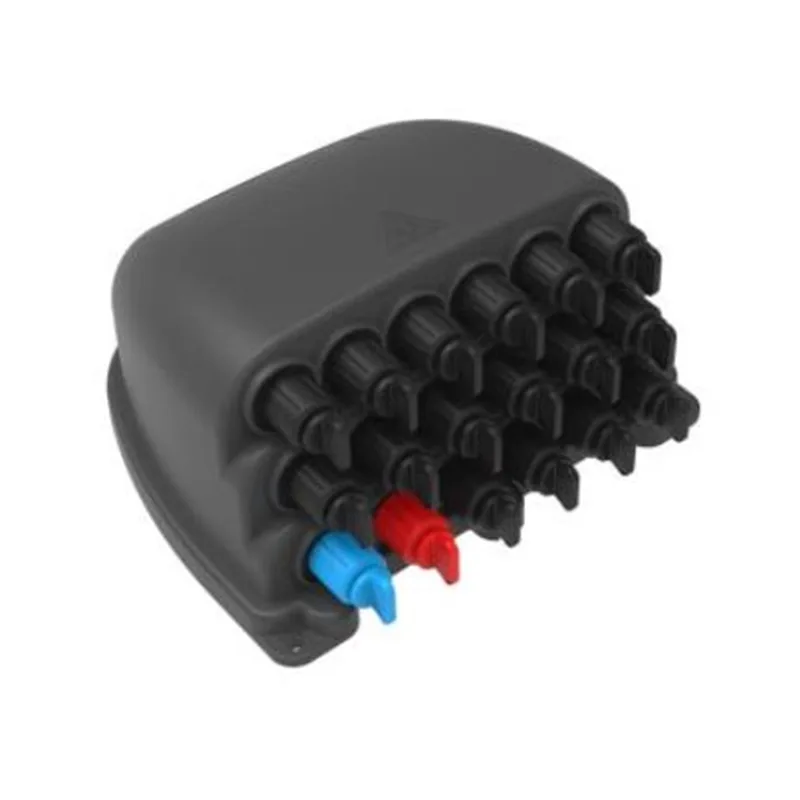

Blwch Dosbarthu Cebl Ffibr Optig wedi'i Gysylltu ymlaen llaw GFS-18ByK

1. Cyffredinol

1.1 Disgrifiad

Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer y FTTX rhwydwaith.

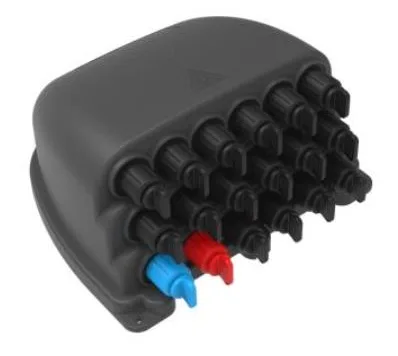

Ymddangosiad gfs-18byk

1.2 Safonau yn Cydymffurfio

Mae'r cynhyrchiad a gynigir wedi'u cynllunio, eu cynhyrchu a'u profi yn unol â'r safonau fel a ganlyn:

1.3 amgylchedd cymwysiadau

2. Nodweddion

1. Mae'r gragen waelod a'r gorchudd uchaf yn sefydlog gyda sgriwiau, yn symudadwy.

2. Deunydd: tt.

3. Prawf lleithder, diddos, gwrth-lwch, gwrth-heneiddio.

4. Lefel amddiffyn hyd at IP68.

5. Mae'r tu mewn wedi'i gyfarparu â holltwr 1x2 FBT + holltwr PLC 1x16.

6. Dull Gosod: Wedi'i osod ar bolyn, wedi'i osod ar yr awyr, wedi'i osod ar wal.

3. Manylebau

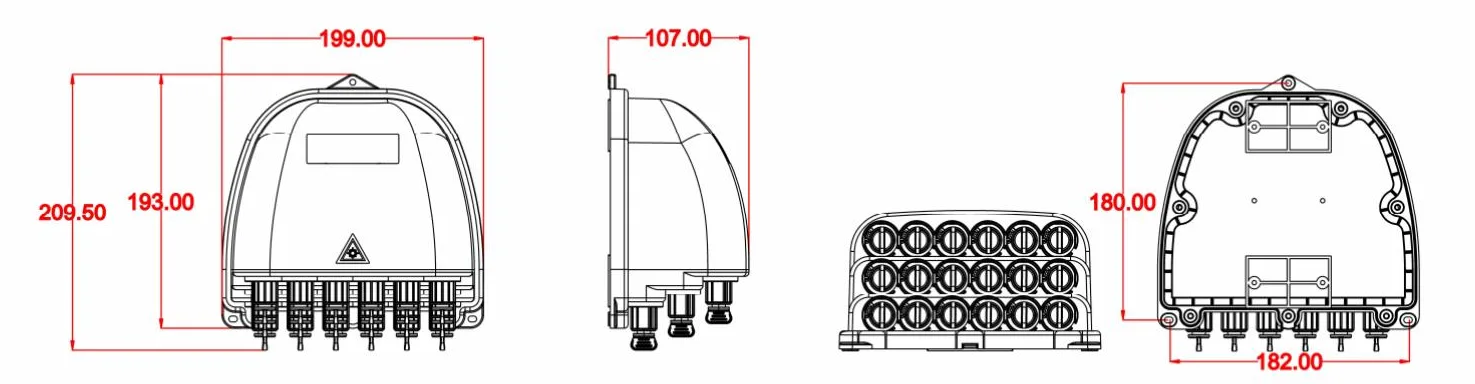

3.1 Manylebau Mecanyddol

3.2 Manylebau Optegol

Mae'r paramedrau optegol a ddangosir yn y tabl uchod yn werthoedd diofyn, a gellir eu haddasu yn unol â'r gofynion.

4. Llun Cynnyrch

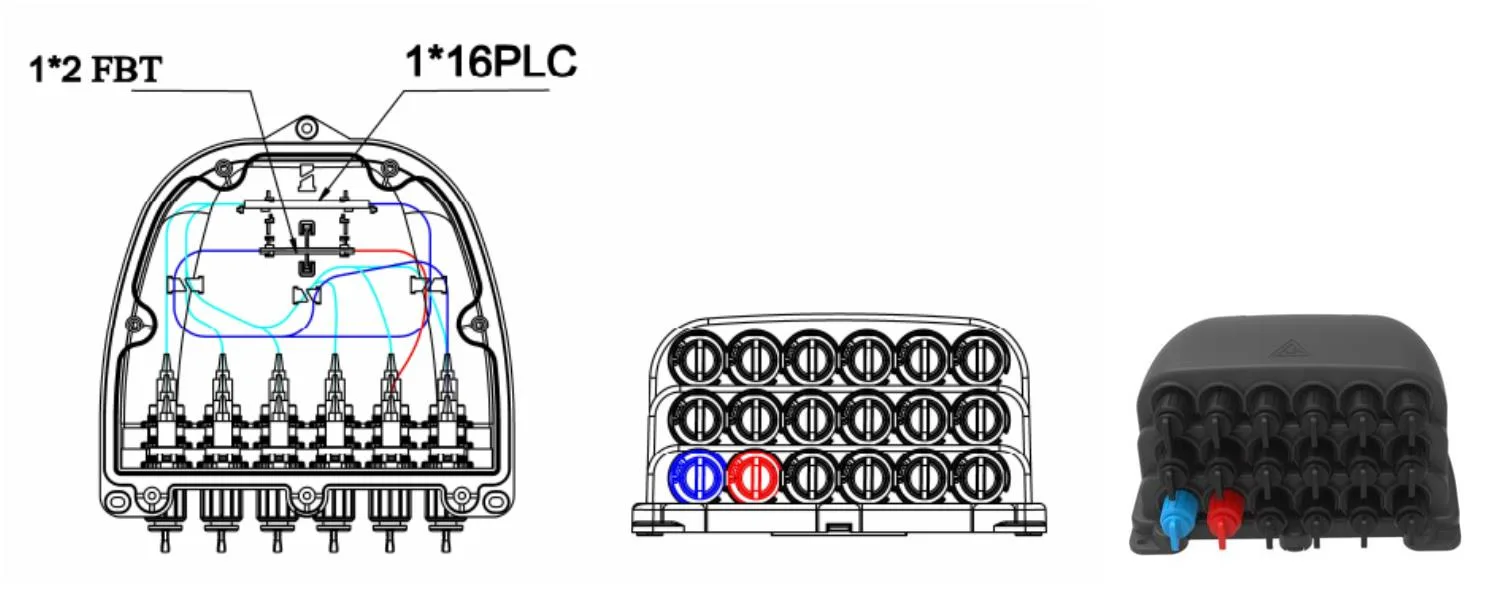

4.1 Ffyrdd Cebl Cynnyrch:

GFS-18ByK (1 * 2fbt + 1 * 16 Ffyrdd Cable holltwr PLC)

4.2 Cyfluniad

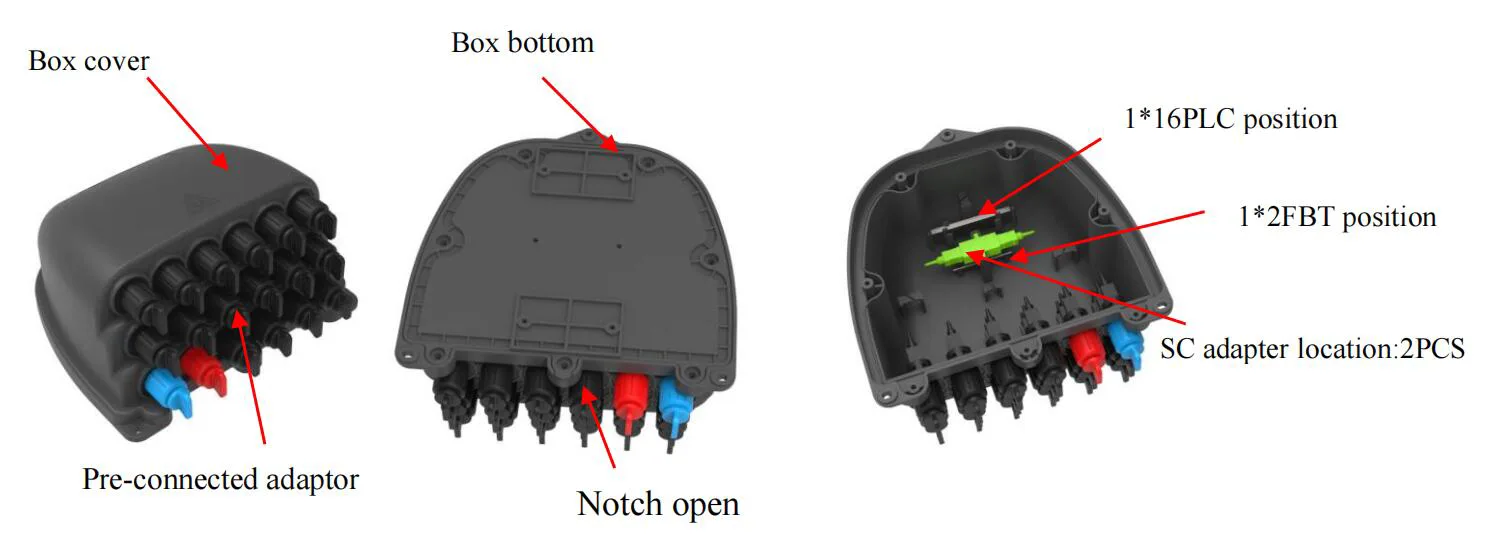

4.2.1 Prif Rannau

4.2.2 ategolion

Nifwynig	Rhan Enw	Llun cyfeirnod	Unedau	Feintiau	Sylw
1	Defnyddwyr'Manual	/	PCs	1	Yn
2	Adroddiad Prawf holltwr	/	PCs	1	Yn
3	Cit wedi'i osod ar y wal		hul	1	Dewisol fel cais cwsmer
4	Pecyn wedi'i osod ar bolyn		hul	1	Dewisol fel cais cwsmer
5	Pecyn wedi'i osod ar yr awyr		hul	1	Dewisol fel cais cwsmer

5. Nodweddion amgylcheddol

Mae'r cynnyrch hwn yn cydymffurfio â Chyfarwyddeb Diogelu'r Amgylchedd ROHS, ac nid yw cynnwys plwm, cadmiwm, mercwri, cromiwm hecsavalent, biffenyl polybrominedig (PBB) (PBB) ac ether diphenyl polybrominedig (PBDE) yn fwy na'r terfyn.

6. Gosod

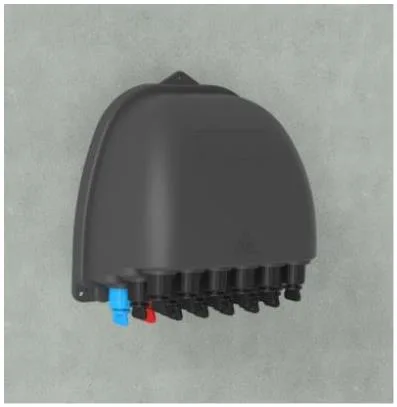

6.1. Gosodiad wedi'i osod ar y wal

Drilio 3 twll yn y wal yn ôl y dimensiwn, rhowch y plwg ehangu φ7.5*40, rhowch y blwch i gyd -fynd â'r tyllau a defnyddio sgriwiau i gau.

Gosodiad wedi'i osod ar wal

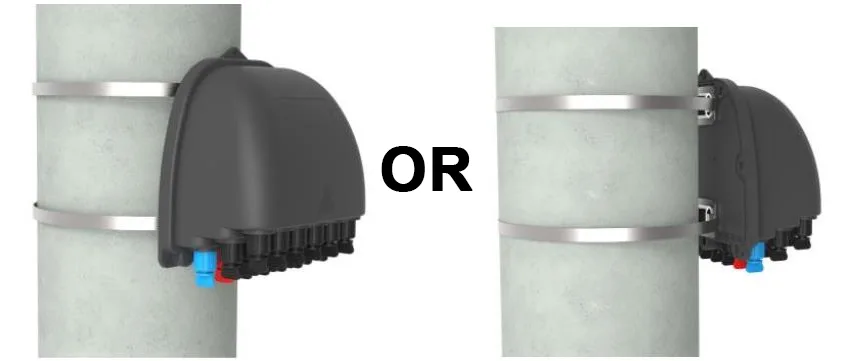

6.2. Gosodiad wedi'i osod ar bolyn

Pasiwch y cylch cylch trwy slot y plât cefn a'i drwsio ar y polyn telathrebu

Gosodiad wedi'i osod ar bolyn

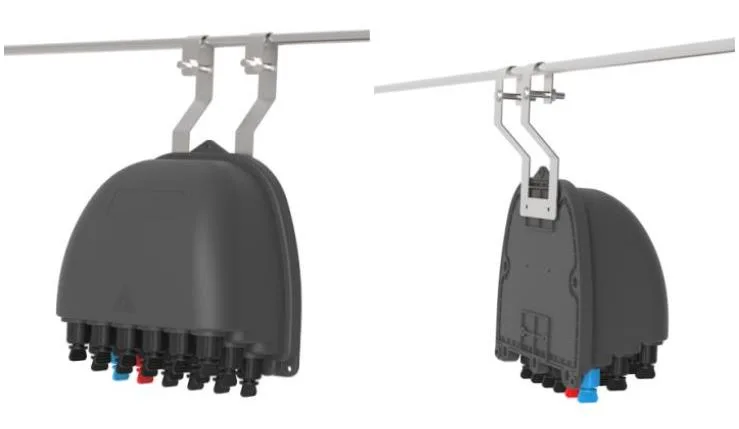

6.3 y strwythur gorbenion

Clymwch y ddau a osodwyd ar siasi yr uwchben wedi'i hongian ar y wifren, ac yna eu bolltio, atal yr achos rhag cwympo i ffwrdd. (Pic 6)

Gosodiad wedi'i osod ar bolyn

7. Gweithrediad Cysylltydd

7.1 Addasydd Cyn -Gysylltiedig - A （E）

⚫ Cylchdroi rhan saeth o gysylltydd ffibr yn wrthglocwedd a thynnwch y cap llwch allan.

⚫ Mae'r rhan saeth o'r cysylltydd ffibr uwch ei phen, mewnosodwch y cysylltydd ffibr yn y soced ac yna cylchdroi'r saeth rhan clocwedd.

7.2 Addasydd Cyn -Gysylltiedig - B （XL）

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd

7.3 Addasydd Cyn -Gysylltiedig - C.

⚫ Gwthiwch y cylch llithro ar y plwg preform ffibr optegol i gyfeiriad y saeth i gael gwared ar y cap llwch; Pwyswch y botwm i fynd â'r cap llwch allan ar yr addasydd i gyfeiriad y saeth.

⚫ Alinio corff y plwg preform â'r bwcl addasydd nes ei fod wedi'i glymu. Cysylltwch y ddau orchudd llwch yn yr un modd.

⚫ Mae'r plwg parod wedi'i osod wedi'i osod yn gwthio'r cylch llithro i ryddhau'r bwcl, ac yna tynnwch y prif gorff yn ôl i'w wahanu.

7.4 Addasydd Cyn -Gysylltiedig - D.

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth.

⚫ Cysylltwch y plwg D wedi'i gysylltu ymlaen llaw a'r addasydd D wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

7.5 Addasydd Cyn -Gysylltiedig - E (A)

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a'r gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth

⚫ Cysylltwch y plwg E wedi'i gysylltu ymlaen llaw a'r addasydd E wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

7.6 Addasydd Cyn -Gysylltiedig - SC

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd.

8. Pecyn
