Cebl Tiwb Rhydd Optegol a Thrydanol Hybrid GDTS

Mae Cebl Tiwb Rhydd Hybrid Optegol a Thrydanol Lliniog GDTS wedi'i gynllunio ar gyfer trosglwyddo pŵer a signal integredig, gan gyfuno ffibrau optegol â dargludyddion copr mewn un cebl. Wedi'i gynhyrchu gan Orientalfiber, cyflenwr a gwneuthurwr sy'n seiliedig ar Tsieina, mae'r cebl GDTS hwn yn cynnwys aelod cryfder metel canolog, tiwbiau rhydd wedi'u llenwi â chyfansoddion amddiffynnol, ac arfwisg tâp dur rhychiog, i gyd wedi'u diogelu gan wain allanol AG gwydn. Mae wedi'i beiriannu ar gyfer perfformiad dibynadwy mewn amgylcheddau garw ac mae'n cefnogi gosodiadau dwythell a gorbenion, gan symleiddio'r defnydd o systemau gorsaf sylfaen ddosbarthedig a rhwydweithiau diwydiannol wrth leihau costau caffael ac adeiladu.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Mae Orientalfiber yn darparu'rCebl Tiwb Rhydd Optegol a Thrydanol Hybrid GDTS, datrysiad arbenigol sydd wedi'i gynllunio i integreiddio trosglwyddo data cyflym a chyflenwi pŵer dibynadwy i mewn i un uned strwythurol. Mae'r cebl cyfansawdd hwn wedi'i beiriannu i gwrdd â gofynion esblygol seilwaith telathrebu modern, yn enwedig lle mae effeithlonrwydd gofod a gosodiad symlach yn hanfodol.

Trosolwg Cynnyrch a Chyfansoddiad Deunydd

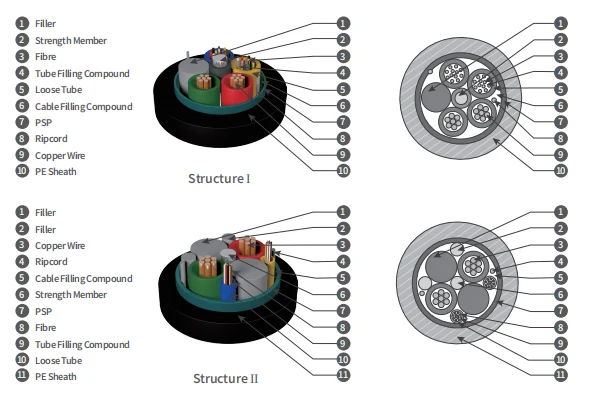

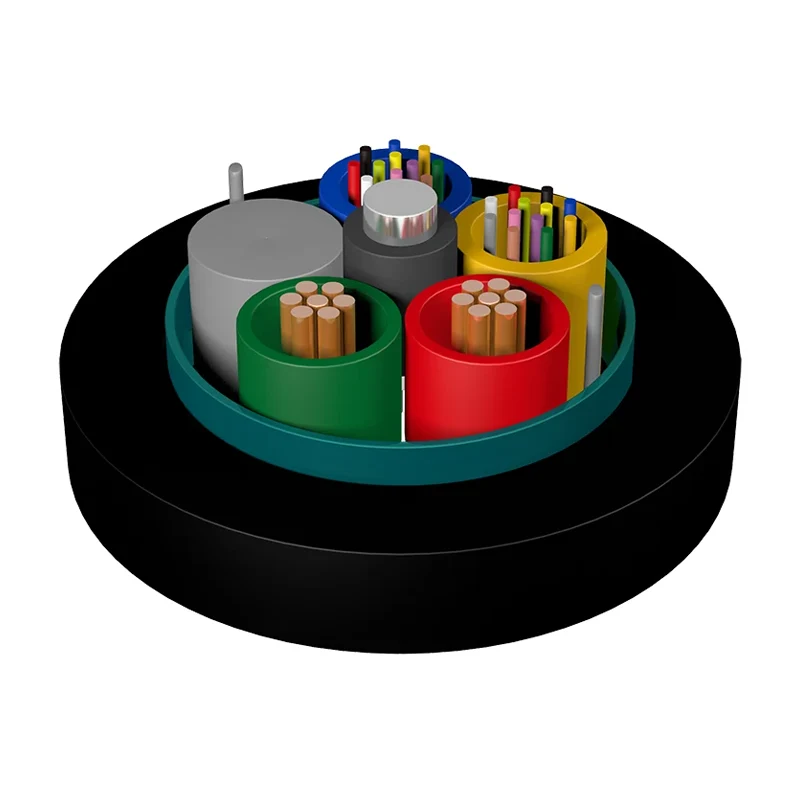

Mae'rCebl Tiwb Rhydd Optegol a Thrydanol Hybrid GDTSyn defnyddio pensaernïaeth aml-haen soffistigedig. Yn ei graidd, mae aelod atgyfnerthu metel yn darparu'r cryfder tynnol angenrheidiol. O amgylch y ganolfan hon mae tiwbiau rhydd wedi'u gwneud o blastig modwlws uchel, sy'n gartref i'r ffibrau optegol a chyfansoddion llenwi amddiffynnol.

Wedi'u hintegreiddio ochr yn ochr â'r tiwbiau hyn mae gwifrau copr wedi'u hinswleiddio, wedi'u ffurfweddu i ofynion trydanol penodol. Mae'r cynulliad craidd hwn wedi'i gysgodi gan arfwisg tâp dur rhychiog, sy'n cynnig amddiffyniad cadarn rhag effaith fecanyddol a difrod cnofilod. Mae'r strwythur cyfan wedi'i orffen gyda gwain allanol polyethylen (PE) gwydn, gan sicrhau sefydlogrwydd hirdymor mewn amodau amgylcheddol llym.

Manteision Technegol Allweddol

Pŵer a Signal Integredig:Trwy gyfuno dargludyddion copr a ffibrau optegol, mae'rCebl Tiwb Rhydd Optegol a Thrydanol Hybrid GDTSyn dileu'r angen am linellau pŵer ar wahân, gan symleiddio'r bensaernïaeth ceblau.
Gwydnwch Mecanyddol:Mae'r arfwisgo tâp dur rhychiog a'r aelod cryfder metel yn caniatáu perfformiad dibynadwy mewn amgylcheddau tensiwn uchel, gan gynnwys gosodiadau dwythell a gorbenion.
Sefydlogrwydd Amgylcheddol:Mae dyluniad y tiwb rhydd a chyfansoddion llenwi sy'n gwrthsefyll lleithder yn amddiffyn y ffibrau rhag amrywiadau tymheredd a dŵr yn mynd i mewn.
Effeithlonrwydd Gweithredol:Mae canoli'r cyflenwad pŵer ar gyfer offer anghysbell yn lleihau'r angen am gydgysylltu safleoedd pŵer lleol ac yn symleiddio amserlenni cynnal a chadw arferol.

Senarios Cymhwysiad Cynradd

Systemau Gorsafoedd Sylfaen Dosbarthedig (BBU i RRU)

Y prif achos defnydd ar gyferFfibr dwyreiniolCebl GDTS yw'r cysylltiad rhwng yr Uned Band Sylfaenol Adeiladau (BBU) a'r Uned Radio Anghysbell (RRU) mewn systemau cyflenwad pŵer o bell DC. Mae'n caniatáu trosglwyddo signalau lled band uchel ar yr un pryd a chyflwyno'r pŵer trydanol angenrheidiol i'r unedau antena anghysbell.

Seilwaith Trefol a Rhwydweithiau Diwydiannol

Y tu hwnt i delathrebu, mae hynCebl Tiwb Rhydd Optegol a Thrydanol Hybrid GDTSyn cael ei ddefnyddio mewn trafnidiaeth rheilffyrdd, systemau monitro priffyrdd, a dosbarthiadau pŵer grid smart lle nad yw ffynonellau pŵer lleol ar gael neu'n anodd eu gosod.

Gweithredu Prosiect a Rheoli Costau

Gan ddefnyddio'rCebl Tiwb Rhydd Optegol a Thrydanol Hybrid GDTScyfrannu at ostyngiad sylweddol yng ngwariant cyffredinol y prosiect. Trwy leihau maint y deunyddiau sydd eu hangen a byrhau'r llinell amser gosod, gall gweithredwyr gyflawni costau caffael ac adeiladu is. Mae'r dull symlach hwn hefyd yn lleihau'r ôl troed ffisegol mewn cwndidau gorlawn a hambyrddau cebl.

Ynglŷn â Orientalfiber (Jiangsu Xuben Photoelectric Technology)

Fel rhan o grŵp Jiangsu Xuben Photoelectric Technology Co, Ltd,Ffibr dwyreiniolyn gweithredu o fewn seilwaith 15,000 metr sgwâr sy'n ymroddedig i gynhyrchu ceblau dan do/awyr agored a chydrannau ODN. Gyda gwerth allbwn blynyddol o 20 miliwn USD, mae'r cwmni'n cadw at safonau rhyngwladol trwyadl, gan gynnwys ISO9001 ac ISO45001. Mae ein prosesau gweithgynhyrchu yn canolbwyntio ar gywirdeb a gwydnwch gradd broffesiynol, gan gefnogi prosiectau peirianneg ar raddfa fawr yn fyd-eang.

Cwestiynau Cyffredin

1. A ellir addasu'r manylebau gwifren gopr?

Ydy, mae nifer a mesurydd y dargludyddion copr o fewn yCebl Tiwb Rhydd Optegol a Thrydanol Hybrid GDTSgellir ei addasu yn seiliedig ar foltedd penodol a gofynion cyfredol yr offer anghysbell.

2. Beth yw'r terfynau gosod ar gyfer y cebl hwn?

Mae'r cebl hybrid GDTS yn amlbwrpas, wedi'i gynllunio ar gyfer gosod piblinellau (duct) a gosodiadau uwchben (erial), ar yr amod bod y caledwedd tensiwn priodol yn cael ei ddefnyddio.

3. Sut mae'r arfwisg tâp dur yn effeithio ar hyblygrwydd?

Er bod y tâp dur rhychiog yn darparu amddiffyniad sylweddol rhag malu, mae'r cebl yn cynnal radiws tro wedi'i gyfrifo sy'n caniatáu ar gyfer arferion gosod safonol mewn dwythellau telathrebu trefol.

Nodweddion

● Perfformiad mecanyddol a thymheredd da;

● Mae dyluniad hybrid optegol-trydan yn datrys y problemau cyflenwad pŵer a throsglwyddo signal, ac yn darparu monitro a chynnal a chadw cyflenwad pŵer ar gyfer offer yn ganolog;

● Yn gwella hylaw y cyflenwad pŵer, yn lleihau cydgysylltu a chynnal a chadw cyflenwad pŵer;

● Lleihau costau caffael ac arbed costau adeiladu;

● Defnyddir yn bennaf ar gyfer y cysylltiad rhwng BBU ac RRU mewn systemau cyflenwad pŵer o bell gorsaf sylfaen ddosbarthedig DC;

● Yn addas ar gyfer gosod piblinellau a gorbenion

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Nodwedd Dechnegol

Math	O.D. (mm)	Pwysau (Kg/km)	Cryfder tynnol Tymor hir/byr (N)	Malu Tymor hir/byr (N/100mm)	Strwythur
GDTS-02-24Xn+2×1.5	11.6	157	600/1500	300/1000	Strwythur I
GDTS-02-24Xn+2×2.5	12.5	190	600/1500	300/1000	Strwythur I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Strwythur II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Strwythur II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Strwythur II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	Strwythur II

Nodyn:

1. Mae Xn yn cyfeirio at y math o ffibr.

2. Mae 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 yn nodi nifer a maint y gwifrau copr.

3. Gellir darparu ceblau hybrid gyda niferoedd a meintiau gwahanol o wifrau copr ar gais.

4. Gellir darparu ceblau hybrid gyda chyfrif ffeibr gwahanol ar gais.

Perfformiad Trydanol y Dargludydd

Trawstoriad (mm2)	Max. Gwrthiant DC o ddargludydd sengl (20 ℃) (Ω/km)	Gwrthiant inswleiddio (20 ℃) (MΩ.km)	Nerth dielectric KV, DC 1min Dielectric cryfder KV, DC 1min
Trawstoriad (mm2)	Max. Gwrthiant DC o ddargludydd sengl (20 ℃) (Ω/km)	Rhwng pob arweinydd a'r llall aelodau metel wedi'u cysylltu mewn cebl	Rhwng arweinyddion	Rhwng arweinydd ac arfwisg metelaidd	Rhwng arweinydd a gwifren ddur
1.5	13.3	Dim llai na 5,000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
