● Perfformiad mecanyddol a thymheredd da;
● Mae dyluniad hybrid trydan-optegol yn datrys problemau cyflenwad pŵer a throsglwyddo signal, ac yn darparu monitro a chynnal pŵer canolog ar gyfer offer;
● Gwella hydrinedd pŵer, lleihau cydgysylltu a chynnal pŵer;
● Lleihau costau caffael ac arbed costau adeiladu;
● Fe'i defnyddir yn bennaf ar gyfer y cysylltiad rhwng BBU a RRU mewn systemau cyflenwi pŵer o bell gorsaf sylfaen ddosbarthedig;
● Yn addas ar gyfer gosod piblinell a gorbenion
|
Theipia ’ |
O.D. (mm) |
Mhwysedd (kg/km) |
Cryfder tynnol Tymor Hir/Byr (n) |
Ddamsiachem Tymor Hir/Byr (N/100mm) |

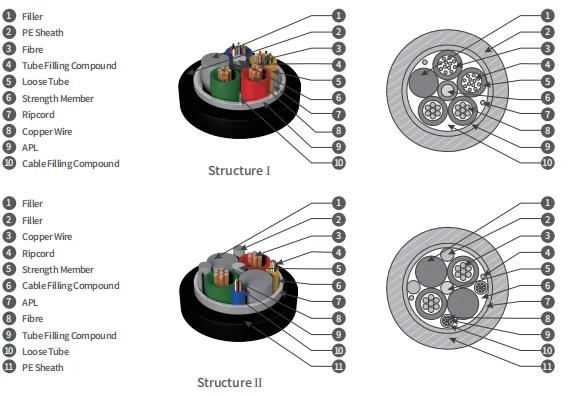

Strwythuro |
|
GDTA-02-24XN+2 × 1.5 |
11.2 |
132 |
600/1500 |
300/1000 |
Strwythur I. |
|
GDTA-02-24XN+2 × 2.5 |
12.3 |
164 |
600/1500 |
300/1000 |
Strwythur I. |
|
GDTA-02-24XN+2 × 4.0 |
14.4 |
212 |
600/1500 |
300/1000 |
Strwythur II |
|
GDTA-02-24XN+2 × 5.0 |
14.6 |
258 |
600/1500 |
300/1000 |
Strwythur II |
|
GDTA-02-24XN+2 × 6.0 |
15.4 |
287 |
600/1500 |
300/1000 |
Strwythur II |
|
GDTA-02-24XN+2 × 8.0 |
16.5 |
350 |
600/1500 |
300/1000 |
Strwythur II |
1. Mae Xn yn cyfeirio at y math o faw.
2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0indicates nifer a maint y gwifrau copr.
3. Gellir darparu ceblau hybrid gyda rhifau gwahanol a meintiau gwifrau copr ar gais.
4. Gellir darparu GDTA cebl tiwb rhydd hybrid a thrydanol GDTA gyda chyfrifiadau gwahanol ar gais.
|
Trawsdoriad (mm2) |
Max. Gwrthiant DC dargludydd sengl (20 ℃) (ω/km) |
Ymwrthedd inswleiddio (20 ℃) (MΩ.KM) |
Cryfder dielectrig KV, DC 1 Min Cryfder KV, DC 1Min |
||
|
Rhwng pob dargludydd ac eraill aelodau metel wedi'u cysylltu mewn cebl |
Rhwng ddargludyddion |
Rhwng arweinydd ac arfwisg fetelaidd |
Rhwng arweinydd a gwifren ddur |
||
|
1.5 |
13.3 |
Dim llai na 5,000 |
5 |
5 |
3 |
|
2.5 |
7.98 |
||||
|
4.0 |
4.95 |
||||
|
5.0 |
3.88 |
||||
|
6.0 |
3.30 |
||||
|
8.0 |
2.47 |
||||
