Disgrifiad o'r Cynnyrch

1. Cyffredinol

1.1 Disgrifiad

Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer rhwydwaith FTTX.

Math o Gynhyrchu	Nosbarthiadau
GFS-008-028C	Blwch dosbarthu cebl ffibr optig wedi'i gysylltu ymlaen llaw

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

GFS-008-028C

1.2 Safonau yn Cydymffurfio

Mae'r cynhyrchiad a gynigir wedi'u cynllunio, eu cynhyrchu a'u profi yn unol â'r safonau fel a ganlyn:

IEC61300-2	Dyfeisiau Cydgysylltu Ffibr Optig a Chydrannau Goddefol - Gweithdrefnau Prawf a Mesur Sylfaenol
IEC60068-2	Gweithdrefnau profi amgylcheddol sylfaenol ar gyfer cynhyrchion trydan ac electronig

1.3 amgylchedd cymwysiadau

Heitemau	Gwerthfawrogom
Tymheredd Gweithredu	-40 ºC ～+65 ºC
Tymheredd Gosod	-5 ºC ～+40 ºC
Tymheredd Storio	-40ºC ～+65 ºC
Pwysau atmosfferig	70 ～ 106kpa
Lleithder cymharol	≤93 ％ (+40 ℃)

2. Nodweddion

1. Mae'r gragen waelod a'r gorchudd uchaf yn cael eu weldio gan weldio plât poeth, nad yw'n ddatodadwy.

2. Deunydd: PP+GF.

3. Prawf lleithder, diddos, gwrth-lwch, gwrth-heneiddio.

4. Lefel amddiffyn hyd at IP68.

5. Mae'r tu mewn wedi'i gyfarparu â holltwr 1x2 FBT+ holltwr 1x8 PLC neu holltwr 1x9 PLC.

6. Dull Gosod: Wedi'i osod ar bolyn, wedi'i osod ar yr awyr, wedi'i osod ar wal.

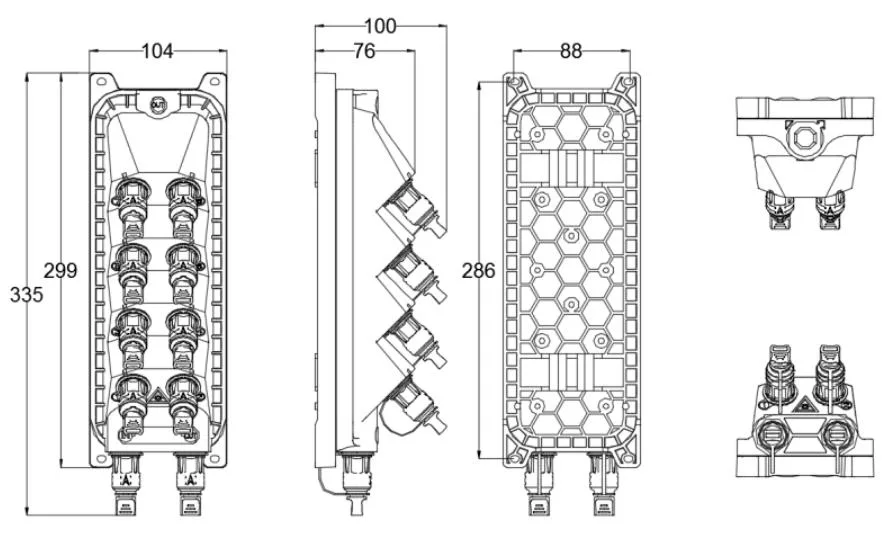

3. Manylebau

3.1 Manylebau Mecanyddol

Heitemau	Fanylebau	Sylw
Deunydd tai	Plastig pp wedi'i addasu
Deunydd o gydrannau mewnol	Pc+abs/abs
Deunydd affeithiwr metel	Dur gwrthstaen o ansawdd uchel
Dimensiwn allanol (mm)	29910476mm	Ac eithrio addasydd
Lliwia ’	Duon
Swydd Twll Gosod (mm)	286*88
Nifer yr addaswyr a ragwelwyd ymlaen llaw	10	1 coch, 1 glas, 8 du
Holltwr	Holltwr 1x2 fbt+ 1x8 plc holltwr
Gradd IP	Ip68
Fflamadwyedd	Ul94-hb	Gellir ei addasu yn unol ag anghenion.
Prawf Chwistrell Halen Niwtral (NSS)	48h	Gellir ei addasu yn unol ag anghenion.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

4. Cyfluniad

Prif baramedrau optegol

Holltwr	Y (db)		RL (DB)	Y (db)	Dull Prawf
Holltwr	Holltwr			Blwch dosbarthu	Dull Prawf
Pigtail-SC/APC-00-SM-SX (1C1F) -Od0.9mm-PVC-G657A2-Cable Lliw (diffygion) -indoor-rohs-1.5m	Mochyn	≤0.3	≥55db	≤0.5	IL: IEC61300-3-4 Dull B. RL: IEC61300-3-6 Dull 1
1x2 plc holltwr, gyda chysylltydd SCAPC	1*2 plc	≤4.0	≥55db	≤4.2
1x4 plc holltwr, gyda chysylltydd SCAPC	1*4 plc	≤7.4	≥55db	≤7.6
Holltwr 1x8 plc, gyda chysylltydd SCAPC	1*8 plc	≤10.5	≥55db	≤10.7
1x2 FBT (90/10) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (90%)	≤0.83	≥55db	≤1.03
1x2 FBT (90/10) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (10%) +1x8 plc	≤21.7	≥55db	≤21.9
1x2 FBT (80/20) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (80%)	≤1.4	≥55db	≤1.6
1x2 FBT (80/20) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (20%) +1x8 plc	≤18.3	≥55db	≤18.5
1x2 FBT (70/30) + 1x8 PLC holltwr, gyda chysylltydd SCAPC	1x2 FBT (70%)	≤2.1	≥55db	≤2.3
1x2 FBT (70/30) + 1x8 PLC holltwr, gyda chysylltydd SCAPC	1x2 FBT (30%) +1x8 plc	≤16.5	≥55db	≤16.7
1x2 FBT (60/40) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (60%)	≤2.8	≥55db	≤3.0
1x2 FBT (60/40) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (40%) +1x8 plc	≤15.2	≥55db	≤15.4
1x2 FBT (50/50) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (50%)	≤3.8	≥55db	≤4.0
1x2 FBT (50/50) + 1x8 PLC Splitter, gyda chysylltydd SCAPC	1x2 FBT (50%) +1x8 plc	≤14.3	≥55db	≤14.5

Mae'r paramedrau optegol a ddangosir yn y tabl uchod yn werthoedd diofyn, a gellir eu haddasu yn ôl gofynion.

5. Llun Cynnyrch

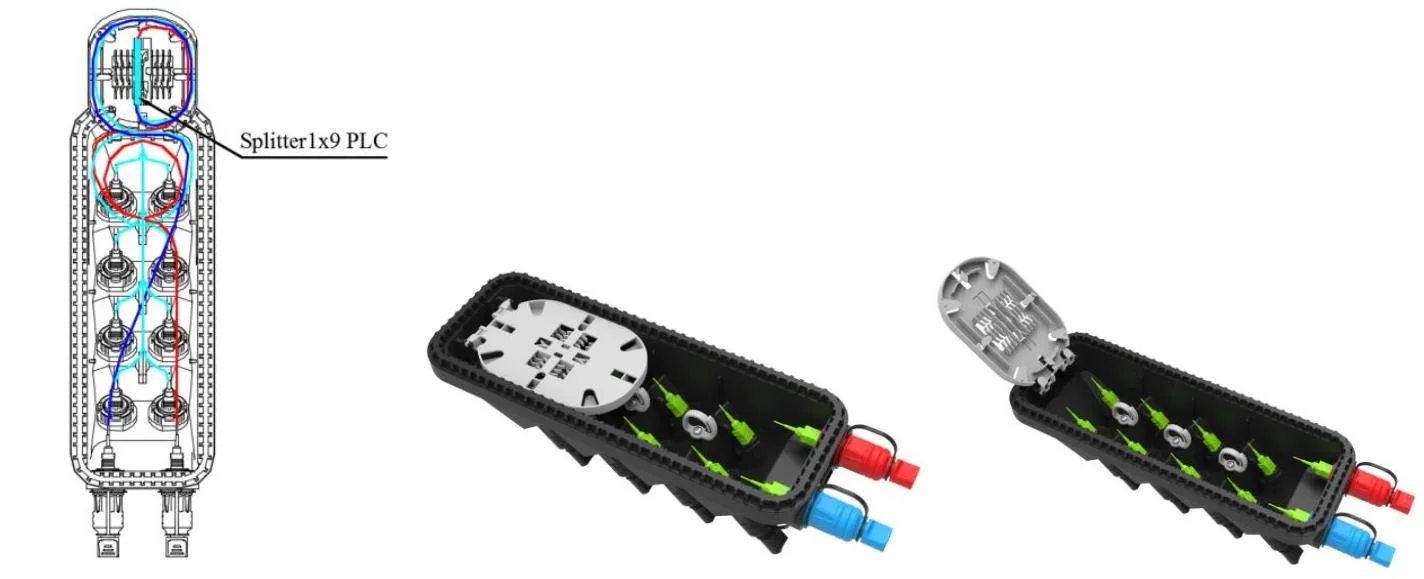

5.1 Ffyrdd Cebl Cynnyrch:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

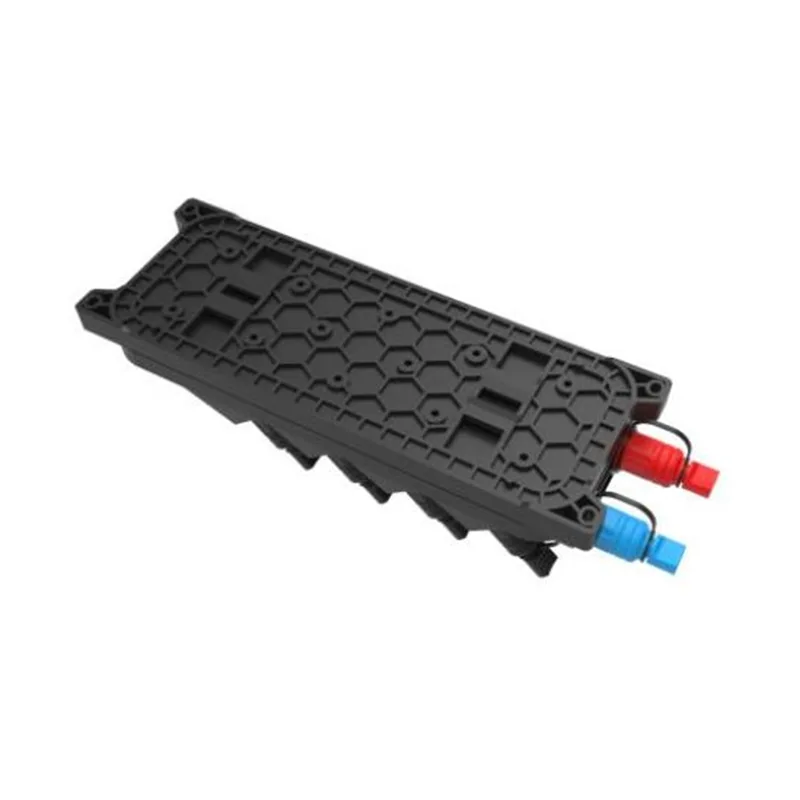

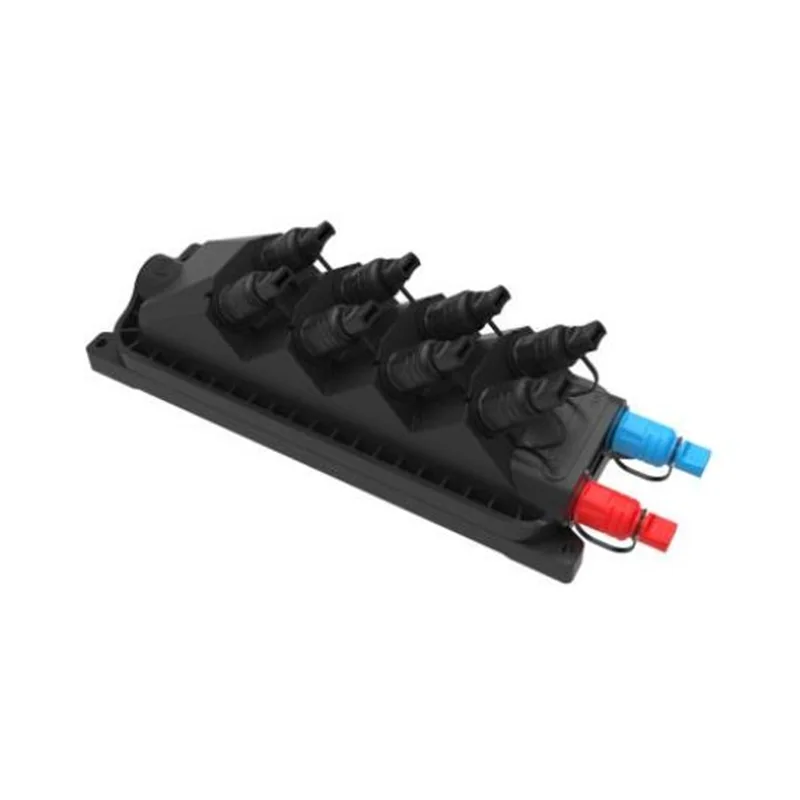

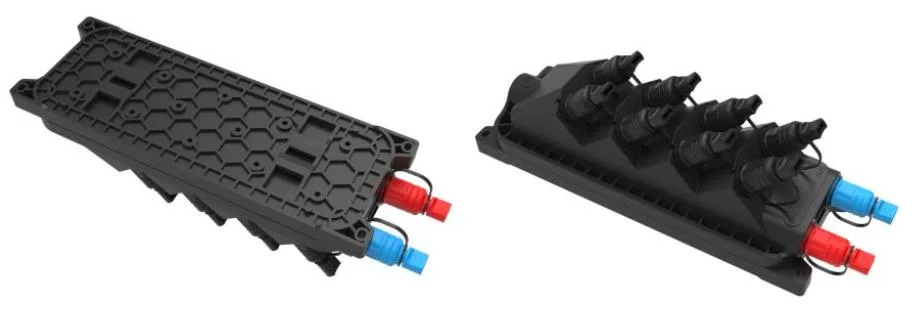

Llun cynnyrch GFS-008-028C

6. Nodweddion Amgylcheddol

Mae'r cynnyrch hwn yn cydymffurfio â Chyfarwyddeb Diogelu'r Amgylchedd ROHS, ac nid yw cynnwys plwm, cadmiwm, mercwri, cromiwm hecsavalent, biffenyl polybrominedig (PBB) (PBB) ac ether diphenyl polybrominedig (PBDE) yn fwy na'r terfyn.

7. Gosod

7.1. Gosodiad wedi'i osod ar y wal

Driliwch 4 twll i'r wal yn seiliedig ar y maint yn Nhabl 1, rhowch y bollt ehangu φ8*40, rhowch y blwch i gyd -fynd â'r tyllau a defnyddio bollt i gau.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

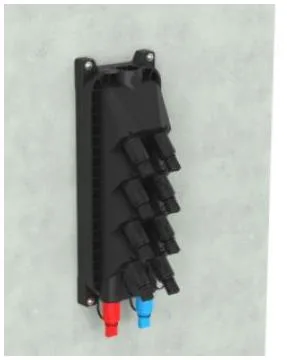

Gosodiad wedi'i osod ar wal

7.2. Gosodiad wedi'i osod ar bolyn

Trwsio 1 set o'r cylch polyn i'r polyn telathrebu

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

Gosodiad wedi'i osod ar bolyn

7.3. Y strwythur gorbenion

Clymwch y ddau a osodwyd ar siasi y gorbenion wedi'u hongian ar y wifren, ac yna eu bolltio, atal yr achos rhag cwympo i ffwrdd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

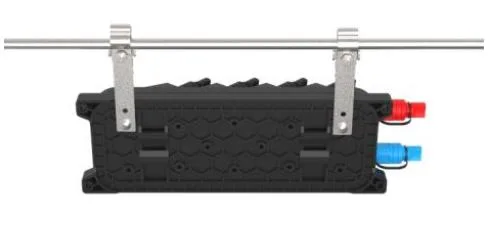

Y strwythur gorbenion

8. Gweithrediad Cysylltydd

8.1 Addasydd Cyn -Gysylltiedig - A （E）

⚫ Cylchdroi rhan saeth o gysylltydd ffibr yn wrthglocwedd a thynnwch y cap llwch allan.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Mae'r rhan saeth o'r cysylltydd ffibr uwch ei phen, mewnosodwch y cysylltydd ffibr yn y soced ac yna cylchdroi'r saeth rhan clocwedd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

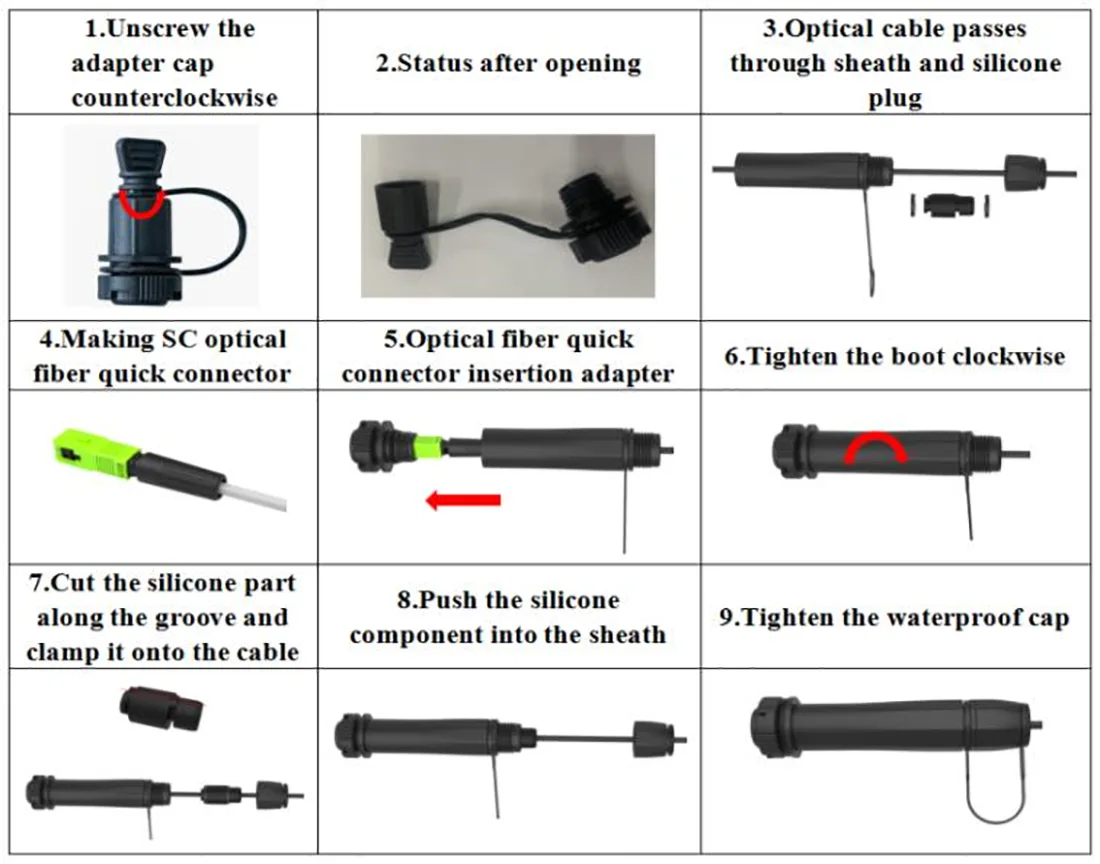

8.2 Addasydd Cyn -Gysylltiedig - B （XL）

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.3 Addasydd Cyn -Gysylltiedig - C.

⚫ Gwthiwch y cylch llithro ar y plwg preform ffibr optegol i gyfeiriad y saeth i gael gwared ar y cap llwch; Pwyswch y botwm i fynd â'r cap llwch allan ar yr addasydd i gyfeiriad y saeth.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Alinio corff y plwg preform â'r bwcl addasydd nes ei fod wedi'i glymu. Cysylltwch y ddau orchudd llwch yn yr un modd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Mae'r plwg parod wedi'i osod wedi'i osod yn gwthio'r cylch llithro i ryddhau'r bwcl, ac yna tynnwch y prif gorff yn ôl i'w wahanu.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.4 Addasydd Cyn -Gysylltiedig - D.

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Cysylltwch y plwg D wedi'i gysylltu ymlaen llaw a'r addasydd D wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.5 Addasydd Cyn -Gysylltiedig - E (a)

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a'r gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Cysylltwch y plwg E wedi'i gysylltu ymlaen llaw a'r addasydd E wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.6 Addasydd Cyn -Gysylltiedig -F

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

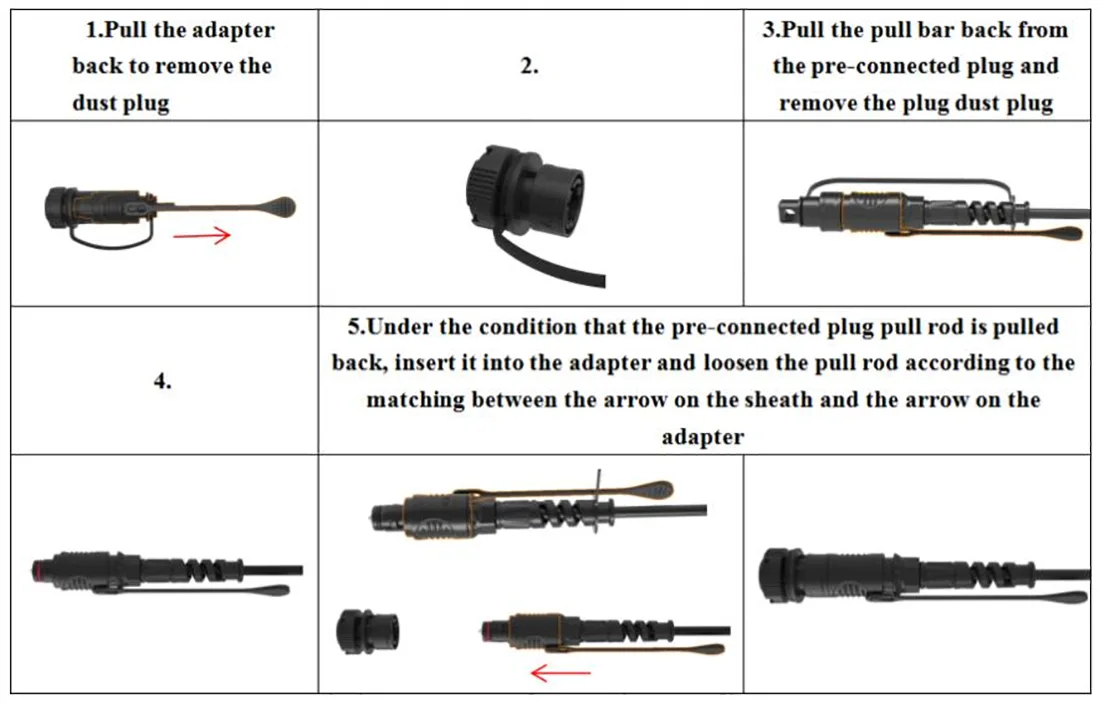

8.7 Addasydd Cyn -Gysylltiedig - G.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.8 Addasydd Cyn-Gysylltiedig-H-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.9 Addasydd Cyn-Gysylltiedig-J-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

9. Pecyn

Heitemau	Materol	Maint (mm)	Feintiau	Pwysau Gros (kg)
Pecynnu cynnyrch annibynnol	Cartonau	345115110	1	0.7
Carton pecynnu allanol	Cartonau	485360575	20	15
Nodyn: Mae'r deunydd pacio ar gyfer cyfeirio yn unig, ac mae gwahanol gyfluniadau yn cyfateb i wahanol feintiau a phwysau
