Sut i osod ffibr cerbyd awyr di -griw?

Rhagofalon Gosod

1. Dylai gosodiad disg ffibr optig, ffroenell allfa disg ffibr optig fod mor bell i ffwrdd â phosibl gan y propelor, ond i roi sylw ychwanegol i ddisgyrchiant yr awyren. Dylid rhoi sylw ychwanegol i ganol disgyrchiant yr awyren.

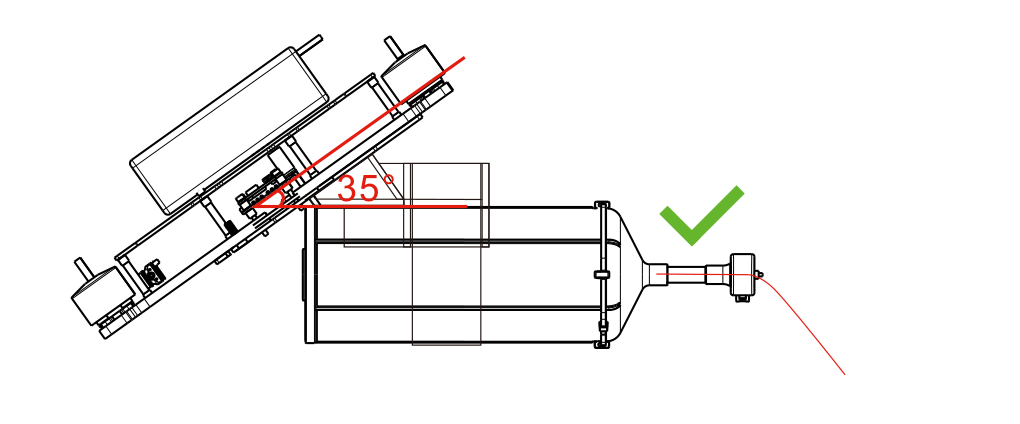

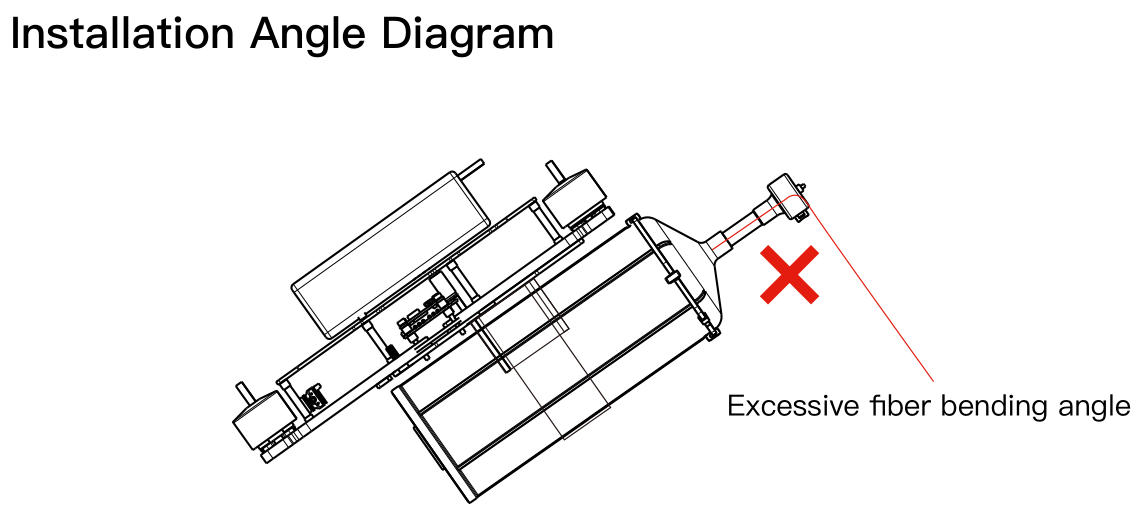

1. Dylai gosodiad disg ffibr optig fod yn seiliedig ar ongl gogwyddo'r awyren, dylid cadw'r braced mowntio ar gyfer ongl benodol (fel y dangosir yn y ffigur). Gosod Dylai'r ongl mowntio fod yn agos at yr ongl gogwyddo, fel bod yr ongl allfa disg ffibr optig yn llorweddol.

1. Mae troelliad ffibr optig yn defnyddio glud arbennig, y 200 metr cyntaf o bellter yw'r ardal ymgeisio glud, yn yr ardal hon dylid rheoli cyflymder hedfan yr awyren ar gyflymder cyson o 0.5 mya. Dylid rheoli cyflymder hedfan yr awyren o fewn 30km/h neu 8m/s er mwyn osgoi hedfan yn gyflym yn yr ardal glud.

Paratoi cyn defnyddio'r ddisg optegol

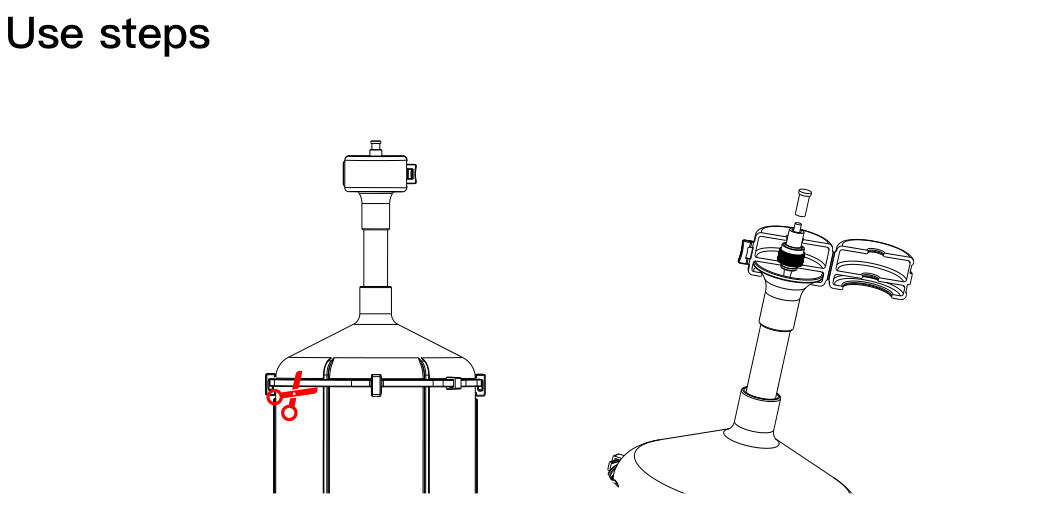

1. Gwnewch yn siŵr eich bod yn cael gwared ar y tei amddiffyn cludiant a 4 snap amddiffyn cyn defnyddio'r ddisg ffibr optegol.
2. (Nodyn: Peidiwch â chymryd y bwcl yn uniongyrchol allan o'r ffibr yn cael ei dorri.)
3. Mae angen i borthladd ffibr optegol Disg Ffibr Outlet FC Optig y gragen amddiffynnol cyn ei ddefnyddio dynnu, tynnu allan y ffibr optegol i ben daear y modiwl.

Cysylltiad diwifr ochr y ddaear

1. Cysylltwch y cebl Sh1.0 o'r derfynfa awyr â'r rheolydd hedfan fel y dangosir yn y diagram “Modd Cysylltiad Terfynell y Tir 1 (diwifr)”.
2. Cysylltwch y llinell Tir Sh1.0 â'r derbynnydd a'r trosglwyddydd map.
3. Trwsiwch ben yr awyr a'r ddisg ffibr optig, rhowch sylw i'r ffroenell ffibr optig cyn belled ag y bo modd i ffwrdd o'r propeller UAV er mwyn osgoi damwain ymglymiad.
4. Cysylltwch yr harnais ffibr optig, cysylltwch y porthladdoedd FC ar ddau ben y ddisg ffibr optig â'r porthladd FC ar ben yr awyr a'r porthladd FC ar ben y ddaear, a nodwch fod pen y ffroenell wedi'i gysylltu â'r porthladd FC ar ben y ddaear.

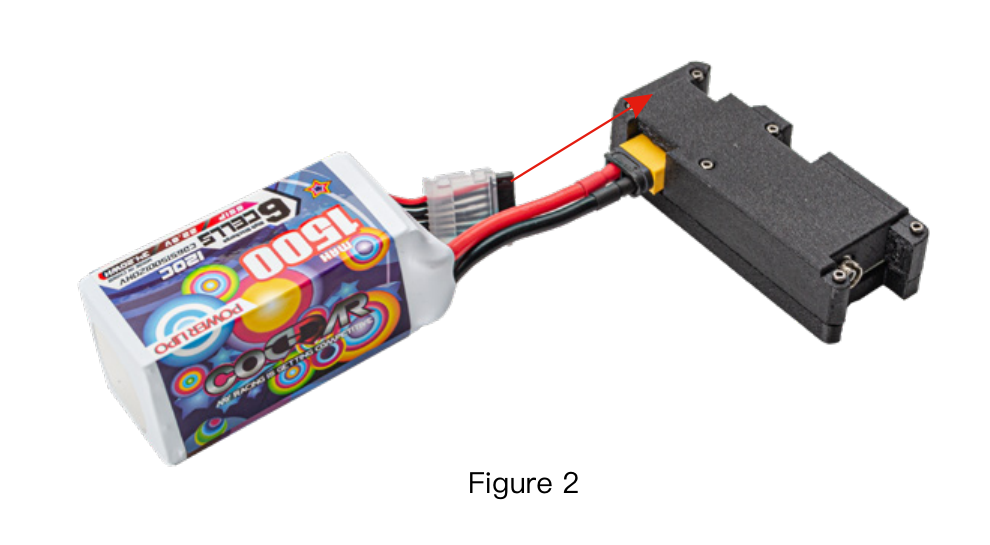

5. Mewnosod batri lithiwm pen y ddaear yn y cysylltydd pen daear ar ôl iddo gael ei wefru'n llawn. (Fel Ffigur 2)

Rhagofalon

1. Mae'r foltedd mewnbwn 11.1-26V o fewn yr ystod ddiogel, peidiwch â bod yn fwy na'r foltedd terfyn neu'n disgyn yn is na'r foltedd terfyn, peidiwch â gwrthdroi'r polion positif a negyddol.
2. Peidiwch â gwneud y cylch plygu ffibr optegol, er mwyn osgoi cael ei dorri gan wrthrychau miniog ac arwain at dorri ffibr.
3. Rhowch sylw i amddiffyn cysylltwyr ffibr optig a rhyngwynebau FC, osgoi llwch ac olew a dŵr, arbed y gorchudd amddiffyn rhyngwyneb wedi'i droelli'n dda.
4. Storiwch mewn ardal oer, sych a gwrth-ysgafn.
5. Strwythur manwl gywirdeb disg ffibr optig, ei gymryd a'i roi yn ysgafn, storio fertigol.
