112 124 PLC SIPTITTER

Pecyn tiwb dur holltiad 1x12/1 × 24 PLC 60x12x4 a 80x20x4mm, gyda thiwb rhydd 900μm 1.0+0.1/-0m, cysylltydd SC/APC.Manylebau perfformiad:BaramedrauSymbolFanylebauUnedauSianelN1 × 121 × 24Tonfedd Operation1260 ~ 1650nmTonfedd prawf1310/1550nmSbectrol8.333%4.166%%Colled Mewnosod1IL≤12.5......

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Pecyn tiwb dur holltiad 1x12/1 × 24 PLC 60x12x4 a 80x20x4mm, gyda thiwb rhydd 900μm 1.0+0.1/-0m, cysylltydd SC/APC.

Manylebau perfformiad:

Baramedrau	Symbol	Fanylebau		Unedau
Sianel	N	1 × 12	1 × 24
Tonfedd Operation		1260 ~ 1650		nm
Tonfedd prawf		1310/1550		nm
Sbectrol		8.333%	4.166%	%
Colled Mewnosod1	IL	≤12.5	≤16.0	db
Unffurfiaeth	Prifysgol	≤1.2	≤1.6	db
Colled sy'n ddibynnol ar polareiddio	Pdl	≤0.35	≤0.40	db
Colled dychwelyd	RL	≥55		db
Cyfarwyddeb2	Dir	≥55		db
Mewnbwn pŵer optig	P	100		MW
Math o Ffibr		Ffibr ITU-T G657 A1
Math Pigtail		Pob porthladd ： tiwb rhydd 900μm gwyn
Hyd mewnbwn		1.0 +0.1/-0		m
Hyd allbwn		1.0 +0.1/-0		m
Nghysylltwyr		Pob porthladd ： SC/APC
Cebl		1x12 plc ： yn 、 1、2…… 11 、 12 1x24 plc ： yn 、 1、2…… 23 、 24
Dimensiwn pecyn (l) × (w) × (h)	Pkg	1x12 plc ： 60x12x4 1x24 plc ： 80x20x6		mm
Tymheredd Gweithredu	Brigant	-40 ~ +85		℃
Tymheredd Storio	Tst	-40 ~ +85		℃

*Nodiadau: 1. Mae'r holl werthoedd colli mewnosod yn cynnwys colli'r cysylltydd.

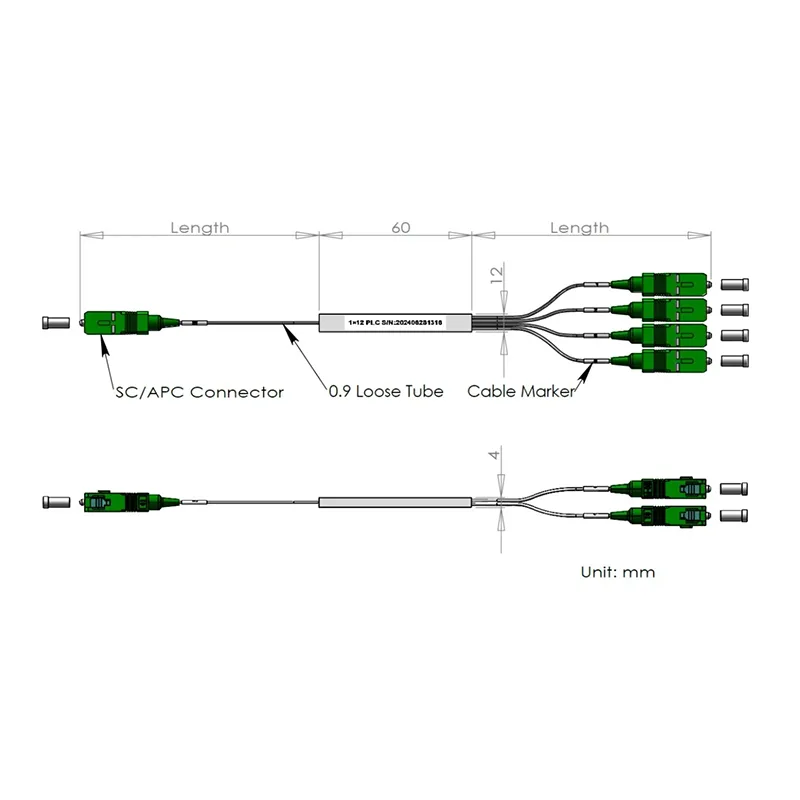

Map braslunio:

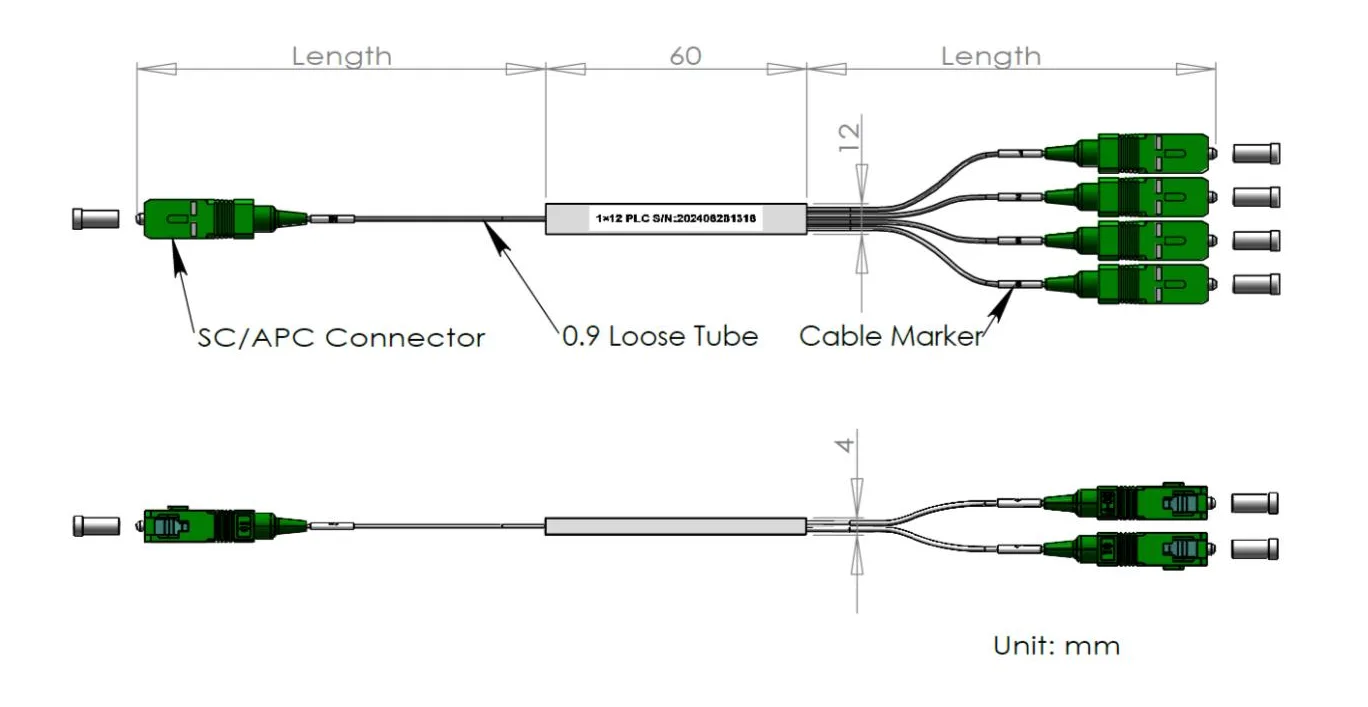

1x12 plc holltwr

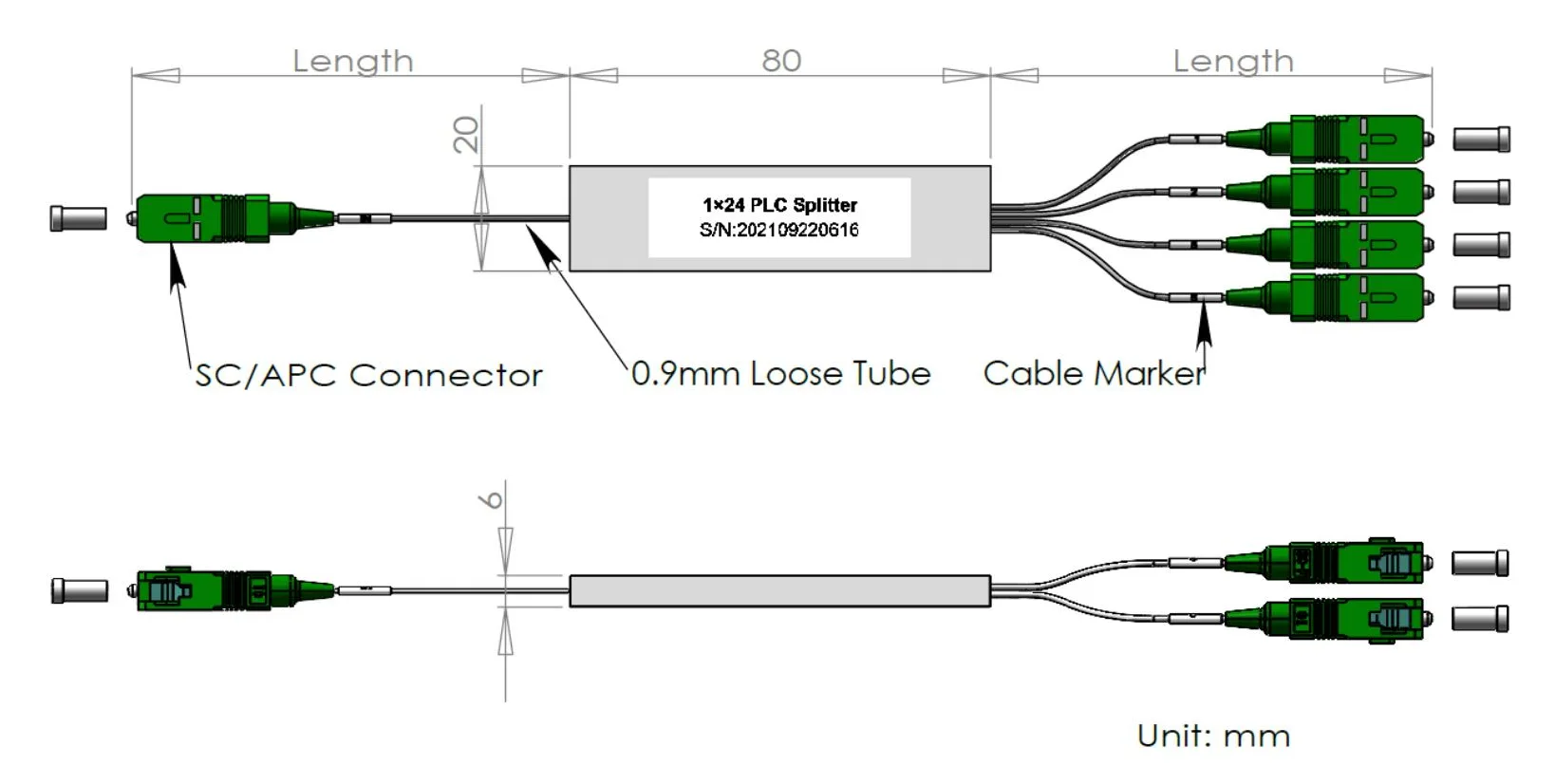

1x24 plc holltwr

Adroddiad Prawf:

1. Adroddiad Prawf gyda'r union werthoedd i'w cynnwys mewn pecynnu.

Adroddiad Enghreifftiol: 1x12 Mini 0.9mm PLC Taflen Data Splitter

Tonfedd weithredol (nm)	1260-1650	Dyddiad a Arolygwyd	2024/11/30
P/N:	1x12-0.9-in 1.0m-out 1.0m-scapc	Pechod:	21113000001
Math o Ffibr	G657A2	Hyd ffibr (m)	Yn≥1.0m/allan> 1.0m
Math o Gysylltydd	Sciapc	Dimensiwn Pecyn (mm)	60x12x4
Tymheredd Storio	-40 ~+85 ℃	Tymheredd Gweithredol	-40 ~+85 ℃

ltem	Y (db)		PDL (DB)		RL (DB)
Tonfedd (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
Porthladd 1	12.43	12.38	0.14	0.07	Thramwyant	Thramwyant
Porthladd 2	12.24	12.35	0.16	0.06	Thramwyant	Thramwyant
Porthladd 3	12.22	12.20	0.12	0.07	Thramwyant	Thramwyant
Porthladd 4	12.30	12.24	0.04	0.04	Thramwyant	Thramwyant
Porthladd 5	12.24	12.25	0.11	0.05	Thramwyant	Thramwyant
Porthladd 6	12.35	12.29	0.11	0.01	Thramwyant	Thramwyant
Porthladd 7	12.42	12.44	0.21	0.11	Thramwyant	Thramwyant
Porthladd 8	12.23	12.18	0.11	0.01	Thramwyant	Thramwyant
Porthladd 9	12.27	12.19	0.21	0.10	Thramwyant	Thramwyant
Porthladd 10	12.38	12.17	0.02	0.04	Thramwyant	Thramwyant
Porthladd 11	12.29	12.21	0.11	0.06	Thramwyant	Thramwyant
Porthladd 12	12.42	12.27	0.08	0.07	Thramwyant	Thramwyant
Mewnbynner	NA				NA
Max	12.43	12.44	0.21	0.11	Amherthnasol
Min.	12.22	12.18	0.04	0.01	Amherthnasol
Chyfartaleddwch	12.30	12.29	0.13	0.05	NA
Unffurfiaeth (≤0.8db)	0.21	0.27	CYFARWYDDIAETH (DB)		> 55
