Ffibr optegol un modd G.657.a2

Mae ffibr optegol un modd G.657.a2 yn cyfuno priodweddau rhagorol: sensitifrwydd macrobending isel rhagorol a lefel brig dŵr isel. Mae wedi'i optimeiddio'n llawn i'w ddefnyddio yn y band O-E-S-C-L (1260 -1625 nm). Mae'r nodwedd Bend-ansensitif nid yn unig yn gwarantu cymhwysiad band-L, ond hefyd yn caniatáu ar gyfer gosod hawdd heb ofal gormodol wrth storio'r ffibr, yn enwedig ar gyfer cymwysiadau rhwydwaith FTTH. Gellir lleihau'r radiws plygu yn y porthladd canllaw ffibr a'r radiws plygu lleiaf mewn gosodiadau wal a chornel.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Ngheisiadau

Pob math o geblau ffibr gyda gwahanol strwythurau

Rhwydweithiau optegol perfformiad uchel yn gweithredu yn y band O-E-S-C-L

Llwybrau optegol cyflym ar gyfer rhwydweithiau ffibr-i'r-cartref

Ceblau optegol gyda gofynion uchel ynglŷn â gofynion perfformiad plygu

Cebl ffibr bach a chydran optegol

Safonau

That

IEC 60793-2-50 Math B1.3/B6.A1/B6.A2/B6.B2 Manyleb Ffibr Optegol.

Nodweddion

Ymwrthedd uchel i golledion plygu yn yr ystod radiws plygu o 7.5 i 15 mm

Yn gwbl gydnaws â phob ffibrau optegol G.652

Mae gwanhau isel yn cwrdd â'r galw am weithrediad mewn band O-E-S-C-L

Mae PMD isel yn cwrdd â gofynion trosglwyddo cyfradd didau a phellter hir

Colled plygu isel

Paramedrau geometregol cywir

Gwerth nd uchel

Fanylebau

Nodweddion		Amodau	Gwerthoedd penodedig	Unedau
Nodweddion optegol
Gwanhad		1310nm	≤0.35	[db/km]
		1383nm (ar ôl h2-heneiddio)	≤0.35	[db/km]
		1460nm	≤0.25	[db/km]
		1490nm	≤0.23	[db/km]
		1550nm	≤0.21	[db/km]
		1625nm	≤0.23	[db/km]
Gwanhau yn erbyn tonfedd Max. α di ﬀ erence		1285-1330nm, gan gyfeirio at 1310nm	≤0.03	[db/km]
Gwanhau yn erbyn tonfedd Max. α di ﬀ erence		1525-1575nm, gan gyfeirio at 1550nm	≤0.02	[db/km]
Tonfedd gwasgariad sero (λ0)		-	1300-1324	[nm]
Llethr Gwasgariad Dim (S0)		-	≤0.092	[ps/(nm2 · km)]
PMD	Uchafswm Ffibr Unigol	-	≤0.1	[ps/√km]
	Gwerth Dylunio Cyswllt (M = 20 ， Q = 0.01%)	-	≤0.06	[ps/√km]
	Gwerth nodweddiadol	-	0.04	[ps/√km]
Tonfedd cuto ﬀ cebl (λcc)		-	≤1260	[nm]
Diamedr Maes Modd (MFD)		1310nm	8.4-9.2	[μm]
Diamedr Maes Modd (MFD)		1550nm	9.3-10.3	[μm]
Mynegai plygiant grwpiau e ctiveol (ne ﬀ)		1310nm	1.466	-
Mynegai plygiant grwpiau e ctiveol (ne ﬀ)		1550nm	1.467	-
Pwyntiau Pwynt		1310nm	≤0.05	[db]
Pwyntiau Pwynt		1550nm	≤0.05	[db]
Nodweddion geometregol
Diamedr cladin		-	125.0 ± 0.7	[μm]
Cladin di-gylchedd		-	≤0.7	[%]
Diamedr		-	235-245	[μm]
Gwall crynodiad gorchudd cotio		-	≤12.0	[μm]
Gorchuddio di-gylchedd		-	≤6.0	[%]
Gwall crynodiad craidd craidd		-	≤0.5	[μm]
Cyrl (Radiws)		-	≥4	[m]
Hyd dosbarthu		-	Hyd at 50.4	[km/rîl]
Nodweddion Amgylcheddol		1310nm, 1550nm a 1625nm
Gwanhau dibyniaeth ar dymheredd		-60 ℃ i +85 ℃	≤0.05	[db/km]
Beicio Llwg Tymheredd Gwanhau		-10 ° C i +85 ° C, 98% RH	≤0.05	[db/km]
Dibyniaeth Watersoak a achoswyd		23 ° C, am 30 diwrnod	≤0.05	[db/km]
Gwanhau dibyniaeth gwres llaith		85 ° C ac 85% RH, am 30 diwrnod	≤0.05	[db/km]
Gwres sych yn heneiddio		85 ℃, am 30 diwrnod	≤0.05	[db/km]
Manyleb fecanyddol
Prawf Prawf		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[Kpsi]
Gwanhau a achosir gan macro-blygu	10 yn troi o amgylch mandrel o radiws 15 mm	1550nm	≤0.03	[db]
	10 yn troi o amgylch mandrel o radiws 15 mm	1625nm	≤0.1	[db]
	1 trowch o gwmpas mandrel o radiws 10 mm	1550nm	≤0.1	[db]
	1 trowch o gwmpas mandrel o radiws 10 mm	1625nm	≤0.2	[db]
	1 trowch o gwmpas mandrel o radiws 7.5 mm	1550nm	≤0.5	[db]
	1 trowch o gwmpas mandrel o radiws 7.5 mm	1625nm	≤1.0	[db]
Gorchudd llu stribedi		grym cyfartalog nodweddiadol	1.5	[N]
Gorchudd llu stribedi		grym brig	1.3-8.9	[N]
Paramedr Blinder Dynamig (ND)		-	≥20	-

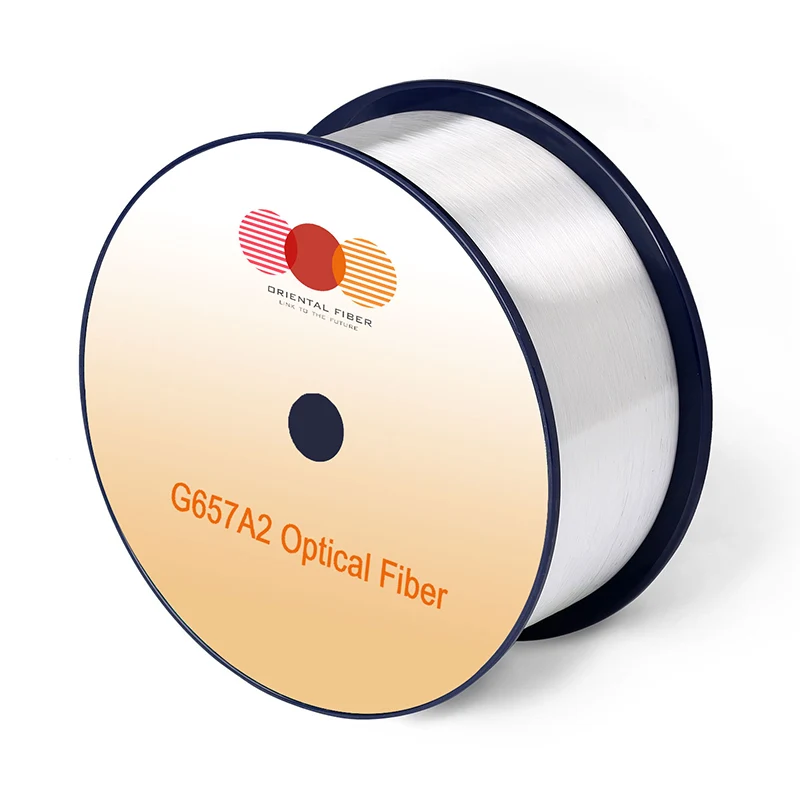

Single-mode Optical Fiber G.657.A2
