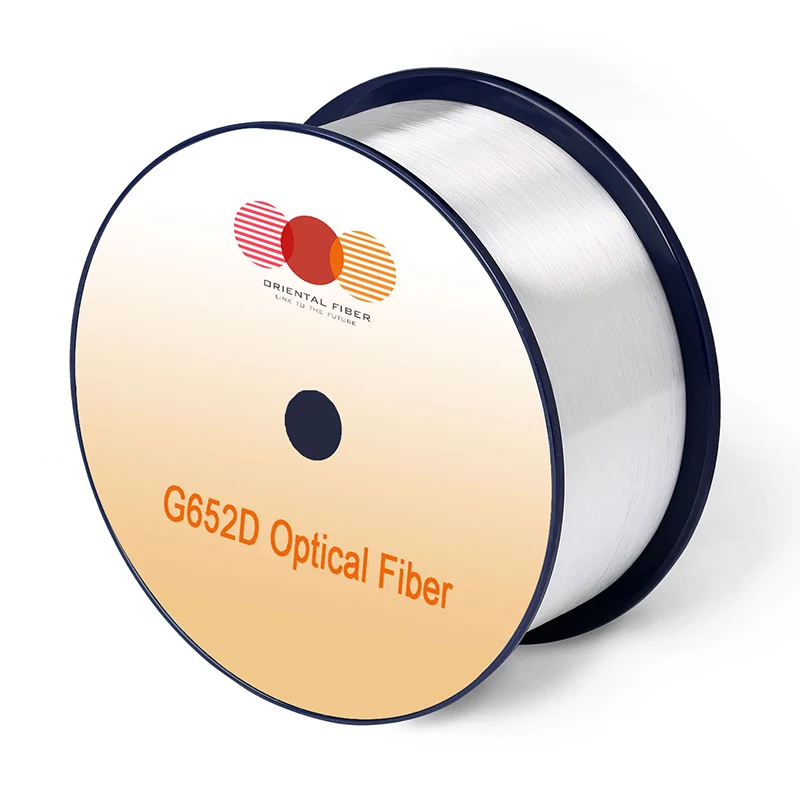

Ffibr optegol un modd G.652d

Mae ffibr optegol un modd G.652D wedi'i gynllunio ar gyfer systemau trosglwyddo optegol sy'n gweithredu yn y ffenestr donfedd gyfan o 1260Nm i 1625nm. Trwy atal brig y dŵr ger 1383 nm oherwydd amsugno ïon hydrocsyl (OH-) mewn ffibr un modd traddodiadol, mae'r ffibr yn gallu agor yr e-fand (1360-1460 nm) ar gyfer gweithredu, gan ddarparu tonfedd y gellir ei defnyddio o fwy na 100nm.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Ngheisiadau

Oherwydd ei sbectrwm eang sydd ar gael a'i berfformiad optegol rhagorol, ffibr optegol un modd G.652D yw'r dewis gorau i gefnogi amrywiaeth o gymwysiadau fel Ethernet, Protocol Rhyngrwyd (IP), Modd Trosglwyddo Asyncronig (ATM), Rhwydwaith Optegol Cydamserol (SONET), a Multulxing Adran Adran Tonfedd (WDM). Mae ffibr yn darparu mwy o led band ar gyfer asgwrn cefn, ardal fetropolitan a rhwydweithiau mynediad.

Safonau

Mae ffibr yn cwrdd neu'n rhagori ar argymhelliad ITU-T G.652D ac IEC 60793-2-50 Math B1.3 Manylebau ffibr.

Nodweddion

Wedi'i gynllunio i weithredu ar draws yr ystod sbectrol gyfan o 1260-1625 nm, gan ddarparu 50% yn fwy o donfeddi y gellir eu defnyddio ar gyfer cynyddu capasiti trosglwyddo

Mae perfformiad optegol rhagorol yn cefnogi technolegau trosglwyddo cyflym fel DWDM a CWDM

Bod yn gydnaws ag offer 1310 nm presennol

Amddiffyniad da a sefydlogrwydd grym stribed rhagorol

Paramedrau geometregol cywir sy'n yswirio colli splicing isel ac effeithlonrwydd splicing uchel

Fanylebau

Nodweddion		Amodau	Gwerthoedd penodedig	Unedau
Nodweddion optegol
Gwanhad		1310nm	≤0.34	[db/km]
		1383nm (ar ôl h2-heneiddio)	≤0.34	[db/km]
		1550nm	≤0.20	[db/km]
		1625nm	≤0.24	[db/km]
Gwanhau yn erbyn tonfedd Max. α di ﬀ erence		1285-1330nm, gan gyfeirio at 1310nm	≤0.03	[db/km]
Gwanhau yn erbyn tonfedd Max. α di ﬀ erence		1525-1575nm, gan gyfeirio at 1550nm	≤0.02	[db/km]
Gwasgariad coe ﬃ cient		1285-1340NM	-3.5 i 3.5	[ps/(nm · km)]
		1550nm	≤18	[ps/(nm · km)]
		1625nm	≤22	[ps/(nm · km)]
Tonfedd gwasgariad sero (λ0)		-	1300-1324	[nm]
Llethr Gwasgariad Dim (S0)		-	≤0.092	[ps/(nm2 · km)]
Gwerth nodweddiadol		-	0.086	[ps/(nm2 · km]
PMD	Uchafswm Ffibr Unigol	-	≤0.1	[ps/√km]
	Gwerth Dylunio Cyswllt （M = 20 ， Q = 0.01%)	-	≤0.06	[ps/√km]
	Gwerth nodweddiadol	-	0.04	[ps/√km]
Tonfedd cuto ﬀ cebl (λcc)		-	≤1260	[nm]
Diamedr Maes Modd （MFD）		1310nm	8.7-9.5	[μm]
Diamedr Maes Modd （MFD）		1550nm	9.8-10.8	[μm]
Mynegai plygiant grwpiau e ctiveol （ne ﬀ ﬀ）		1310nm	1.466	-
Mynegai plygiant grwpiau e ctiveol （ne ﬀ ﬀ）		1550nm	1.467	-
Pwyntiau Pwynt		1310nm	≤0.05	[db]
Pwyntiau Pwynt		1550nm	≤0.05	[db]
Nodweddion geometregol
Diamedr cladin		-	125.0 ± 0.7	[μm]
Cladin di-gylchedd		-	≤1.0	[%]
Diamedr		-	235-250	[μm]
Gwall crynodiad gorchudd cotio		-	≤12.0	[μm]
Gorchuddio di-gylchedd		-	≤6.0	[%]
Gwall crynodiad craidd craidd		-	≤0.6	[μm]
Cyrl (Radiws)		-	≥4	[m]
Hyd dosbarthu		-	Hyd at 50.4	[km/rîl]
Nodweddion Amgylcheddol		1310nm, 1550nm a 1625nm
Gwanhau dibyniaeth ar dymheredd		-60 ℃ i +85 ℃	≤0.05	[db/km]
Beicio Llwg Tymheredd Gwanhau		-10 ° C i +85 ° C, 98% RH	≤0.05	[db/km]
Gwanhau dibyniaeth trochi dŵr		23 ° C ， am 30 diwrnod	≤0.05	[db/km]
Gwanhau dibyniaeth gwres llaith		85 ° C ac 85% RH ， am 30 diwrnod	≤0.05	[db/km]
Gwres sych yn heneiddio		85 ℃, am 30 diwrnod	≤0.05	[db/km]
Manylebau mecanyddol
Prawf Prawf		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[Kpsi]
Gwanhau a achosir gan macro-blygu	100 yn troi o amgylch mandrel o radiws 30 mm	1625nm	≤0.05	[db]
	100 yn troi o amgylch mandrel o radiws 25 mm	1310nm a 1550nm	≤0.05	[db]
	1 trowch o gwmpas mandrel o radiws 16 mm	1550nm	≤0.05	[db]
Gorchudd llu stribedi		grym cyfartalog nodweddiadol	1.5	[N]
Gorchudd llu stribedi		grym brig	1.3-8.9	[N]
Paramedr Blinder Dynamig (ND)		-	≥20	-

Single-mode Optical Fiber G.652D
