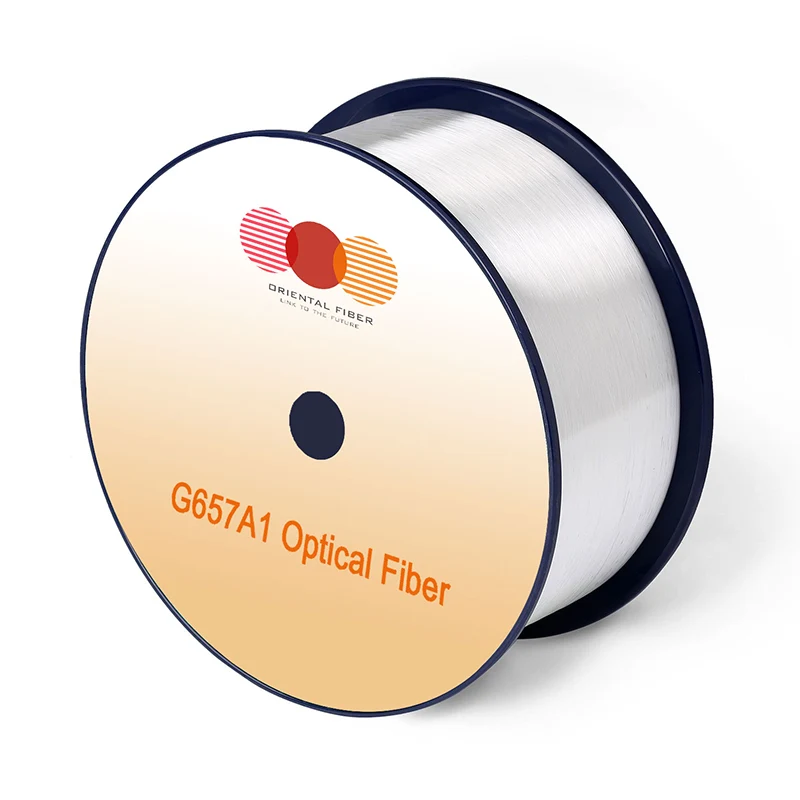

Ffibr optegol un modd G.657.a1

Nodweddion

Amodau

Gwerthoedd penodedig

Unedau

Nodweddion optegol

Gwanhad

1310nm

≤0.35

[db/km]

1383nm (ar ôl h2-heneiddio)

≤0.35

[db/km]

1460nm

≤0.25

[db/km]

1550nm

≤0.21

[db/km]

1625nm

≤0.23

[db/km]

Gwanhau yn erbyn tonfedd

Max. α di ff erence

1285-1330nm, gan gyfeirio at 1310nm

≤0.03

[db/km]

1525-1575nm, gan gyfeirio at 1550nm

≤0.02

[Db/km]

Gwasgariad coe ffi cient

1285-1340NM

-3.5 i 3.5

[ps/(nm · km)]

1550nm

≤18

[ps/(nm · km)]

1625nm

≤22

[ps/(nm · km)]

Tonfedd gwasgariad sero (λ0)

-

1300-1324

[nm]

Llethr Gwasgariad Dim (S0)

-

≤0.092

[ps/(nm2 · km)]

Gwerth nodweddiadol

-

0.086

[ps/(nm2 · km)]

PMD

Uchafswm Ffibr Unigol

-

≤0.1

[ps/√km]

Gwerth Dylunio Cyswllt (M = 20 ， Q = 0.01%)

(M = 20 ， q = 0.01%)

-

≤0.06

[ps/√km]

Gwerth nodweddiadol

-

0.04

[ps/√km]

Tonfedd cuto ff cebl (λcc)

-

≤1260

[nm]

Diamedr Maes Modd (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Mynegai plygiant grwpiau e ctiveol (ne ff)

1310nm

1.466

-

1550nm

1.467

-

Pwyntiau Pwynt

1310nm

≤0.05

[Db]

1550nm

≤0.05

[Db]

Nodweddion geometregol

Diamedr cladin

-

125.0 ± 0.7

[μm]

Cladin di-gylchedd

-

≤0.7

[%]

Diamedr

-

235-245

[μm]

Gwall crynodiad gorchudd cotio

-

≤12.0

[μm]

Gorchuddio di-gylchedd

-

≤6.0

[%]

Gwall crynodiad craidd craidd

-

≤0.5

[μm]

Cyrl (Radiws)

-

≥4

[m]

Hyd dosbarthu

-

Hyd at 50.4

[km/rîl]

Nodweddion Amgylcheddol

1310nm, 1550nm a 1625nm

Gwanhau dibyniaeth ar dymheredd

-60 ℃ i +85 ℃

≤0.05

[Db/km]

Beicio Llwg Tymheredd Gwanhau

-10 ° C i +85 ° C, 98% RH

≤0.05

[Db/km]

Dibyniaeth Watersoak a achoswyd

23 ° C, am 30 diwrnod

≤0.05

[Db/km]

Gwanhau dibyniaeth gwres llaith

85 ° C ac 85% RH, am 30 diwrnod

≤0.05

[Db/km]

Gwres sych yn heneiddio

85 ℃, am 30 diwrnod

≤0.05

[Db/km]

Manyleb fecanyddol

Prawf Prawf

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[Kpsi]

-

-

-

Colled a achosir gan macro-blygu

10 yn troi o amgylch mandrel o radiws 15 mm

1550nm

≤0.25

[Db]

10 yn troi o amgylch mandrel o radiws 15 mm

1625nm

≤1.0

[Db]

1 trowch o gwmpas mandrel o radiws 10 mm

1550nm

≤0.75

[Db]

1 trowch o gwmpas mandrel o radiws 10 mm

1625nm

≤1.5

[Db]

Gorchudd llu stribedi

grym cyfartalog nodweddiadol

1.5

[N]

grym brig

1.3-8.9

[N]

Paramedr Blinder Dynamig (ND)

-

≥20

-
