Mae'r cebl gollwng ffibr-optig crwn hwn wedi'i derfynu ymlaen llaw yn fodd sengl optegol G657 gyda chysylltydd SC/APC wedi'i atgyfnerthu ar un pen, ac mae'r pen arall ar agor, y cysylltydd ferrule yw zirconium. Adeiladu cebl: G657A1/G657A2 5mm cebl allanol.
Cysylltydd Ochr: Cysylltydd SC/APC wedi'i atgyfnerthu fesul IEC 61754-4
B Cysylltydd Ochr: Agored
Cebl: 5mm, hdpe, du/llwyd

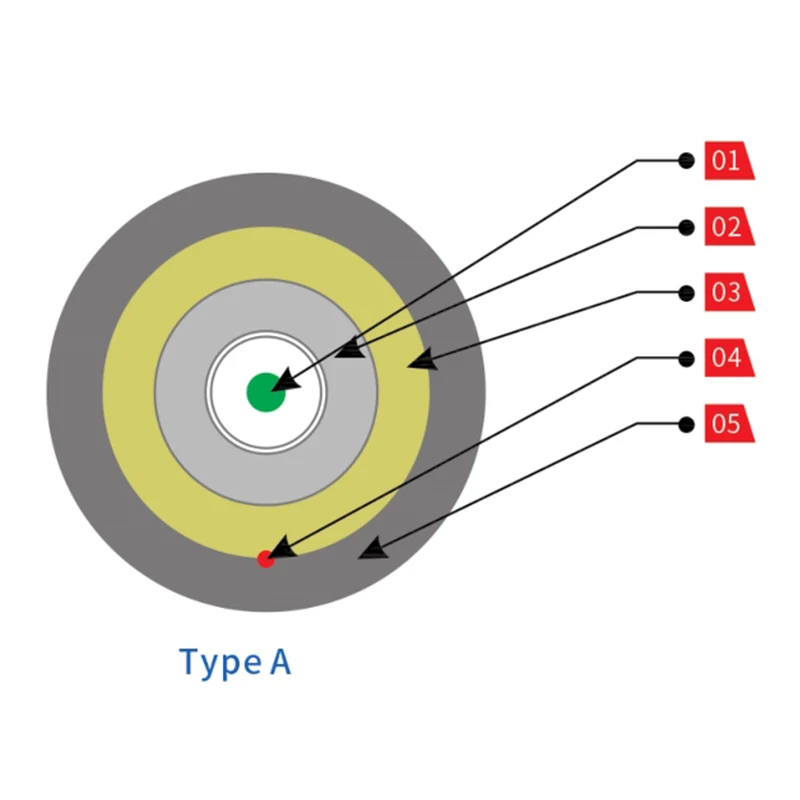

Byffer 900μm
Tiwb PBT
Gwydr ffibr-blocio dŵr ac edafedd aramid byfferau ffibr
Ripcord
Siaced lszh
Math A.
Byffer 900μm
Gwain fewnol
Gwydr ffibr-blocio dŵr ac edafedd aramid byfferau ffibr
Aelod Cryfder
Ripcord
Gwain allanol
Llinell Lliw Glas
Math B.
Manylion y Cysylltydd
Model: Math E.
Lliw: du
Deunydd: PC+ABS
Cysylltydd: SC/APC
Cebl cymwys: Cebl gollwng 5mm
Dyluniad modiwlaidd, hawdd ei ehangu
Gall weithio a chael ei osod y tu allan
Gradd Amddiffyn: IP68
RL: ≥55db
|
Baramedrau |
Gwerthfawrogwch |
|
Math o Gysylltydd |
E Math |
|
Colled Mewnosod Cysylltydd (DB) |
IL: ≤0.3db Max. 0.3db + 0.4db/km * l (km) @ 1310nm Max. 0.3db + 0.35db/km * l (km) @ 1550nm Yn ôl IEC 61300-3-4 Dull B. |
|
Colled Dychwelyd Cysylltydd (DB) |
RL: ≥55db Min. 60db @ 1310 a 1550nm Yn ôl IEC 61300-3-6 |
|
Hyd cebl (m) |
50, 100, 150, 200, 250, ac ati |
|
Graddfa'r amddiffyniad |
IP 68 |
Colled Mewnosod: Max. 0.3db + 0.35db/km * l (km) @ 1310nm
Max. 0.3db + 0.21db/km * l (km) @ 1550nm
Yn ôl IEC 61300-3-4 Dull B.
Colled Dychwelyd: Min. 60 dB @ 1310 a 1550nm
Yn ôl IEC 61300-3-6
|
Heitemau |
Dull Profi |
Gofyniad |
|
Cryfder tynnol |
IEC 60794-1-E1 (1000N/1H) |
Elongation ffibr ≤0.40% Elongation gweddilliol ≤ 0.05% Newid Gwanhau 0.1 dB @1550Nm |
|
Fflat |
IEC 60794-1-E3 (1000 n/100mm mewn 15 munud) |
Newid Gwanhau ≤ 0.1 dB @1550Nm |
|
Hau |
IEC 60794-1-2-E4 (Effaith 5N.M a D = 300mm) |
Newid Gwanhau ≤ 0.1 dB @1550Nm |
|
Toriad |
IEC 60794-1-2-E7 (Llwyth 25N a 10 cylch) |
Newid Gwanhau ≤ 0.1 dB @1550Nm |
|
Crymedd |
IEC 60794-1-2-E6 (D = 100mm a llwyth 55N, 25 cylch) |
Newid Gwanhau ≤ 0.1 dB @1550Nm |
|
Amrediad tymheredd |
IEC 60794-1-2-F1 (-15 ° C ~ + 65 ° C) |
Newid gwanhau ≤ 0.2 db @1550nm |
|
Treiddiad |
IEC 60794-1-2-F5A (3m o hyd, 1m o uchder, 24 awr) |
Diwedd Gollwng Dŵr |
|
Crebachu gwain |
EIA-RS-455-86 (85 ° C, 4 awr) EIA-RS-455-86 (85 ° C, 4 awr) |
≤ 5.0% |
|
ROHS (2011/65/fi) |
Ymffurfiant |
|
