Patch Cord vs Pigtail: Beth Yw'r Gwahaniaeth mewn Rhwydweithiau Fiber Optic?

Mae rhwydweithiau ffibr optig wedi dod yn sylfaen i systemau cyfathrebu modern, gan gefnogi popeth o wasanaethau rhyngrwyd a chanolfannau data i rwydweithiau telathrebu a menter. Y tu ôl i'r cysylltiadau cyflym hyn mae llawer o gydrannau bach ond pwysig, gan gynnwys ffibrCord PatchaCynffon mochyn.

Er y gallant edrych yn debyg, mae cortynnau patsh a pigtails yn gwasanaethu gwahanol ddibenion mewn gosodiadau ffibr optig. Mae deall eu gwahaniaethau yn helpu peirianwyr, gosodwyr a defnyddwyr rhwydwaith i adeiladu systemau cyfathrebu optegol mwy dibynadwy ac effeithlon.

Felly, beth yn union yw cortynnau clytiau ffibr a pigtails, a sut maen nhw'n gweithio gyda'i gilydd mewn rhwydweithiau modern?

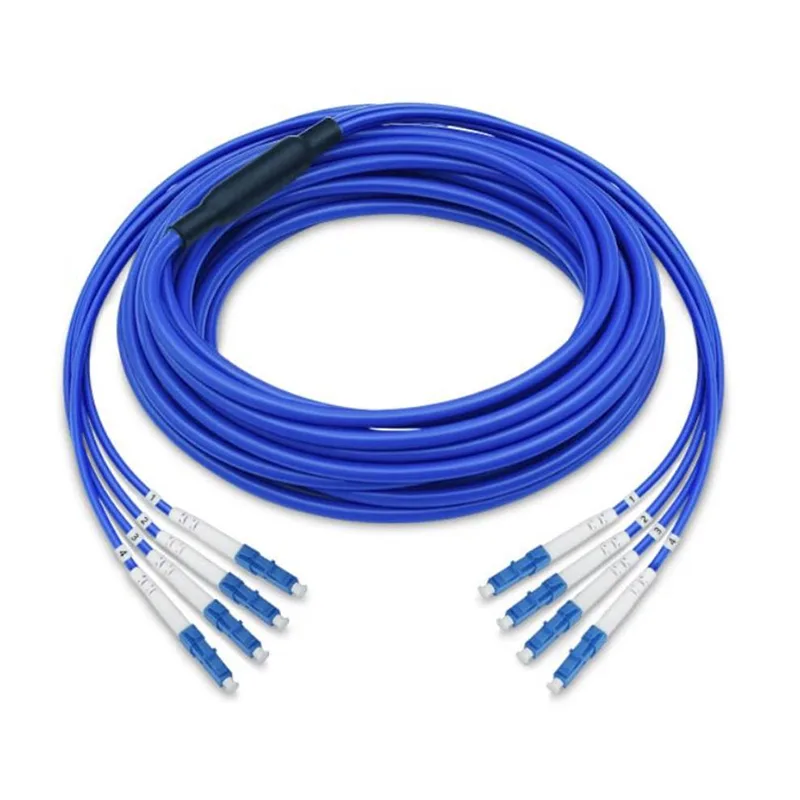

Beth Yw Cordyn Patch Ffibr?

Cebl ffibr optig yw llinyn clwt ffibr gyda chysylltwyr wedi'u gosod ar y ddau ben. Fe'i defnyddir yn bennaf i gysylltu dyfeisiau optegol, offer rhwydwaith, a systemau dosbarthu ffibr.

Oherwydd bod gan y ddau ben gysylltwyr eisoes, gellir gosod cortynnau patsh yn gyflym heb waith sleisio ychwanegol.

Mae llinyn patsh ffibr nodweddiadol yn cynnwys:

• Cebl ffibr optig
• Siaced amddiffynnol
• Cysylltwyr ffibr ar y ddau ben
• Strwythur atgyfnerthu

Mae mathau cyffredin o gysylltwyr yn cynnwys:

• Cysylltydd LC
• SC cysylltydd
• Cysylltydd FC
• ST cysylltydd

Beth yw Pigtail Ffibr?

Cebl ffibr optig byr yw pigtail ffibr gyda chysylltydd wedi'i osod ar un pen yn unig, tra bod y pen arall yn cynnwys ffibr agored ar gyfer splicing.

Yn wahanol i gortynnau clwt, mae pigtails yn cael eu defnyddio'n gyffredin y tu mewn i flychau terfynu ffibr, fframiau dosbarthu optegol, a hambyrddau sbleis.

Mae pigtail ffibr fel arfer yn cynnwys:

• Un cysylltydd ffibr wedi'i osod ymlaen llaw
• Diwedd ffibr agored ar gyfer splicing ymasiad
• Gorchudd ffibr amddiffynnol
• Siaced allanol

Mae'r ffibr agored yn caniatáu i dechnegwyr ei gysylltu'n barhaol â cheblau optegol sy'n dod i mewn trwy splicing ymasiad.

Sut Mae Cortynnau Clytio a Phigtails yn Gweithio?

Egwyddor Weithredol Cord Patch Ffibr

Mae cortynnau clwt yn darparu cysylltiad hyblyg rhwng dau borthladd optegol.

Mae'r broses gysylltu yn syml:

Dyfais optegol

↓

Cysylltydd ffibr

↓

Cortyn clwt

↓

Dyfais optegol arall

Mae hyn yn gwneud cortynnau clwt yn ddelfrydol ar gyfer cysylltiadau offer a allai fod angen eu gosod neu eu hadnewyddu'n aml.

Egwyddor Weithredol Pigtail Ffibr

Mae pigtails wedi'u cynllunio ar gyfer terfynu ffibr parhaol.

Y broses sylfaenol yw:

Paratoi cebl ffibr

↓

Splicing ymasiad pigtail

↓

Amddiffyniad y tu mewn i'r hambwrdd sbleis

↓

Cysylltiad ag offer optegol

Cord Patch vs Pigtail: Gwahaniaethau Allweddol

Sut Mae Cortynnau Clytiog a Chwilod y Moch yn Cael eu Defnyddio Gyda'i Gilydd?

Mewn llawer o rwydweithiau ffibr optig, mae cortynnau patsh a chortynnau pigtail yn gweithio gyda'i gilydd yn hytrach na disodli ei gilydd.

Proses cysylltiad ffibr gyffredin yw:

Cebl ffibr allanol

↓

Splicing pigtail tu mewn blwch dosbarthu ffibr

↓

Panel addasydd ffibr

↓

Cysylltiad llinyn patch

↓

Offer rhwydwaith

Mae'r cyfuniad hwn yn creu cysylltiad sefydlog tra'n cadw cysylltiadau offer yn hawdd i'w rheoli.

Pam Mae Pigtails Ffibr yn Bwysig mewn Rhwydweithiau Ffibr?

Mae pigtails ffibr yn chwarae rhan bwysig wrth amddiffyn a threfnu cysylltiadau optegol.

Mae eu manteision yn cynnwys:

• Cysylltiadau parhaol dibynadwy
• Llai o golled signal trwy splicing iawn
• Gwell rheolaeth ffibr
• Integreiddio hawdd i systemau dosbarthu

Pam Mae Cordiau Clytiau Ffibr yn cael eu Defnyddio'n Eang?

Mae cortynnau clwt yn boblogaidd oherwydd eu bod yn darparu cysylltiadau cyfleus a hyblyg.

Mae eu buddion yn cynnwys:

• Gosodiad cyflym
• Cynnal a chadw hawdd
• Amnewid offer syml
• Yn addas ar gyfer gwahanol gynlluniau rhwydwaith

Mathau o Gortynnau Clytiau Ffibr a Phigtails

Modd Sengl Ffibr Patch Cord a Cynffon mochyn

Defnyddir cynhyrchion ffibr modd sengl yn gyffredin ar gyfer trosglwyddo pellter hir, telathrebu, a chysylltiadau rhwydwaith cyflym.

Cord Patch Ffibr Amlfodd a Cynffon mochyn

Defnyddir cynhyrchion ffibr amlfodd yn aml mewn cymwysiadau pellter byrrach fel rhwydweithiau menter a chanolfannau data.

Opsiynau Cysylltwyr

Sut i Ddewis Rhwng Patch Cord a Pigtail?

Mae'r dewis yn dibynnu'n bennaf ar strwythur y rhwydwaith a'r gofynion gosod.

Datblygiad Technoleg Cysylltiad Ffibr yn y Dyfodol

Wrth i gyflymder rhyngrwyd barhau i gynyddu, mae technoleg cysylltiad ffibr optig yn datblygu tuag at ddwysedd uwch, gwell dibynadwyedd, a gosodiad haws.

Gall tueddiadau’r dyfodol gynnwys:

• Rhwydweithiau optegol cyflymach
• Dyluniadau cysylltiad ffibr compact
• Gwell technoleg cysylltydd
• Systemau rheoli ffibr mwy effeithlon

Casgliad

Mae Fiber Patch Cord a Pigtail ill dau yn gydrannau hanfodol mewn rhwydweithiau optegol modern, ond maent yn gwasanaethu gwahanol rolau. Mae cortynnau clwt yn darparu cysylltiadau offer hyblyg, tra bod pigtails yn cael eu defnyddio'n bennaf ar gyfer terfynu ffibr parhaol trwy splicing.

Mae deall y gwahaniaeth rhwng y ddwy gydran hyn yn helpu dylunwyr a thechnegwyr rhwydwaith i greu systemau ffibr optig mwy dibynadwy ac effeithlon.

Er eu bod yn rhannau bach o system gyfathrebu fwy, mae cortynnau patsh a pigtails yn chwarae rhan bwysig wrth gadw cysylltiadau digidol byd-eang yn sefydlog ac yn gyflym.
