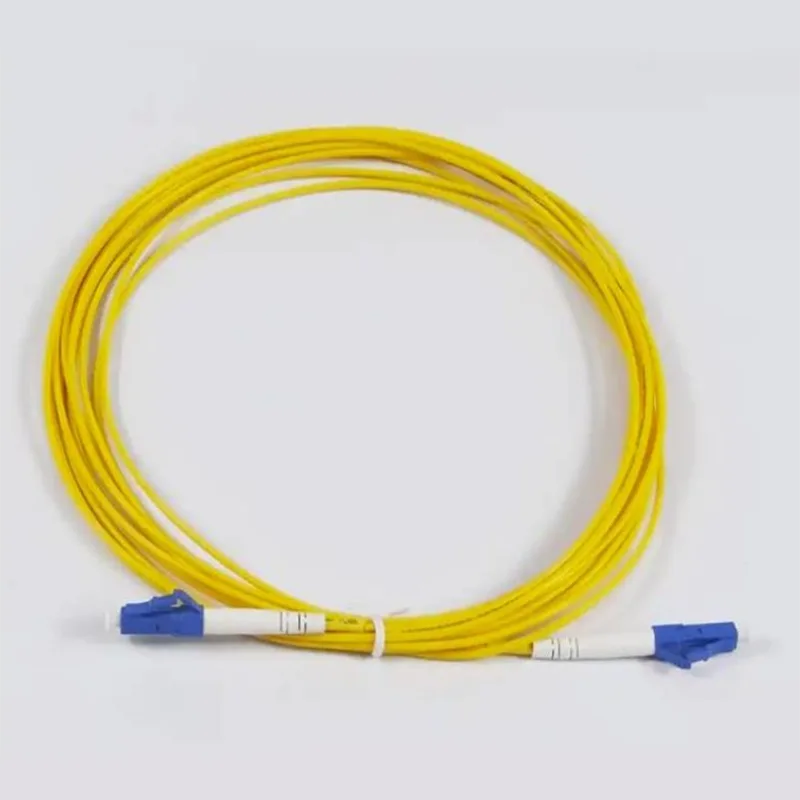

Cebl Crwn 3mm LC/UPC-LC/UPC Cordiau Patch

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Mae'rCebl Crwn 3mm Orientalfiber LC/UPC-LC/UPC Cordiau Patchyn gydrannau hanfodol ar gyfer amgylcheddau clytio ffibr optig dwysedd uchel. Wedi'u cynhyrchu gan Orientalfiber, brand o dan grŵp Technoleg Ffotodrydanol Jiangsu Xuben, mae'r cordiau clwt hyn yn elwa o sylfaen gynhyrchu 15,000 metr sgwâr a phrosesau gweithgynhyrchu uwch. Trwy ddewis dod o hyd i'rCebl Crwn 3mm Orientalfiber LC/UPC-LC/UPC Cordiau Patch, mae peirianwyr rhwydwaith yn derbyn cynnyrch a gefnogir gan ardystiadau ISO9001 ac ISO45001, gan sicrhau perfformiad dibynadwy mewn canolfannau data hanfodol a chanolfannau telathrebu ledled y byd.

Dyluniad Technegol ac Uniondeb Signalau

Mae'r peirianneg y tu ôl i'rCebl Crwn 3mm Orientalfiber LC/UPC-LC/UPC Cordiau Patchyn canolbwyntio ar drachywiredd uchel a gwanhau signal isel. Gan ddefnyddio ffibr un modd G657A1, mae'r ceblau hyn wedi'u cynllunio i ymdrin â gofynion ffisegol llwybro ceblau modern.

Cydrannau Manwl ac Ansawdd Adeiladu

Cysylltwyr Precision Uchel LC/UPC: Mae'r cysylltwyr LC ffactor ffurf bach yn caniatáu dwysedd porthladd uwch mewn switshis a phaneli clwt. Mae sglein UPC (Cysylltiad Corfforol Ultra) yn sicrhau colled dychwelyd o ≥50dB, sy'n safonol ar gyfer cymwysiadau Ethernet cyflym.
Siaced LSZH 3.0mm: Yn wahanol i ddewisiadau teneuach 2.0mm, mae'r cebl crwn 3mm yn darparu amddiffyniad mecanyddol gwell. Mae'r deunydd Mwg Isel Sero Halogen (LSZH) yn sicrhau cydymffurfiad diogelwch ar gyfer gosodiadau dan do, yn enwedig mewn ceblau codi a llorweddol.
Technoleg Ferrule Ceramig: Mae pob cysylltydd yn cynnwys ffurwl ceramig gradd uchel sy'n cynnal aliniad manwl gywir dros fwy na 800 o gylchoedd paru.
Ansensitifrwydd plygu: Gyda radiws plygu lleiaf o ≥20mm, mae'r cortynnau hyn yn cynnal cywirdeb y signal hyd yn oed pan gânt eu cyfeirio trwy gorneli tynn mewn rheseli gweinyddwyr tagfeydd.

Cymwysiadau Diwydiant Amlbwrpas

Mae cais oCebl Crwn 3mm Orientalfiber LC/UPC-LC/UPC Cordiau Patchrhychwantu ar draws sectorau lluosog, gan ddarparu'r haen ffisegol sefydlog sydd ei hangen ar gyfer gwasanaethau lled band uchel.

Canolfannau Data Menter a Systemau Ethernet

Yng nghraidd y rhwydwaith, mae'r cortynnau clytiau hyn yn cysylltu trosglwyddyddion cyflym â fframiau dosbarthu. Mae'r siaced LSZH melyn yn darparu adnabyddiaeth glir ar gyfer cysylltiadau ffibr un modd, gan hwyluso cynnal a chadw a datrys problemau yn haws.

FTTH ac Isadeiledd Band Eang

Fel prif ddewis ar gyfer gosodiadau Ffibr i'r Cartref (FTTH), mae gwydnwch y cebl 3mm yn ei gwneud yn addas ar gyfer cysylltiadau rhwng y derfynell rhwydwaith optegol (ONT) a'r blwch dosbarthu. Mae'n cefnogi darparu gwasanaethau fideo, data a llais yn ddi-dor i ddefnyddwyr terfynol.

Cysylltedd Diwydiannol a Thrafnidiaeth

Y tu hwnt i TG safonol, mae cynhyrchion Orientalfiber wedi'u hintegreiddio i gridiau pŵer trydanol a systemau cyfathrebu cludo rheilffyrdd. Mae adeiladu cadarn yCebl Crwn 3mm Orientalfiber LC/UPC-LC/UPC Cordiau Patchyn sicrhau y gallant wrthsefyll y dirgryniadau a'r amrywiadau amgylcheddol a geir mewn cysylltiadau pen blaen diwydiannol.

Cwestiynau Cyffredin (FAQ)

Beth are manteision sylfaenol y diamedr 3mm ar gyfer y cortynnau clwt LC/UPC hyn?

Mae'r diamedr 3mm yn cynnig cryfder tynnol uwch a gwrthiant malu o'i gymharu â chortynnau clwt teneuach. Mae hyn yn gwneud yCebl Crwn 3mm Orientalfiber LC/UPC-LC/UPC Cordiau Patchyn fwy addas ar gyfer ceblau asgwrn cefn a llorweddol lle gallai'r cebl gael ei drin yn fwy corfforol.

A yw'r cysylltydd LC / UPC yn cefnogi trosglwyddo data cyflym?
Oes. Mae'r cysylltydd LC / UPC yn safon diwydiant ar gyfer cymwysiadau ffibr un modd. Gyda cholled dychwelyd o ≥50dB a cholled mewnosod isel, mae'n gwbl gydnaws â chymwysiadau Ethernet 10G, 40G, a 100G.

A ellir defnyddio'r ceblau hyn mewn amgylcheddau ag amrywiadau tymheredd eang?
Mae'rCebl Crwn 3mm Orientalfiber LC/UPC-LC/UPC Cordiau Patchyn cael eu graddio ar gyfer gweithredu rhwng -25°C a +65°C, gan eu gwneud yn ddibynadwy ar gyfer canolfannau data a reolir gan yr hinsawdd a llociau telathrebu di-dymher.

A yw'r ffatri cordiau clytiau hyn wedi'u profi?
Ydy, mae pob uned wedi'i therfynu â ffatri 100% ac yn cael ei phrofi'n drylwyr i sicrhau ei bod yn bodloni'r safonau optegol a mecanyddol penodedig cyn ei chyflwyno i'r cwsmer.

Cais:

● Canolfannau data

● Cymwysiadau Ethernet

● Ceisiadau FTTH

● Ceisiadau asgwrn cefn, llorweddol a riser

● Gwasanaethau fideo, data a llais

● Profi cymwysiadau offer

Nodweddion:

● Cysylltydd manylder uchel

● sglein wyneb diwedd UPC&APC

● SC, LC, pob cysylltydd ffibr sengl

● Hyd wedi'i addasu ar gael

● Ffatri 100% wedi'i derfynu a'i brofi

● Cydymffurfio â ROHS

Manyleb Dechnegol:

Adeiladwaith	Uned	Disgrifiadau
Modd Ffibr		Modd sengl: ITU-T G657A1
Cyfrif Ffibr		Syml
Tonfedd	nm	1310/1550
Colled Mewnosod	dB	≤0.30
Colled Dychwelyd	dB	≥50(UPC)
Diamedr Ffibr Clustogi Meddwl	um	900
Lliw Ffibr Clustogi Meddwl		Gwyn
Lliw Siaced Cebl		Melyn
Deunydd Siaced Cebl		LSZH
Diamedr Cebl	mm	Φ3.0 ±0.20
Hyd	m	3.0 +0.1/-0
Math o gysylltydd		LC/UPC (Glas)
Sglein wyneb diwedd		UPC
Deunydd Ferrule		Ceramig
Ailadroddadwyedd Cysylltiad		> 800 o weithiau
Radiws Plygu Lleiaf	mm	≥20
Cyfarfod cadw ffibr/cebl	N	50N±2N am 5N/s 120s
Tymheredd Gweithredu	℃	-25 ℃ ~ +65 ℃
Tymheredd Storio	℃	-25 ℃ ~ +65 ℃

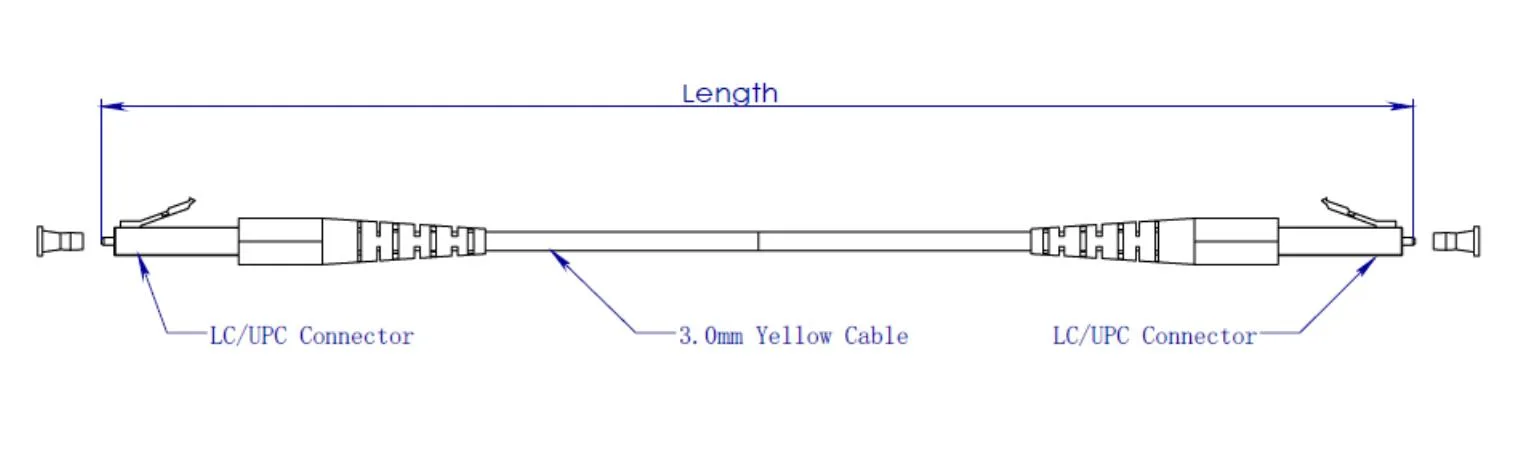

Llun dimensiwn:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

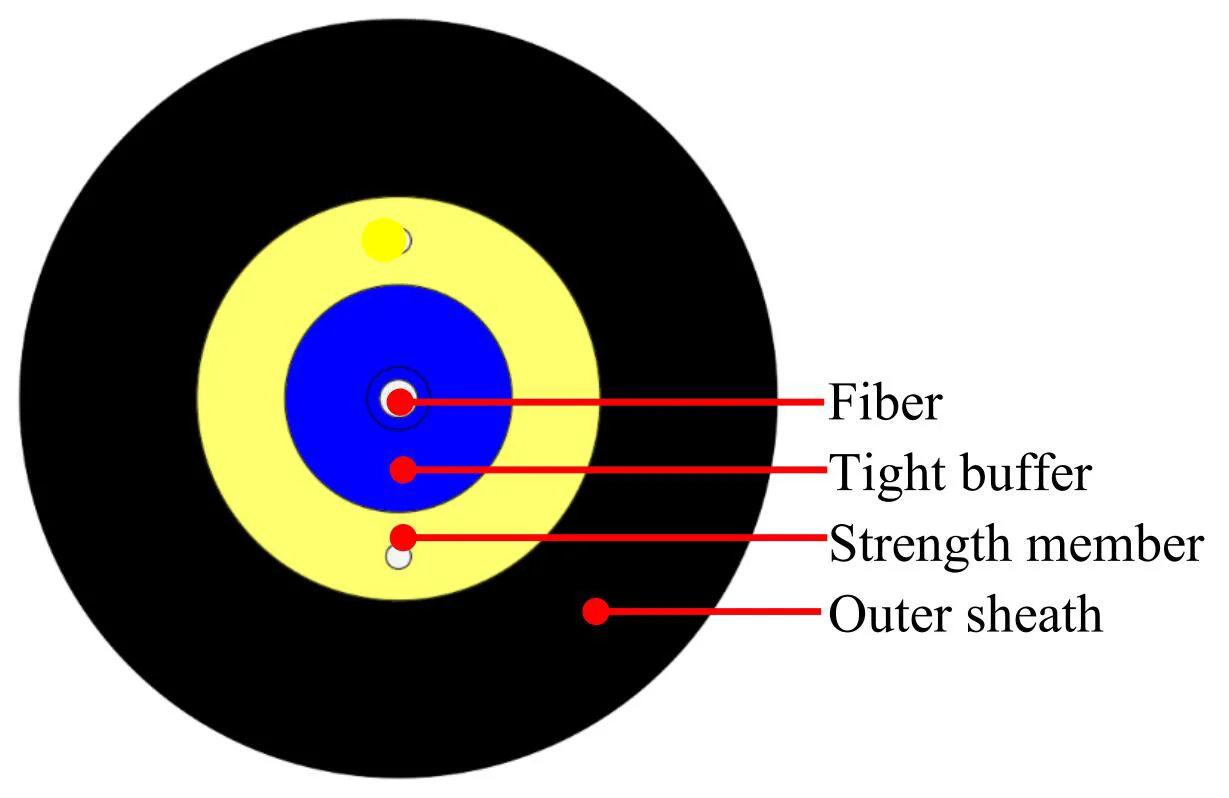

Adeiladu Cebl:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Eitemau		Manylebau
Ffibr byffer tynn	Cyfrif ffibr	1
	Math o ffibr	G.657A1
	Lliw Ffibr	Glas
	Deunydd	LSZH
	Diamedr	Φ0.9 ± 0.05mm
	Lliw byffer dynn	Gwyn
aelod cryfder	Deunydd	Edafedd polyester
Gwain allanol	Deunydd	LSZH
	Diamedr	Φ3.0 ± 0.2 mm
	Lliw gwain allanol	Melyn
Marc inc	Lliw	Du

Nodwedd ffibr:

Rhaid i holl nodweddion y ffibr cebl (ffibr cebl gorffenedig) fod, o leiaf, yn unol ag Argymhelliad ITU-T G.657A1 a rhaid iddynt fod fel a ganlyn.

Eitem	Manyleb
Math o ffibr	Modd sengl
Deunydd ffibr	silica wedi'i dopio
Cyfernod gwanhau @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Tonfedd torri cebl	≤ 1260 nm
Tonfedd sero-gwasgariad	1300 ~ 1324 nm
Llethr sero-gwasgariad	≤ 0.092 ps/(nm².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Gwasgariad cromatig @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
Diamedr maes modd @ 1310 nm	8.8±0.4wm
Gwall concentricity craidd / Clad	≤ 0.5 um
Diamedr cladin	125.0 ± 0.7 um
Anghylchedd cladin	≤5%
Diamedr cotio cynradd	242 ±7 um
Concentricity Araen Sylfaenol / Gorchuddio	≤10 µm
Anghylchedd cotio	≤0.7%
Gwanhau gyda Cholled plygu cebl 1 tro 1 radiws 10mm 10 tro 1 radiws 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
