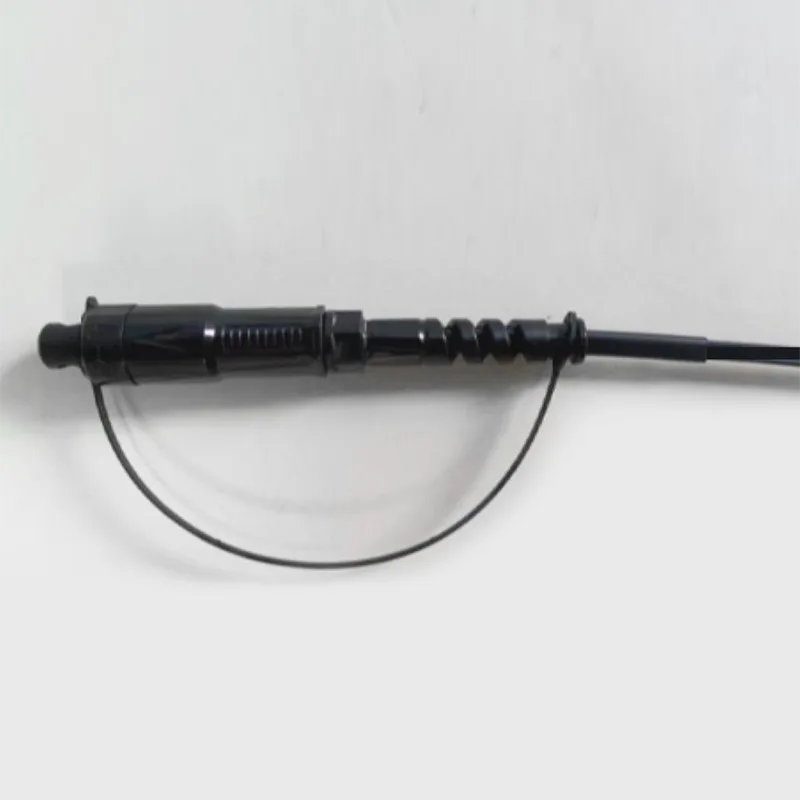

φ5mm cebl crwn gwrth -ddŵr mini sc cysylltydd patch llinyn patsh

Cais:● Systemau FTTX/FTTH● Ceisiadau Ethernet● Cysylltiadau CATV● Dosbarthiad signal optegol● Rhwydweithiau Optegol Goddefol (PON)● Ceisiadau asgwrn cefn, llorweddol a riser● Blychau terfynell gollwng wedi'u paru● Ardaloedd awyr agored; Amgylchedd garwNodweddion:● Colli mewnosod isel, colled dyc......

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Cais:

● Systemau FTTX/FTTH

● Ceisiadau Ethernet

● Cysylltiadau CATV

● Dosbarthiad signal optegol

● Rhwydweithiau Optegol Goddefol (PON)

● Ceisiadau asgwrn cefn, llorweddol a riser

● Blychau terfynell gollwng wedi'u paru

● Ardaloedd awyr agored; Amgylchedd garw

Nodweddion:

● Colli mewnosod isel, colled dychwelyd uchel.

● Da o ran ailadroddadwyedd a chyfnewidiadwyedd.

● Mewnosod 100%, colli dychwelyd, wyneb diwedd a.

● Arolygu ymyrraeth.

● Dygnwch mecanyddol rhagorol.

● Cydymffurfio â Telcordia GR-326-craidd.

● Yn sicrhau perfformiad uchel a dibynadwyedd wrth reoli ceblau optegol.

● Gosod ac ad -drefnu cyflym a hawdd.

● Trin syml, dim angen offeryn arbennig.

● ip68 diddos.

1. Manyleb dechnegol Cord Patch

Cystrawennau	Unedau	Nisgrifiadau
Cyfrif ffibr		Syml
Donfedd	nm	1310/1550
Colled Mewnosod	db	≤0.30
Colled dychwelyd	db	≥60
Math o Gysylltiad		SC/APC
Ferrule		Ngherameg
Cylchoedd cysylltiad		500
Lliw siaced cebl		Duon
Diamedr allanol cebl	mm	5.0 ± 0.2
Modd Ffibr		Modd Sengl: G657A2
Deunydd siaced gebl		AG
Cebl	Kg/km	35 （oddeutu）
Cynnwys Argraffu		Customizable
Hyd	m	60、100、150、200 neu addasadwy (Goddefgarwch: ± 0.5m)
Math o Gysylltydd		Mewnbwn ： Cytuno h optig SC/APC
Math o Gysylltydd		Allbwn ： Cytuno H Optic SC/APC
Tyniant (echelinol rhwng cebl a chysylltydd)	N	200
Gradd gwrth -ddŵr		Ip68
Tymheredd Gweithredol	℃	-40 ° C ~ +70 ℃
Tymheredd Storio	℃	-40 ° C ~ +70 ℃

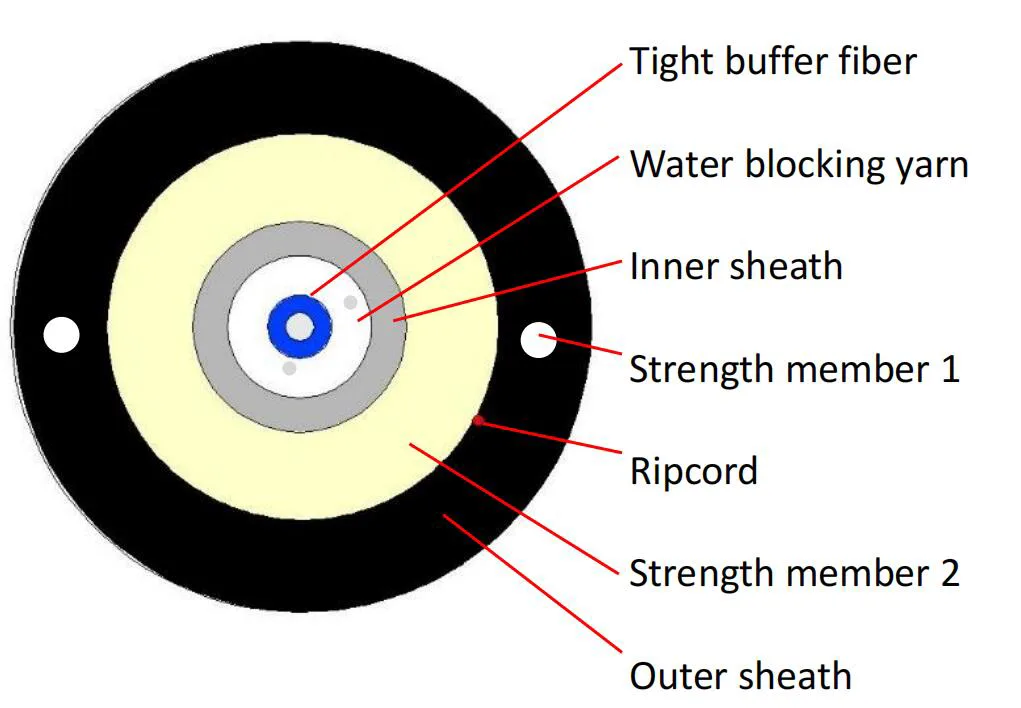

2. Croestoriad cebl

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Maint strwythur cebl

Heitemau	Nghynnwys	Fanylebau
Ffibr byffer tynn	Rhifen	1
	Theipia ’	G.657a2
	Lliwia ’	Ngwynion
	Materol	Lszh
	Diamedr	0.90 ± 0.05
Gwain fewnol	Diamedr	2.0 ± 0.2
	Trwch (mm)	0.25 ± 0.1
	Lliwia ’	Glas
	Materol	Pbt
Aelod Cryfder 1	Materol	Frp
	Feintiau	0.5*2
Aelod Cryfder 2	Materol	Edafedd aramid + dŵr yn blocio edafedd gwydr
Ngwas	Materol	AG
	Diamedr	5.0 ± 0.2
	Trwch (mm)	1.3 ± 0.1
	Lliwia ’	Duon
Cebl weigth	Kg/km	35 ± 3
Nhensiwn	N	500 (tymor hir)
		800 (tymor byr)
Ddamsiachem	N/10cm	500 (tymor hir)
		800 (tymor byr)
Min. Radiws plygu	mm	10xd (statig)
		20XD (deinamig)
Ystod Tymheredd Gweithredol:		-40 ℃ i +70 ℃
Ystod Tymheredd Storio / Trafnidiaeth:		-40 ℃ i +70 ℃
Ystod Tymheredd Gosod:		-10 ℃ i +50 ℃

4. Deunydd cebl

4.1 Ffibr Optegol

Bydd holl nodweddion y ffibr cebl (ffibr y cebl gorffenedig), o leiaf, yn unol ag argymhelliad ITU-T G.657A2 a bydd fel a ganlyn.

Heitemau	Manyleb
Math o Ffibr	Modd sengl
Deunydd ffibr	Silica dop
Cyfernod gwanhau @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.25 db/km ≤ 0.22 db/km
@ 1625nm Ar ôl ffurfio cebl @ 1310 nm @ 1550 nm	≤ 0.25 db/km ≤ 0.36 db/km ≤ 0.22 db/km
Tonfedd torri cebl	≤ 1260 nm
Tonfedd sero-gwasgariad	1300 ~ 1324 nm
Llethr sero-gwasgariad	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Gwasgariad Cromatig @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diamedr maes modd @ 1310 nm	8.5-9.3um
Gwall Concriticity Craidd / Clad	≤ 0.5 un
Diamedr cladin	125.0 ± 0.7 un
Cladin di-gylchedd	≤5%
Diamedr cotio cynradd	242 ± 7 un
Concriticity cotio / cotio cynradd	≤10 µm
Gorchuddio di-gylchedd	≤0.7%
Gwanhau gyda cholled plygu cebl 1 trowch 1 mandrel 7.5mm 10 yn troi 1 mandrel 15mm	1550nm ≤ δ 0.10 db/km 1550nm ≤ δ 0.03 db/km

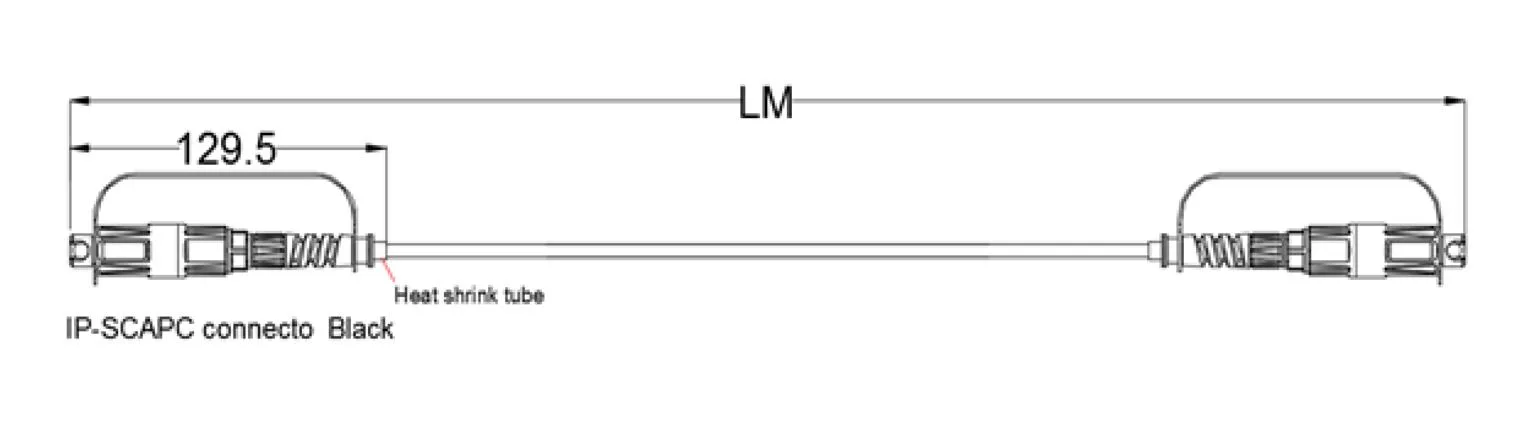

5. Patch Cord Dimensional Drawing

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Pecyn

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Gofynion Pecyn

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
