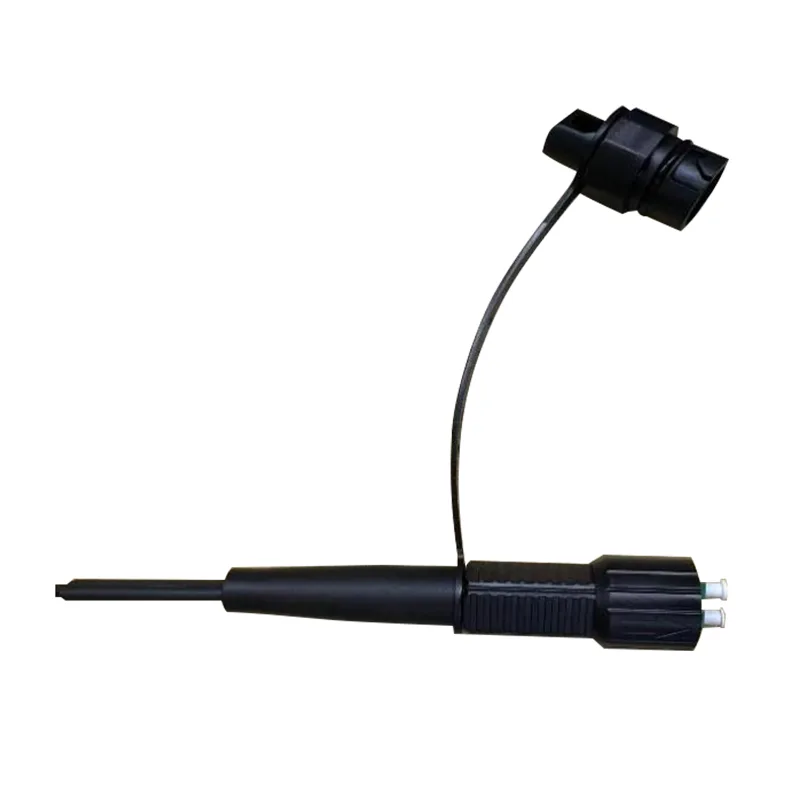

DUPLEX LC/UPC CABLE ROWN CABLE OPTICAL PATCH CORTS PATCH (ACC ACTE

Cais:● Systemau FTTX/FTTH● Ceisiadau Ethernet● Cysylltiadau CATV● Dosbarthiad signal optegol● Rhwydweithiau Optegol Goddefol (PON)● Ceisiadau asgwrn cefn, llorweddol a riser● Blychau terfynell gollwng wedi'u paru● Ardaloedd awyr agored; Amgylchedd garwNodweddion:● Colli mewnosod isel, colled dyc......

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Cais:

● Systemau FTTX/FTTH

● Ceisiadau Ethernet

● Cysylltiadau CATV

● Dosbarthiad signal optegol

● Rhwydweithiau Optegol Goddefol (PON)

● Ceisiadau asgwrn cefn, llorweddol a riser

● Blychau terfynell gollwng wedi'u paru

● Ardaloedd awyr agored; Amgylchedd garw

Nodweddion:

● Colli mewnosod isel, colled dychwelyd uchel.

● Da o ran ailadroddadwyedd a chyfnewidiadwyedd.

● Mewnosod 100%, colli dychwelyd, wyneb diwedd a.

● Arolygu ymyrraeth.

● Dygnwch mecanyddol rhagorol.

● Cydymffurfio â Telcordia GR-326-craidd.

● Yn sicrhau perfformiad uchel a dibynadwyedd wrth reoli ceblau optegol.

● Gosod ac ad -drefnu cyflym a hawdd.

● Trin syml, dim angen offeryn arbennig.

● ip68 diddos.

Manyleb dechnegol:

Cystrawennau	Unedau	Nisgrifiadau
Cyfrif ffibr		Dwplecs
Donfedd	nm	1310/1550
Colled Mewnosod	db	≤0.30
Colled dychwelyd	db	≥50 (UPC)
Lliw siaced cebl		Duon
Diamedr allanol cebl	mm	7.0 ± 0.2
Modd Ffibr		Modd Sengl: G657 A2
Deunydd siaced gebl		Lszh
Cebl	Kg/km	38 （oddeutu）
Cynnwys Argraffu		Customizable
Hyd	m	50 、 75 、 100 、 150 、 200、250 、 300 neu addasadwy (goddefgarwch: ± 0.5m)
Math o Gysylltydd		Mewnbwn:	Cytuno Cysylltydd Mini DLC/UPC
		Allbwn:	Cytuno Cysylltydd Duplex LC/UPC
Gradd gwrth -ddŵr		Ip68
Tymheredd Gweithredol	℃	-40 ° C ~ +70 ℃
Tymheredd Storio	℃	-40 ° C ~ +70 ℃

Strwythur cebl:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Manyleb cebl:

Heitemau	Nghynnwys	Gwerthfawrogom
Ffibr byffer tynn	Rhifen	2
	Theipia ’	G.657a2
	Diamedr	0.90 ± 0.05
	Materol	Lszh
	Lliwia ’	Ngwynion
Cebl simplex	Materol	Lszh
	Diamedr	2.0 ± 0.1
	Lliwia ’	Glas a Melyn
Reid	Materol	Lszh
	Diamedr	1.3 ± 0.1
	Lliwia ’	Duon
Siaced Allanol	Materol	Lszh
	Diamedr	7.0 ± 0.2
	Lliwia ’	Duon
	Trwch (mm)	1.0 ± 0.1
Pwysau cebl (kg/km) oddeutu.		38 ± 3
Prawf Ymestyn (n)		Tymor Hir: 400 n Tymor byr: 800 n
Prawf Fflatio (N/10cm)		Tymor Hir: 1000 N/10cm Tymor Byr: 2200 N/10cm
Min. Radiws plygu		10xod (statig); 20xod (deinamig)
Tymheredd Gosod		-40 ° C i +70 ° C.
Tymheredd Storio		-40 ° C i +70 ° C.

Perfformiad ffibr optegol ceblau

Perfformiad Ffibr Optegol Cabled (ITU-T Rec. G.657A2)

Heitemau	Manyleb
Math o Ffibr	Modd sengl
Deunydd ffibr	Silica dop
Cyfernod gwanhau @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 db/km ≤ 0.35 db/km ≤ 0.25 db/km ≤ 0.21 db/km ≤ 0.23 db/km
Tonfedd torri cebl	≤ 1260 nm
Tonfedd sero-gwasgariad	1300 ~ 1324 nm
Llethr sero-gwasgariad	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Gwasgariad Cromatig @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diamedr maes modd @ 1310 nm	8.5-9.3um
Gwall Concriticity Craidd / Clad	≤ 0.5 un
Diamedr cladin	125.0 ± 0.7 un
Cladin di-gylchedd	≤5%
Diamedr cotio cynradd	242 ± 7 un
Concriticity cotio / cotio cynradd	≤10 µm
Gorchuddio di-gylchedd	≤0.7%
Gwanhau gyda cholled plygu cebl 10 trowch 1 mandrel 15mm 1 trowch 1 mandrel 10mm 1 trowch 1 mandrel 7.5mm	1550nm ≤ δ 0.03 db/km 1550nm ≤ δ 0.1 db/km 1550nm ≤ δ 0.5 db/km

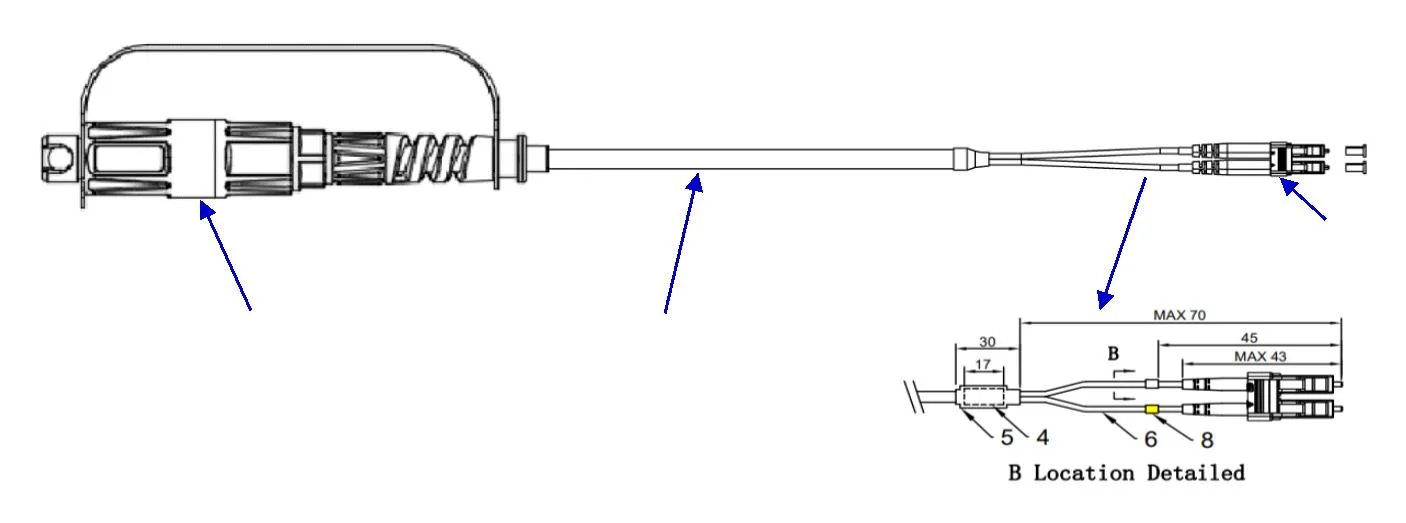

Lluniadu Dimensiwn:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Na	Disgrifiadau	QTY
1	SM G.657A2 2 Craidd gyda ffibr 2.0mm. Od7.0mm, lszh du	1
2	Cysylltydd Mini DLC Du	1
3	LC3.0 DUPLEX ar gyfer Ffibr Modd Sengl, Beige, Tiwb ar gyfer Cysylltydd IC, Gwyn	2
4	Tiwb crebachu gwres rwber, du, od 8.5mm l = 17mm	1
5	Tiwb crebachu gwres rwber, du, OD 8.5m L-30mm	2
6	Amddiffyn hyblyg gyda thiwb dur, OD 2.8mm l = 52mm	2
8	Tiwb crebachu gwres, OD3.0mm gwyn /melyn l = 5mm	2
