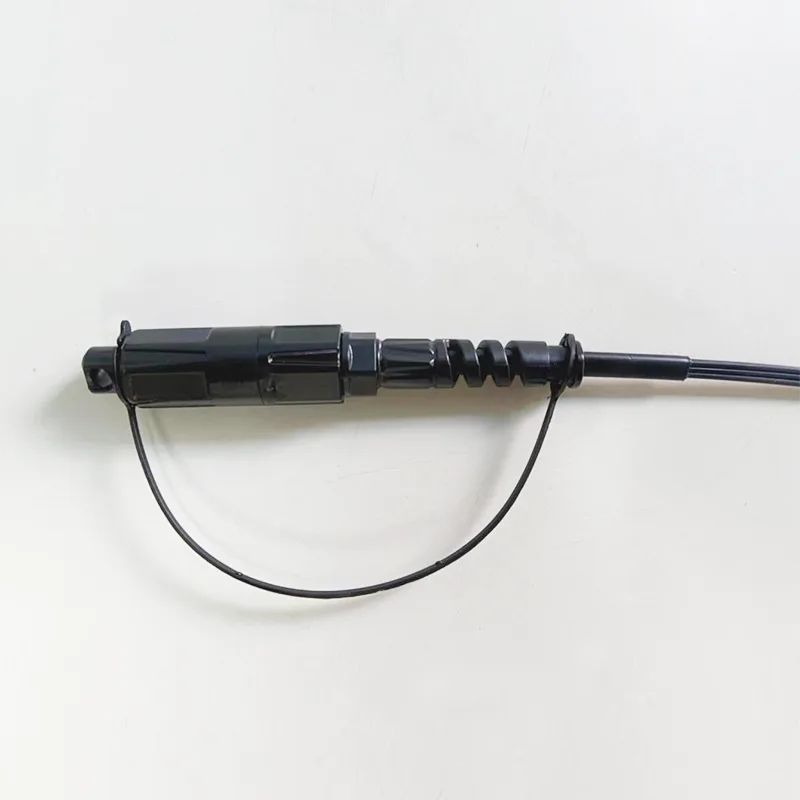

5x2mm Cable Gollwng Dŵr SC/APC Cysylltydd Optegol Pigtail Ffibr Optegol

Cais:● Systemau FTTX/FTTH● Ceisiadau Ethernet● Cysylltiadau CATV● Dosbarthiad signal optegol● Rhwydweithiau Optegol Goddefol (PON)● Ceisiadau asgwrn cefn, llorweddol a riser● Blychau terfynell gollwng wedi'u paru● Ardaloedd awyr agored; Amgylchedd garwNodweddion:● Colli mewnosod isel, colled dyc......

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Cais:

● Systemau FTTX/FTTH

● Ceisiadau Ethernet

● Cysylltiadau CATV

● Dosbarthiad signal optegol

● Rhwydweithiau Optegol Goddefol (PON)

● Ceisiadau asgwrn cefn, llorweddol a riser

● Blychau terfynell gollwng wedi'u paru

● Ardaloedd awyr agored; Amgylchedd garw

Nodweddion:

● Colli mewnosod isel, colled dychwelyd uchel.

● Da o ran ailadroddadwyedd a chyfnewidiadwyedd.

● Mewnosod 100%, colli dychwelyd, wyneb diwedd a.

● Arolygu ymyrraeth.

● Dygnwch mecanyddol rhagorol.

● Cydymffurfio â Telcordia GR-326-craidd.

● Yn sicrhau perfformiad uchel a dibynadwyedd wrth reoli ceblau optegol.

● Gosod ac ad -drefnu cyflym a hawdd.

● Trin syml, dim angen offeryn arbennig.

● ip68 diddos.

Manyleb dechnegol:

Cystrawennau	Unedau	Nisgrifiadau
Cyfrif ffibr		Syml
Donfedd	nm	1310/1550
Colled Mewnosod	db	≤0.30
Colled dychwelyd	db	≥ 60
Math o Gysylltiad		SC/APC
Ferrule		Ngherameg
Cylchoedd cysylltiad		500
Lliw siaced cebl		Duon
Diamedr allanol cebl	mm	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (heb negesydd)
Modd Ffibr		Modd Sengl: G657A2
Deunydd siaced gebl		Lszh
Cebl	Kg/km	20 ± 3
Cynnwys Argraffu		Customizable
Hyd	m	100 neu addasadwy (Goddefgarwch: ± 0.5m)
Math o Gysylltydd		Mewnbwn: Cytuno h optig SC/APC
Math o Gysylltydd		Allbwn: Heb Gysylltydd
Nhyniant (echelinol rhwng cebl a chysylltydd)	N	100
Gradd gwrth -ddŵr		Ip68
Tymheredd Gweithredol	℃	-20 ° C ~ +65 ℃
Tymheredd Storio	℃	-20 ° C ~ +65 ℃

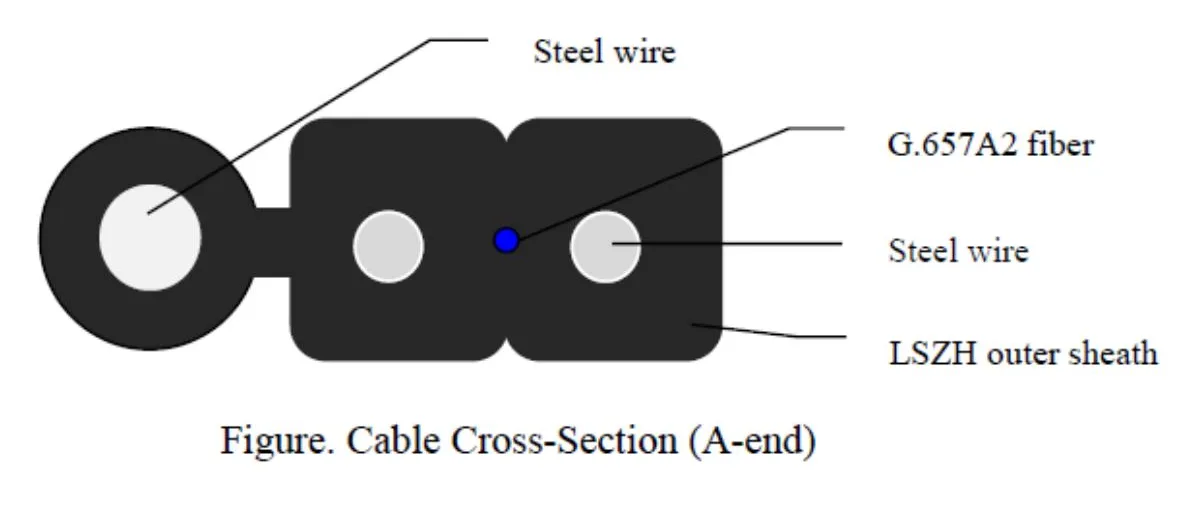

Strwythur cebl:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Ffibr Optegol	Theipia ’	G-657 A2.
	Rhif Ffibrau	1
	Lliwia ’	Glas
Gwain allanol	Dimensiwn	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (heb negesydd)
	Materol	Lszh
	Lliwia ’	Duon
Aelod Cryfder Dur	Fateria	Gwifren ddur
Aelod Cryfder Dur	Diamedrau	0.45mm
Aelod Hunan Cryfder Dur	Fateria	Gwifren ddur
Aelod Hunan Cryfder Dur	Diamedrau	1.2 mm
Mhwysedd		20 ± 3 kg/km
Teils (n)		Tymor Hir: 300N Tymor byr: 600 n
Ddamsiachem		1000n/10cm
Min. Radiws plygu		15xd (statig); 30xd (deinamig)
Amrediad tymheredd		-20 ° C i +65 ° C.

Nodwedd ffibr:

Bydd holl nodweddion y ffibr cebl (ffibr y cebl gorffenedig), o leiaf, yn unol ag argymhelliad ITU-T G.657A2 a bydd fel a ganlyn.

Baramedrau		Manyleb
Cyfernod gwanhau	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.22 db/km ≤ 0.24 db/km
Gwanhau (ar ôl cebl)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
Unffurfiaeth gwanhau yn 1310nm		≤0.05db
Unffurfiaeth gwanhau ar 1550nm		≤0.05db
Tonfedd torri cebl (λcc)		≤ 1260 nm
Tonfedd sero-gwasgariad		1300 ~ 1324 nm
Llethr sero-gwasgariad		≤ 0.092 ps/(nm^2.km)
Gwerth absoliwt gwasgariad yn 1288nm ~ 1339nm		≤3.5ps/(nm · km)
Gwerth absoliwt gwasgariad yn 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Gwasgariad ar 1550nm		≤18ps/(nm · km)
Gwasgariad yn 1625nm		≤23ps/(nm · km)
Diamedr Maes Modd (MFD) yn 1310Nm		8.60 ± 0.4mm
Diamedr Maes Modd (MFD) ar 1550Nm		9.4-10.4mm
Ffibr Gwasgariad Modd Polareiddio (PMD)		≤0.125ps/km^1/2
Cebl Gwasgariad Modd Polareiddio (PMD)		≤0.200ps/km^1/2
Cyfernod PMD	M	20 ceblau
	Q	0.01%
	PMDQ	≤0.20ps/km^1/2
Nodweddion geometregol
Diamedr cladin		125 ± 0.8mm
Cladin di-gylchedd		≤1.0%
Gwall cryno craidd/cladin		≤0.8mm
Diamedr ffibr gyda gorchudd (heb ei liwio)		245 ± 10μm
Diamedr ffibr gyda gorchudd (lliw)		250 ± 10μm
Gwall Crynodiad Cladin/Gorchudd		≤12.0mm
Tensiwn		100kpsi neu 0.69gpa
Tynnu'r cotio (n)		1.0 ～ 9.0
Nodweddion mecanyddol
Colled macrobend ar 1550nm	R = 15mm, 10 tro	≤0.03db
	R = 10mm, 1Turn	≤0.10db
	R = 7.5mm, 1Turn	≤0.5db
Colled macrobend yn 1625nm	R = 15mm, 10 tro	≤0.10db
	R = 10mm, 1Turn	≤0.20db
	R = 7.5mm, 1Turn	≤1.0db

Lluniadu Dimensiwn:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pecyn:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Gofynion Pecyn:

Maint Carton ： 600*320*265mm ， Tâp Selio Tryloyw "I" Blwch Selio Ffont.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

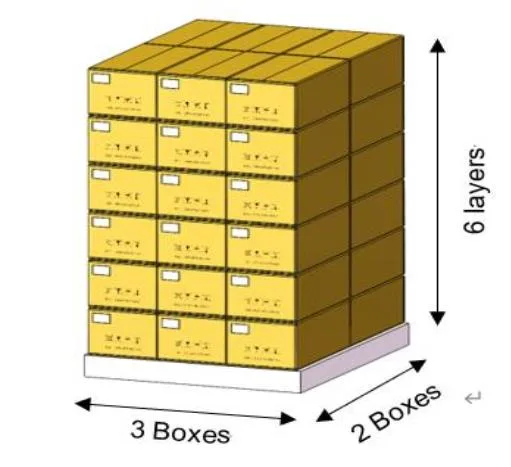

Diagram sgematig o blât pren:

Maint plât pren ： 1200 *1000mm.

Gofynion pentyrru: Un haen o chwe blwch, yn pentyrru chwe haen.

Amddiffyniad ongl dde uchaf uchaf, ac yna defnyddiwch wregys pacio ffont "#" yn dynn.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
