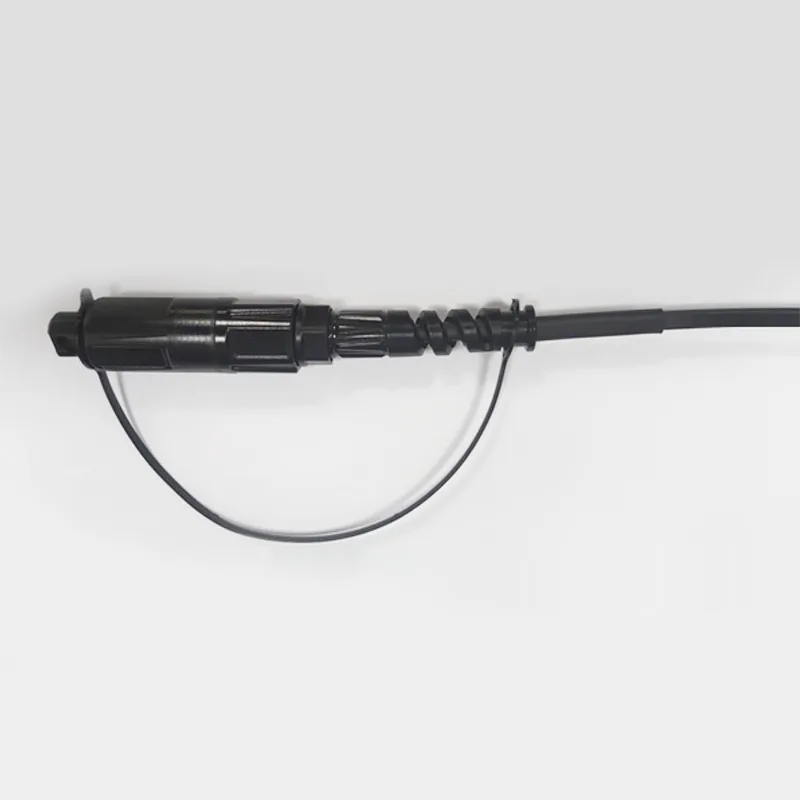

φ5mm Cable Ffibr Gwrth -ddŵr Optitap SC/APC Connector Patch llinyn

Cais:● Systemau FTTX/FTTH● Ceisiadau Ethernet● Cysylltiadau CATV● Dosbarthiad signal optegol● Rhwydweithiau Optegol Goddefol (PON)● Ceisiadau asgwrn cefn, llorweddol a riser● Blychau terfynell gollwng wedi'u paru● Ardaloedd awyr agored; Amgylchedd garwNodweddion:● Colli mewnosod isel, colled dyc......

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Cais:

● Systemau FTTX/FTTH

● Ceisiadau Ethernet

● Cysylltiadau CATV

● Dosbarthiad signal optegol

● Rhwydweithiau Optegol Goddefol (PON)

● Ceisiadau asgwrn cefn, llorweddol a riser

● Blychau terfynell gollwng wedi'u paru

● Ardaloedd awyr agored; Amgylchedd garw

Nodweddion:

● Colli mewnosod isel, colled dychwelyd uchel.

● Da o ran ailadroddadwyedd a chyfnewidiadwyedd.

● Mewnosod 100%, colli dychwelyd, wyneb diwedd a.

● Arolygu ymyrraeth.

● Dygnwch mecanyddol rhagorol.

● Cydymffurfio â Telcordia GR-326-craidd.

● Yn sicrhau perfformiad uchel a dibynadwyedd wrth reoli ceblau optegol.

● Gosod ac ad -drefnu cyflym a hawdd.

● Trin syml, dim angen offeryn arbennig.

● ip68 diddos.

Manyleb dechnegol llinyn patsh

Cystrawennau	Unedau	Nisgrifiadau
Cyfrif ffibr		Syml
Donfedd	nm	1310/1550
Colled Mewnosod	db	≤0.50 (nodweddiadol: 0.3)
Colled dychwelyd	db	≥55 (APC)
Lliw siaced cebl		Duon
Diamedr allanol cebl	mm	Φ5.0 (± 0.2)
Modd Ffibr		Modd Sengl: G657 A2
Deunydd siaced gebl		LSZH (Amddiffyn UV a Gwrthiant Tân)
Cebl	Kg/km	28 （oddeutu）
Cynnwys Argraffu		Customizable
Hyd	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Goddefgarwch: ± 0.5m)
Math o Gysylltydd		Mewnbwn: Accord OpTitap SC/APC
Math o Gysylltydd		Allbwn: Accord OpTitap SC/APC
Gradd gwrth -ddŵr		Ip68
Cryfder tynnol	N	200
Tymheredd Gweithredol	℃	-20 ~ +65

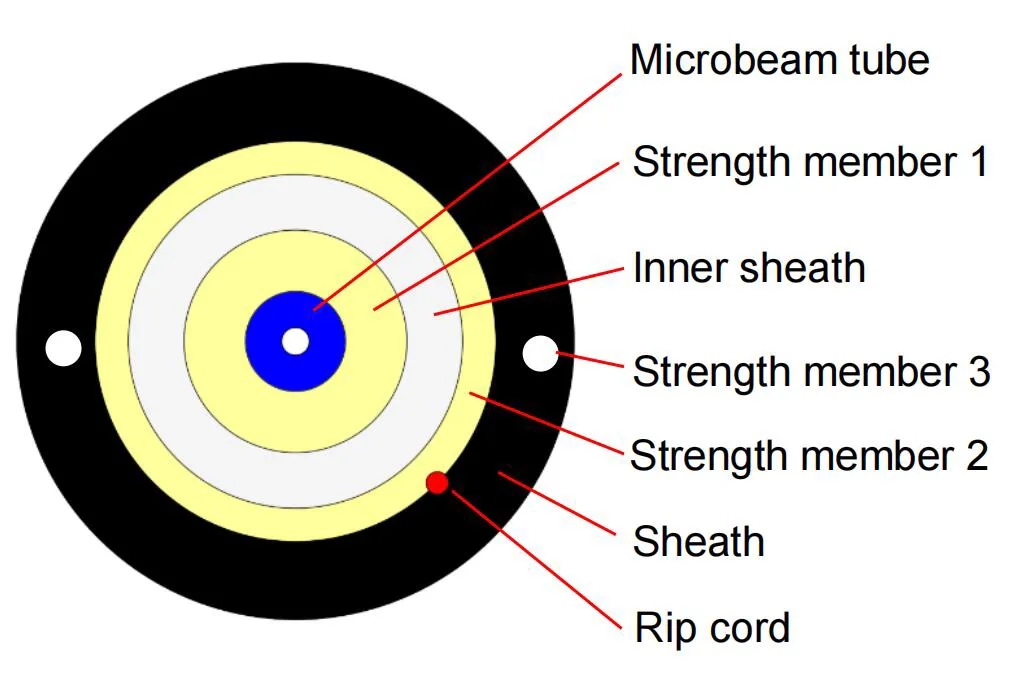

Croestoriad cebl

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Maint strwythur cebl

Heitemau	Nghynnwys	Fanylebau
Ffibrau	Rhifen	1
	Theipia ’	G.657a2
	Lliwia ’	Glas
Tiwb Microbeam	Materol	Lszh
	Lliwia ’	Glas
	Diamedr	0.9 ± 0.05
Gwain fewnol	Diamedr	2.2 ± 0.05
	Trwch (mm)	0.4 ± 0.05
	Lliwia ’	Ifori/gwyn/llwydfelyn
	Materol	Lszh
	Aelod Cryfder 1	Edafedd aramid 1100d*3
Aelod Cryfder 2	Materol	Edafedd aramid
Aelod Cryfder 2	Feintiau	1100D*7
Aelod Cryfder 3	Materol	FRP wedi'i gludo
Aelod Cryfder 3	Diamedr	0.5*2
Rip llinyn	Rhifen	1
Rip llinyn	Lliwia ’	Coched
Ngwas	Materol	LSZH (Amddiffyn UV a Gwrthiant Tân)
	Diamedr	5.0 ± 0.2
	Trwch (mm)	1.1 ± 0.1
	Lliwia ’	Duon
Cebl	Kg/km	28 ± 3

Perfformiad cebl ffibr optegol

Bydd holl nodweddion y ffibr cebl (ffibr y cebl gorffenedig), o leiaf, yn unol ag argymhelliad ITU-T G.657A2 a bydd fel a ganlyn.

Heitemau	Manyleb
Math o Ffibr	Modd sengl
Deunydd ffibr	Silica dop
Cyfernod gwanhau @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Ar ôl ffurfio cebl @ 1310 nm @ 1550 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.25 db/km ≤ 0.22 db/km ≤ 0.25 db/km ≤ 0.36 db/km ≤ 0.22 db/km
Tonfedd torri cebl	≤ 1260 nm
Tonfedd sero-gwasgariad	1300 ~ 1324 nm
Llethr sero-gwasgariad	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Gwasgariad Cromatig @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diamedr maes modd @ 1310 nm	8.5-9.3um
Gwall Concriticity Craidd / Clad	≤ 0.5 un
Diamedr cladin	125.0 ± 0.7 un
Cladin di-gylchedd	≤5%
Diamedr cotio cynradd	242 ± 7 un
Concriticity cotio / cotio cynradd	≤10 µm
Gorchuddio di-gylchedd	≤0.7%
Gwanhau gyda cholled plygu cebl 1 trowch 1 mandrel 7.5mm 10 yn troi 1 mandrel 15mm	1550nm ≤ δ 0.10 db/km 1550nm ≤ δ 0.03 db/km

Ystod Tymheredd y Cais

Ystod Tymheredd Gweithredol	: -20 ℃ i +65 ℃
Ystod Tymheredd Storio / Trafnidiaeth	: -20 ℃ i +65 ℃
Ystod Tymheredd Gosod	: -20 ℃ i +65 ℃

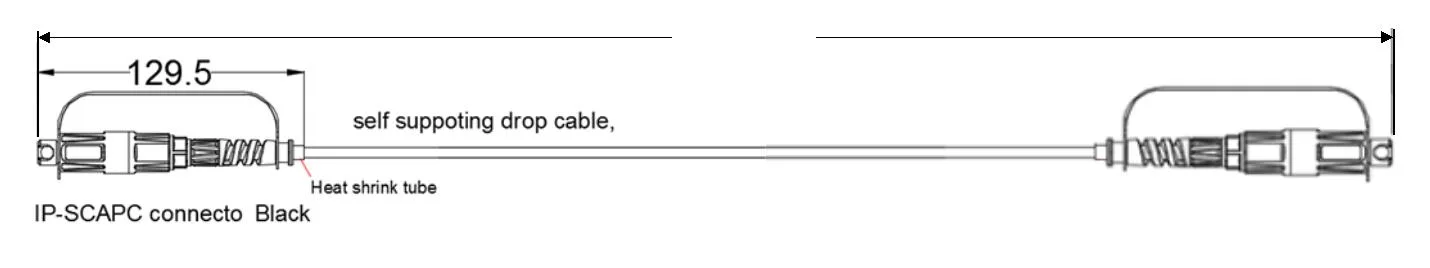

Lluniad dimensiwn

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

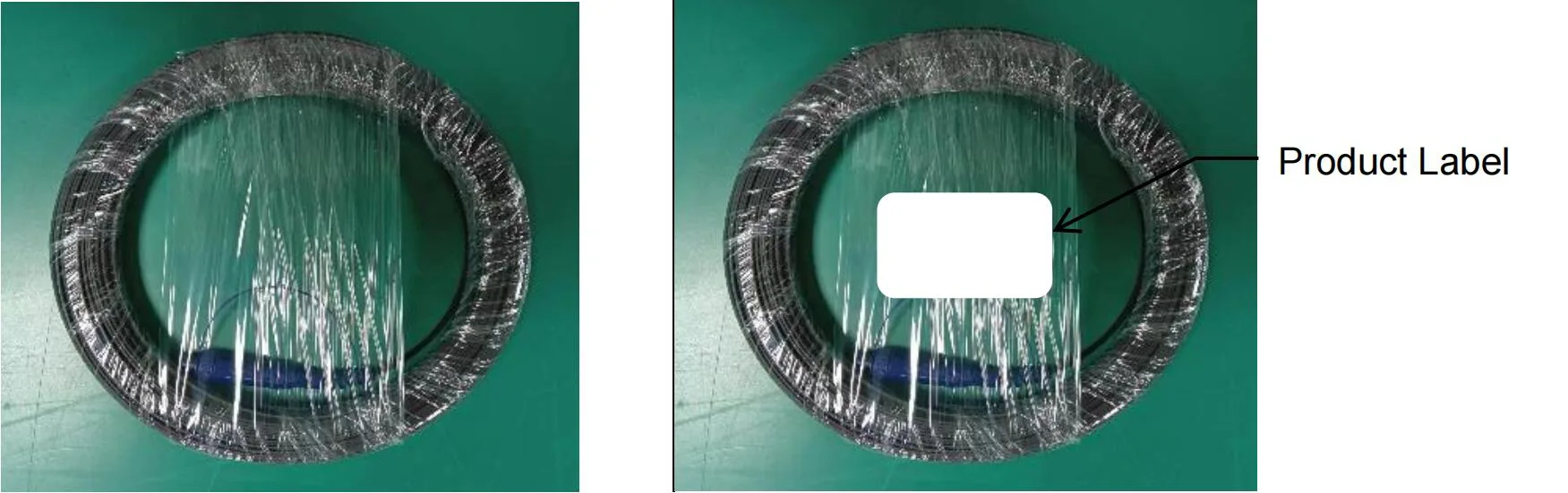

Pecynnau

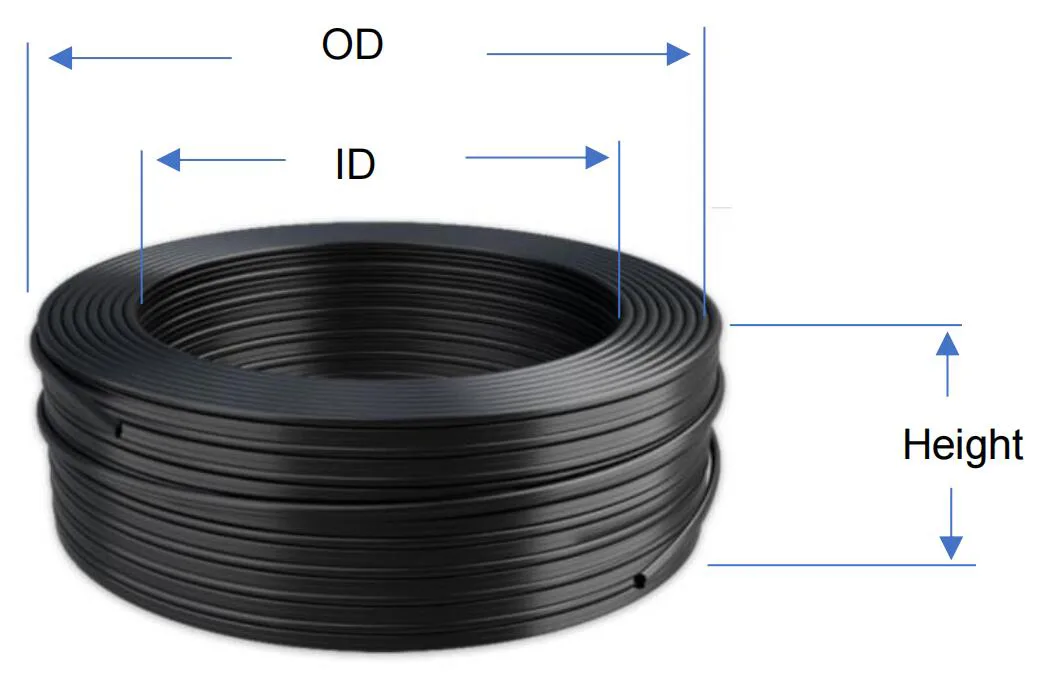

Dirwyn coil ffibr:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
