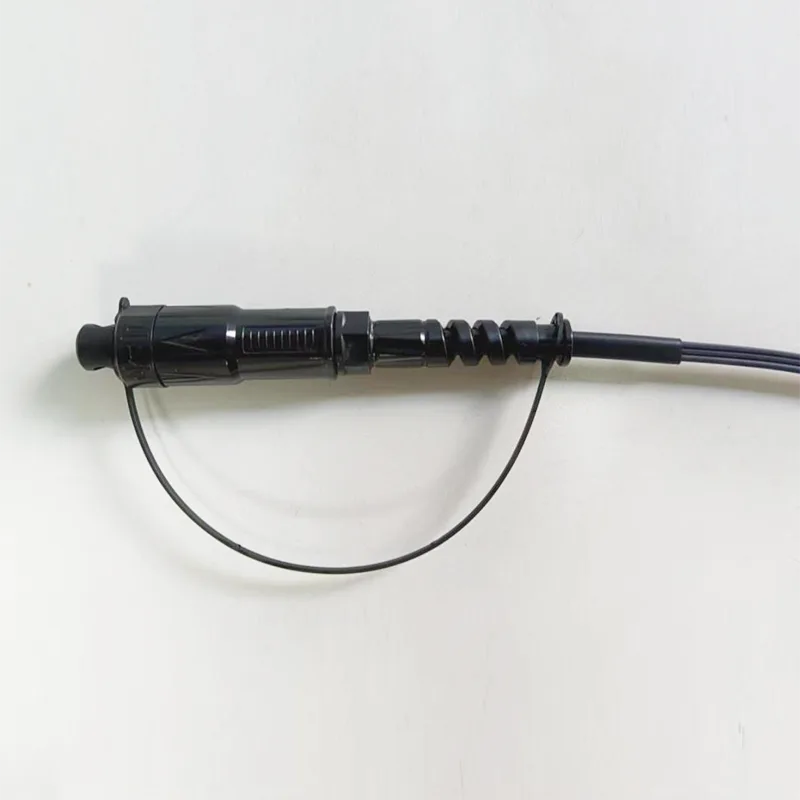

φ5mm Cable Gollwng Diddos H Optic SC/APC Connector Patch Cord

Cais:● Systemau FTTX/FTTH● Ceisiadau Ethernet● Cysylltiadau CATV● Dosbarthiad signal optegol● Rhwydweithiau Optegol Goddefol (PON)● Ceisiadau asgwrn cefn, llorweddol a riser● Blychau terfynell gollwng wedi'u paru● Ardaloedd awyr agored; Amgylchedd garwNodweddion:● Colli mewnosod isel, colled dyc......

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Cais:

● Systemau FTTX/FTTH

● Ceisiadau Ethernet

● Cysylltiadau CATV

● Dosbarthiad signal optegol

● Rhwydweithiau Optegol Goddefol (PON)

● Ceisiadau asgwrn cefn, llorweddol a riser

● Blychau terfynell gollwng wedi'u paru

● Ardaloedd awyr agored; Amgylchedd garw

Nodweddion:

● Colli mewnosod isel, colled dychwelyd uchel.

● Da o ran ailadroddadwyedd a chyfnewidiadwyedd.

● Mewnosod 100%, colli dychwelyd, wyneb diwedd a.

● Arolygu ymyrraeth.

● Dygnwch mecanyddol rhagorol.

● Cydymffurfio â Telcordia GR-326-craidd.

● Yn sicrhau perfformiad uchel a dibynadwyedd wrth reoli ceblau optegol.

● Gosod ac ad -drefnu cyflym a hawdd.

● Trin syml, dim angen offeryn arbennig.

● ip68 diddos.

1. Manyleb dechnegol Cord Patch

Cystrawennau	Unedau	Nisgrifiadau
Cyfrif ffibr		Syml
Donfedd	nm	1310/1550
Colled Mewnosod	db	≤0.30 (nodweddiadol: 0.15)
Colled dychwelyd	db	≥ 60
Math o Gysylltiad		SC/APC
Ferrule		Ngherameg
Cylchoedd cysylltiad		500
Lliw siaced cebl		Duon
Diamedr allanol cebl	mm	5.0 ± 0.2
Modd Ffibr		Modd Sengl: G657A2
Deunydd siaced gebl		Hdpe
Cebl	Kg/km	22 （oddeutu）
Cynnwys Argraffu		Customizable
Hyd	m	50 、 75 、 125 、 175 neu addasadwy (Goddefgarwch: ± 0.5m)
Math o Gysylltydd		Mewnbwn ： Cytuno h optig SC/APC
Math o Gysylltydd		Allbwn ： Cytuno H Optic SC/APC
Tyniant (echelinol rhwng cebl a chysylltydd)	N	200
Gradd gwrth -ddŵr		Ip68
Tymheredd Gweithredol	℃	-25 ° C ~ +70 ℃
Tymheredd Storio	℃	-25 ° C ~ +70 ℃

2. Croestoriad cebl

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Maint strwythur cebl

Heitemau	Nghynnwys	Fanylebau
Ffibr byffer tynn	Rhifen	1
	Theipia ’	G.657a2
	Lliwia ’	Glas
	Materol	Lszh
	Diamedr	0.90 ± 0.05
Gwain fewnol	Diamedr	2.8 ± 0.2
	Trwch (mm)	0.25 ± 0.05
	Lliwia ’	Ngwynion
	Materol	Lszh
Aelod Cryfder 1	Materol	FRP wedi'i gludo
Aelod Cryfder 1	Feintiau	0.5*2
Aelod Cryfder 2	Materol	Edafedd aramid + dŵr yn blocio edafedd gwydr
Rip llinyn	Rhifen	1
Rip llinyn	Lliwia ’	Coched
Ngwas	Materol	Hdpe
	Diamedr	5.0 ± 0.2
	Trwch (mm)	1.1 ± 0.1
	Lliwia ’	Duon
Cebl weigth	Kg/km	22 ± 3

4. Deunydd cebl

4.1 Ffibr Optegol

Bydd holl nodweddion y ffibr cebl (ffibr y cebl gorffenedig), o leiaf, yn unol ag argymhelliad ITU-T G.657A2 a bydd fel a ganlyn.

Heitemau	Manyleb
Math o Ffibr	Modd sengl
Deunydd ffibr	Silica dop
Cyfernod gwanhau @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Ar ôl ffurfio cebl @ 1310 nm @ 1550 nm	≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.25 db/km ≤ 0.22 db/km ≤ 0.25 db/km ≤ 0.36 db/km ≤ 0.22 db/km
Tonfedd torri cebl	≤ 1260 nm
Tonfedd sero-gwasgariad	1300 ~ 1324 nm
Llethr sero-gwasgariad	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Gwasgariad Cromatig @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diamedr maes modd @ 1310 nm	8.5-9.3um
Gwall Concriticity Craidd / Clad	≤ 0.5 un
Diamedr cladin	125.0 ± 0.7 un
Cladin di-gylchedd	≤5%
Diamedr cotio cynradd	242 ± 7 un
Concriticity cotio / cotio cynradd	≤10 µm
Gorchuddio di-gylchedd	≤0.7%
Gwanhau gyda cholled plygu cebl 1 trowch 1 mandrel 7.5mm 10 yn troi 1 mandrel 15mm	1550nm ≤ δ 0.10 db/km 1550nm ≤ δ 0.03 db/km

5. Perfformiad cebl ffibr optegol

5.1 Radiws plygu cebl:

10 x Diamedr cebl (ar ôl ei osod): 50mm

Diamedr cebl 20 x (yn ystod y gosodiad): 100mm

6. Prawf Perfformiad Mecanyddol ac Amgylcheddol

S/n	Heitemau	Dull Prawf	Amod derbyn
1	Cryfder tynnol IEC 794-1-E1	- Llwyth: 1200n - Hyd y cebl o dan lwyth: 50 m - Amser Llwyth: ≥1min.	- Newid colled ≤ 0.1 db/km@1550 nm -Ni difrod i siaced allanol ac elfennau mewnol.
2	Prawf mathru IEC 794-1-E3	- Llwyth: 500N/100mm*100mm - Amser Llwyth: ≥1min.	- Newid colled ≤ 0.1 db/km@1550 nm -Ni difrod i siaced allanol ac elfennau mewnol.
3	Gwrthiant Effaith IEC 794-1-E4	- Pwyntiau Effaith: 5 -Times o bob pwynt: 1 - Effaith Ynni: 1N.M - Radiws pen morthwyl: 12.5mm - Cyfradd Effaith: 2 eiliad/beicio	- Newid colled ≤ 0.1 db/km@1550 nm -Ni difrod i siaced allanol ac elfennau mewnol.
4	Plygu dro ar ôl tro IEC 794-1-E6	- Radiws plygu: 20 x diamedr cebl - Llwyth: 20 n - Cyfradd Hyblyg: 3 eiliad/beicio - Crymedd cylchol: 30	- Newid colled ≤ 0.1 db/km@1550 nm -Ni difrod i siaced allanol ac elfennau mewnol.
5	Toriad IEC 794-1-E7	- Hyd: 1 m - Llwyth: 50 n - Cyfradd Twist: 1 munud/beic - ongl twist: ± 180 ° - Nifer y Cylch: 10	- Newid colled ≤ 0.1 db/km@1550 nm -Ni difrod i siaced allanol ac elfennau mewnol.
6	Nhymheredd Prawf Beicio IEC 794-1-F1	- Tymheredd Cam: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Amser fesul pob cam: 24 awr - Nifer y cylch: 2	- Newid colled ≤ 0.1 db/km@1550 nm - Dim toriad ffibr a dim difrod gwain.

7. Llunio dimensiwn llinyn patch

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

8. Pecyn

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Gofynion Pecyn

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
