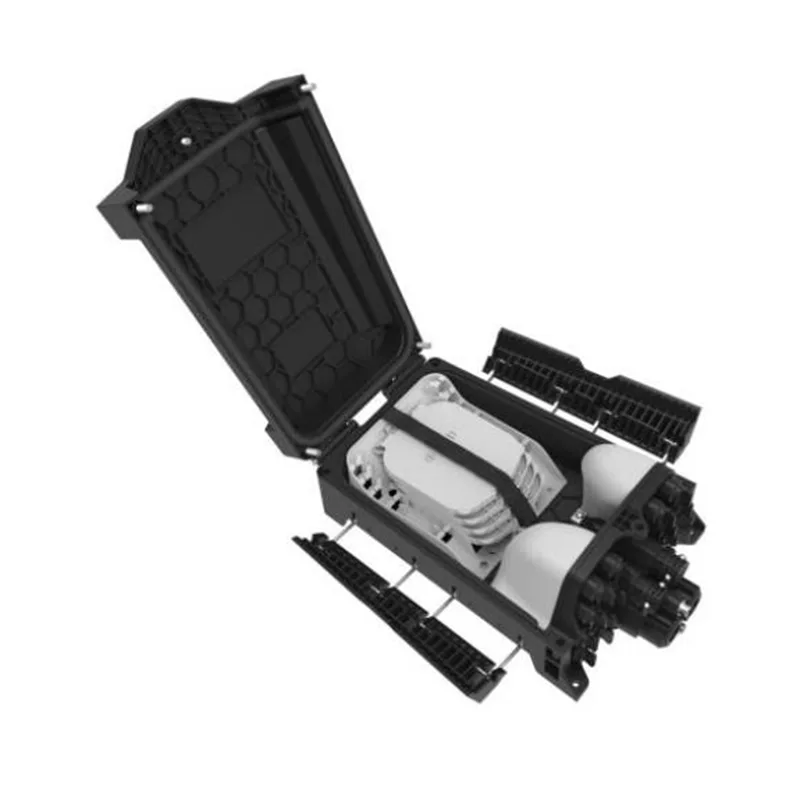

Blwch Dosbarthu Cebl Optig Ffibr wedi'i Gysylltu ymlaen llaw GFS-016-007C

1. Cyffredinol

1.1 Disgrifiad

Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer y FTTX rhwydwaith.

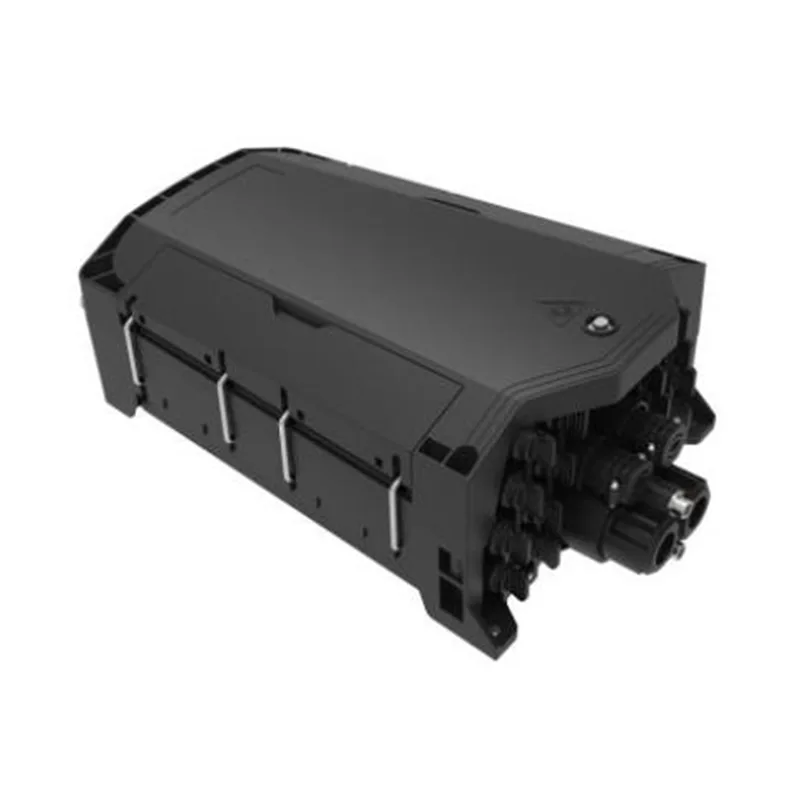

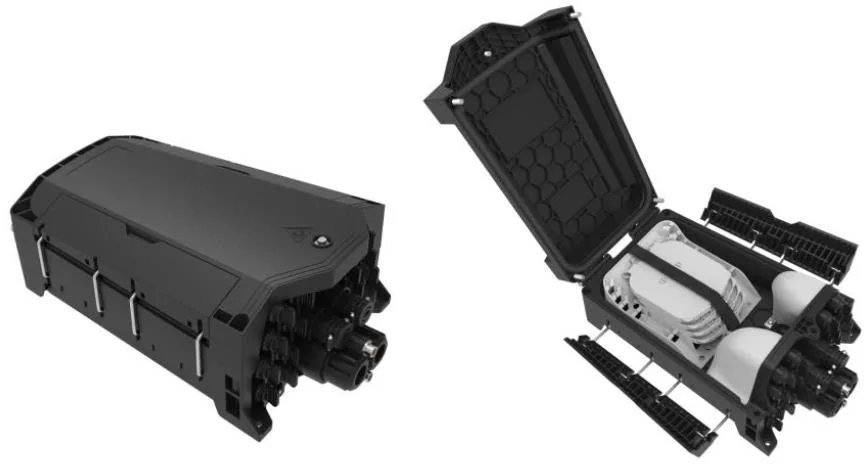

Ymddangosiad GFS-016-007C

1.2 Safonau yn Cydymffurfio

Mae'r cynhyrchiad a gynigir wedi'u cynllunio, eu cynhyrchu a'u profi yn unol â'r safonau fel a ganlyn:

1.3 amgylchedd cymwysiadau

2. Nodweddion

1. Mae'r gragen waelod a'r gorchudd uchaf yn cael eu weldio gan weldio plât poeth, nad yw'n ddatodadwy.

2. Deunydd: PP+GF.

3. Prawf lleithder, diddos, gwrth-lwch, gwrth-heneiddio.

4. Lefel amddiffyn hyd at IP68.

5. 1 Mynediad cebl optegol hirgrwn, 2 gofnod cebl optegol cangen ac 16 o addaswyr wedi'u cysylltu ymlaen llaw.

6. Mae gwahanol fathau o hambyrddau sbleis ar gael.

7. Dull Gosod: Wedi'i osod ar bolyn, wedi'i osod ar yr awyr, wedi'i osod ar wal.

3. Manylebau

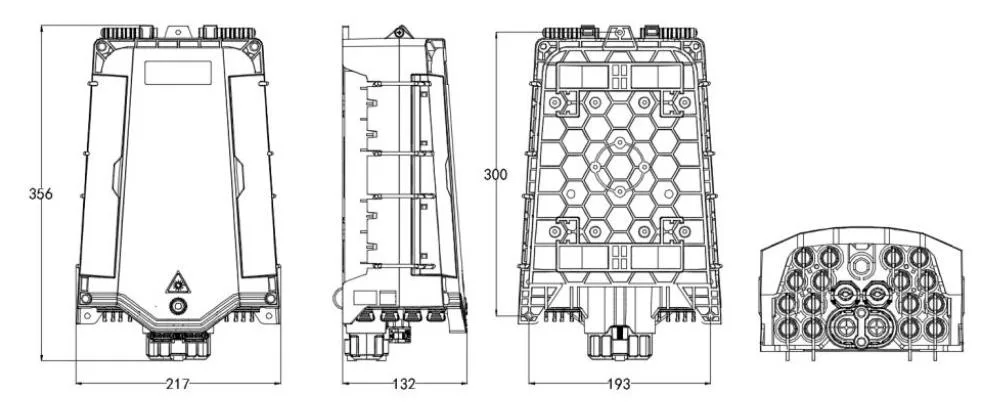

3.1 Manylebau Mecanyddol

4. Cyfluniad

4.1 Prif Baramedrau Optegol

Mae'r paramedrau optegol a ddangosir yn y tabl uchod yn werthoedd diofyn, a gellir eu haddasu yn unol â'r gofynion.

5. Llun Cynnyrch

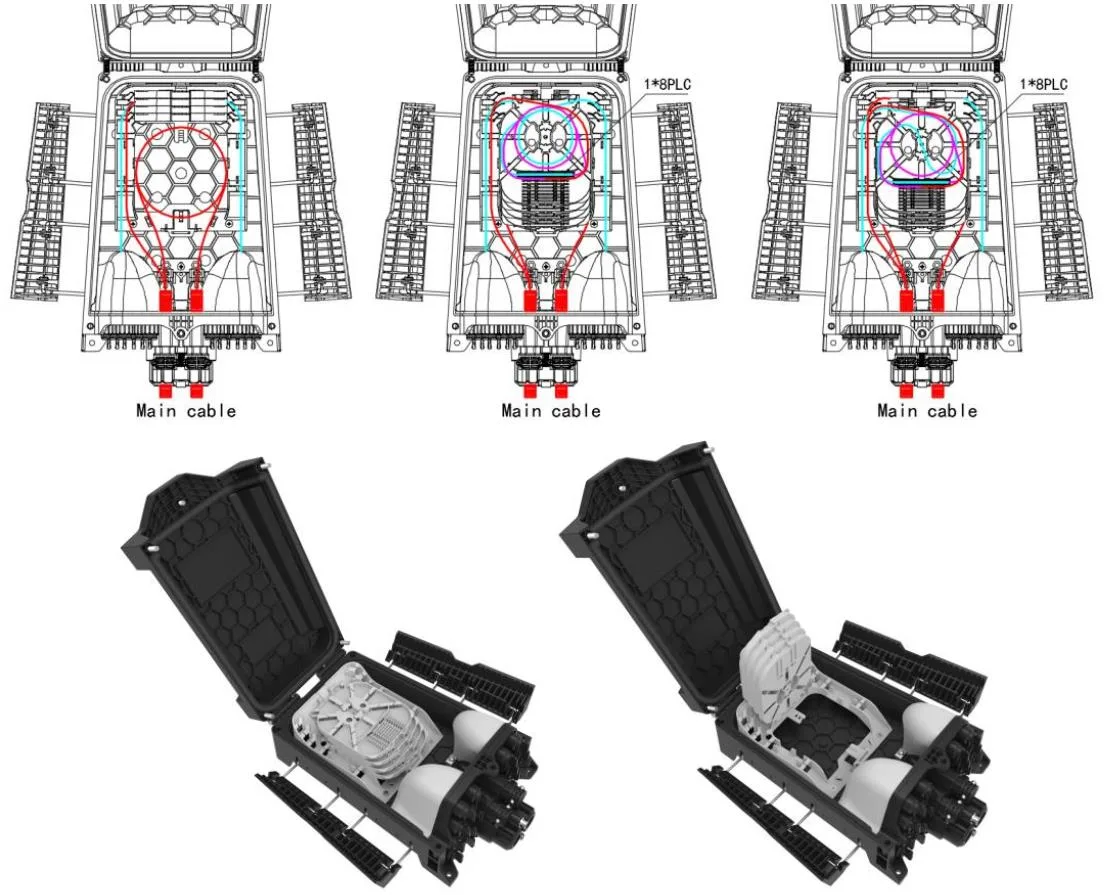

5.1 Ffyrdd Cebl Cynnyrch:

Diagram Llwybro GFS-016-007C

5.2 Hambwrdd splicing

Heitemau	Hambwrdd splicing a	Hambwrdd splicing b	Hambwrdd splicing c
Dimensiynau (h*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Pwysau Net (kg)	0.017	0.026	0.026
Ddelweddwch
Lliwia ’	Pantone 428c	Pantone 428c	Pantone 428c
Materol	Pc+abs/abs	Pc+abs/abs	Pc+abs/abs
Gallu splicing hambwrdd (creiddiau)	12  (1 haen o lewys amddiffynnol crebachadwy gwres)	16  (2 haen o lewys amddiffynnol crebachadwy gwres)	2 (2 haen o lewys amddiffynnol crebachadwy gwres)
Capasiti holltwr atray (Cyfrifiaduron personol)	/	1  (PLC 1x2, 1x4, 1x8, ffibr 0.9mm, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, ffibr 0.9mm, 60x7x4mm), 1 (PLC 1x16, ffibr 0.9mm, 60x12x4mm), 1  (1*2 fbt, ffibr 0.9mm, Ø3*60mm)
Uchafswm (cyfrifiaduron personol)	8	4	4
Diofyn (cyfrifiaduron personol)	/	4	/

Nodyn:

1. Gellir cymysgu'r hambyrddau uchod yn unol â'r gofynion.

2. Rheolau Cyfluniad: 2a = 1b = 1c Mae'r mathau o ddisgiau ffibr yn cynyddu'n barhaus

5.3 ategolion

Nifwynig	Rhan Enw	Llun cyfeirnod	Unedau	Feintiau	Sylw
1	Defnyddwyr'Manual	/	PCs	1	Yn
2	Adroddiad Prawf holltwr	/	PCs	1	Yn

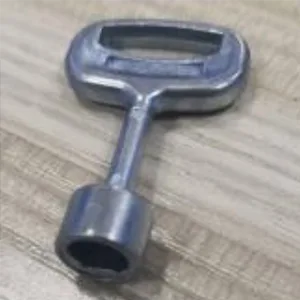

3	Allwedd		PCs	1	Math “D”
4	Llawes Amddiffyn Gwres-Shrinkable		PCs	16	L = 45mm, dewisol fel cais cwsmer

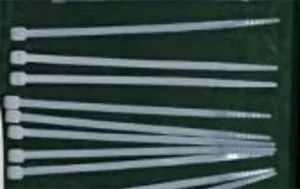

5	Tei cebl neilon		PCs	10	3x100mm

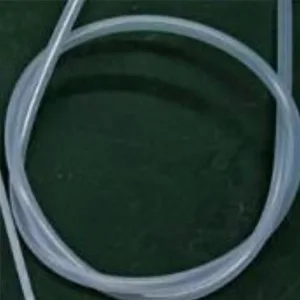

6	Tiwb amddiffyn ffibr noeth		PCs	1	Od5mm x 50cm
7	Cit wedi'i osod ar y wal		hul	1	Dewisol fel cais cwsmer. (Plug plastig estynedig φ8x40mm, sgriwiau hunan-tapio Phillips M5x40mm.)

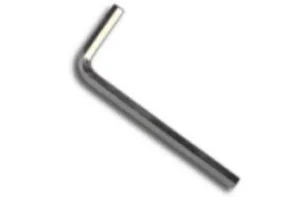

8	M6 ALLWEDD ALLEN		PCs	1	M6

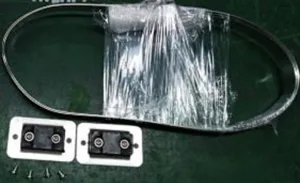

9	Pecyn wedi'i osod ar bolyn		hul	1	Dewisol fel cais cwsmer
10	Pecyn wedi'i osod ar yr awyr		hul	1	Dewisol fel cais cwsmer

6. Nodweddion Amgylcheddol

Mae'r cynnyrch hwn yn cydymffurfio â Chyfarwyddeb Diogelu'r Amgylchedd ROHS, ac nid yw cynnwys plwm, cadmiwm, mercwri, cromiwm hecsavalent, biffenyl polybrominedig (PBB) (PBB) ac ether diphenyl polybrominedig (PBDE) yn fwy na'r terfyn.

7. Gosod

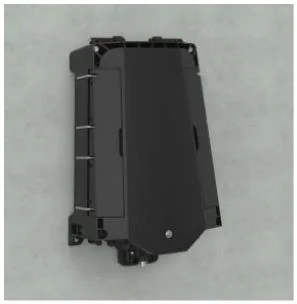

7.1. Gosodiad wedi'i osod ar y wal

Driliwch 3 twll yn y wal yn ôl y dimensiwn yn Nhabl 3.1, rhowch y plwg ehanguφ7.5*40, rhowch y blwch i gyd -fynd â'r tyllau a defnyddio sgriwiau i'w cau.

Gosodiad wedi'i osod ar wal

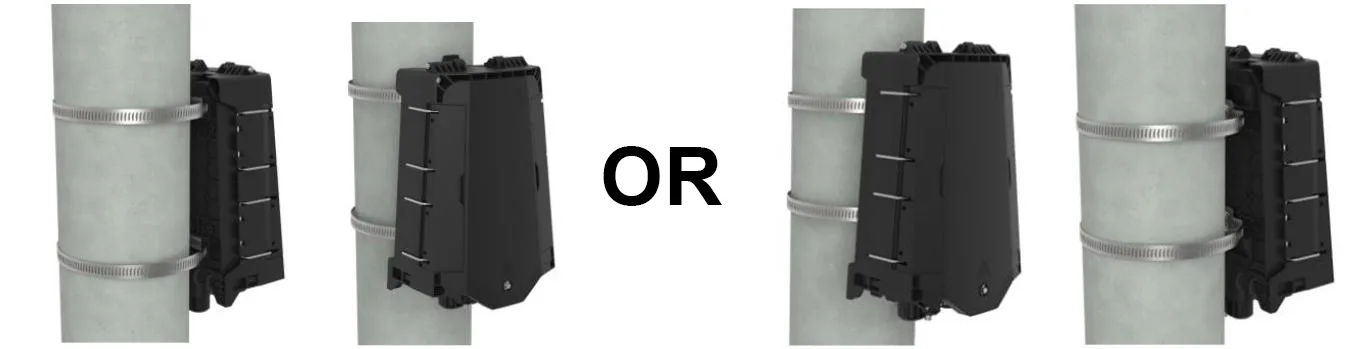

7.2. Gosodiad wedi'i osod ar bolyn

Pasiwch y cylch cylch trwy slot y plât cefn a'i drwsio ar y polyn telathrebu

Gosodiad wedi'i osod ar bolyn

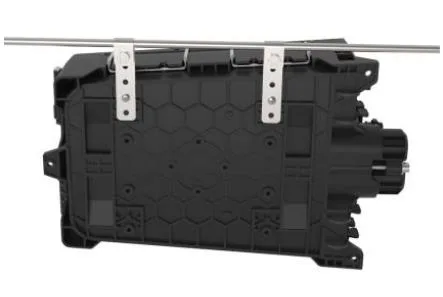

7.3 Gosod wedi'i osod ar wal (gyda hambwrdd storio cebl gollwng)

Clymwch y ddau a osodwyd ar siasi y gorbenion wedi'u hongian ar y wifren, ac yna eu bolltio, atal yr achos rhag cwympo i ffwrdd.

Y strwythur gorbenion

8. Gweithrediad Cysylltydd

8.1 Addasydd Cyn -Gysylltiedig - A （E）

⚫ Cylchdroi rhan saeth o gysylltydd ffibr yn wrthglocwedd a thynnwch y cap llwch allan.

⚫ Mae'r rhan saeth o'r cysylltydd ffibr uwch ei phen, mewnosodwch y cysylltydd ffibr yn y soced ac yna cylchdroi'r saeth rhan clocwedd.

8.2 Addasydd Cyn -Gysylltiedig - B （XL）

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd

8.3 Addasydd Cyn -Gysylltiedig - C.

⚫ Gwthiwch y cylch llithro ar y plwg preform ffibr optegol i gyfeiriad y saeth i gael gwared ar y cap llwch; Pwyswch y botwm i fynd â'r cap llwch allan ar yr addasydd i gyfeiriad y saeth.

⚫ Alinio corff y plwg preform â'r bwcl addasydd nes ei fod wedi'i glymu. Cysylltwch y ddau orchudd llwch yn yr un modd.

⚫ Mae'r plwg parod wedi'i osod wedi'i osod yn gwthio'r cylch llithro i ryddhau'r bwcl, ac yna tynnwch y prif gorff yn ôl i'w wahanu.

8.4 Addasydd Cyn -Gysylltiedig - D.

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth.

⚫ Cysylltwch y plwg D wedi'i gysylltu ymlaen llaw a'r addasydd D wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.5 Addasydd Cyn -Gysylltiedig - E (a)

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a'r gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth

⚫ Cysylltwch y plwg E wedi'i gysylltu ymlaen llaw a'r addasydd E wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.6 Addasydd Cyn -Gysylltiedig -F

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd.

8.7 Addasydd Cyn -Gysylltiedig - G.

9. Pecyn

1pc mewn bag swigen, 480*400mm;

1pc mewn carton bach, 365*225*145mm, pwysau gros yw 2.1kg;

8pcs mewn carton rhychog mawr, 470*385*615 mm, pwysau gros yw 18kg.
