Cebl Ffibr Optig Dosbarthu Amlbwrpas (≥24F)

Dosbarthiad Amlbwrpas Mae cebl ffibr optig (≥24F) yn defnyddio is-unedau aml-graidd (φ900μm o ffibr optegol wedi'i bwffio'n dynn, elfennau atgyfnerthu aramid), craidd atgyfnerthu canolog nad yw'n fetelaidd, mae'r is-unedau cebl optegol yn cael eu dirdro Mae gwain deunydd sero-halogen (LSZH, mwg isel, heb halogen, gwrth-fflam) yn allwthiol ar y tu allan.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Nodweddion

Strwythur aelodau cryfder anfetelaidd sownd yn sicrhau bod y cebl yn dioddef cryfder tynnol mwy

Mae gan ffibr byffer tynn berfformiad gwrth-fflam rhagorol

Edafedd aramid fel aelod cryfder yn gwneud cebl yn cael cryfder tynnol rhagorol

Mae'r deunydd allanol yn gwrthsefyll cyrydiad, yn ddiddos, yn gwrthsefyll UV, yn wrth-fflam ac yn gyfeillgar i'r amgylchedd.

Ngheisiadau

Dosbarthiad cebl pwrpas

Cebl dosbarthu asgwrn cefn mewn adeilad

Patchcord ffibr aml -optegol

Safonau

Cyfarfod â safonau YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, ac ati. Yn ogystal â chynhyrchion PVC cyffredin, mae yna hefyd gynhyrchion sydd wedi pasio ardystiadau UL OFNR ac OFNP. Mae cynhyrchion LSZH yn defnyddio gwahanol ddefnyddiau i gwrdd â IEC60332-1 neu IEC60332-3C.

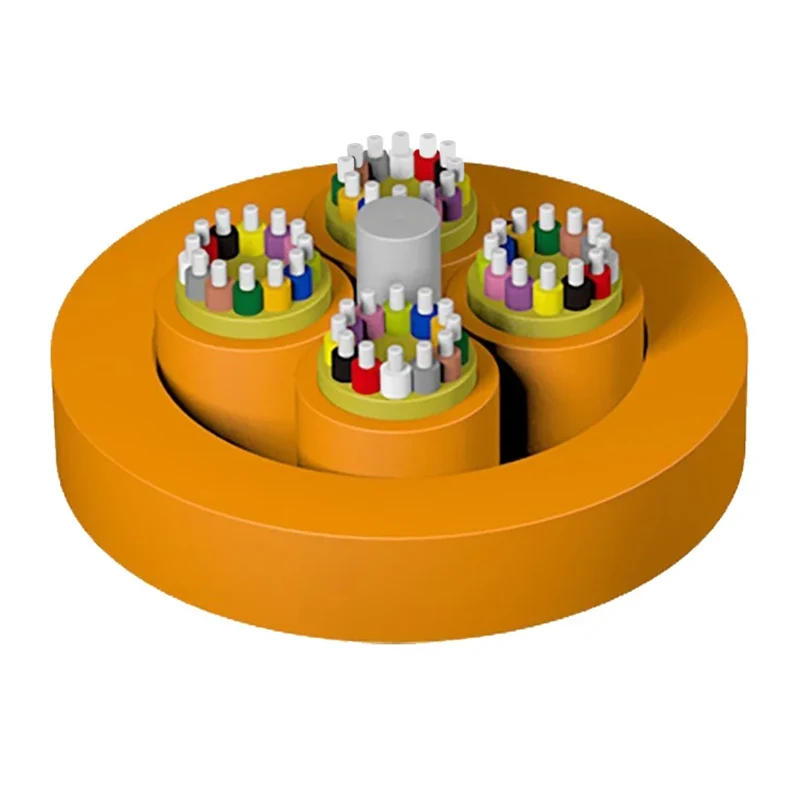

Lluniadu strwythur

1. Ffibr

2. Is-uned

3. Edafedd Aramid

4. Aelod Cryfder Canolog

5. Siaced

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Paramedrau Technegol

Model Cable	Diamedr cebl (mm)	Pwysau Cable (Cyf) (kg/km)		Cryfder tynnol Tymor Hir/Byr (N))	Gwrthiant mathru Tymor Hir/Byr (N/100mm)	Radiws plygu Deinamig/statig (mm)
Model Cable	Diamedr cebl (mm)	Siaced PVC	Siaced lszh	Cryfder tynnol Tymor Hir/Byr (N))	Gwrthiant mathru Tymor Hir/Byr (N/100mm)	Radiws plygu Deinamig/statig (mm)
24	12.3 ± 0.5	117	124	200/660	300/1000	20d/10d
36	14.5 ± 0.5	171	180	200/660	300/1000	20d/10d
48	14.8 ± 0.5	161	170	400/1320	300/1000	20d/10d
72	17.5 ± 0.5	244	254	400/1320	300/1000	20d/10d
96	20.7 ± 0.5	351	366	400/1320	300/1000	20d/10d
144	24.8 ± 0.5	443	451	400/1320	300/1000	20d/10d

Nodweddion optegol

Math o Ffibr	Gwanhad				Ofs	Lled band modd effeithiol	10 gbit/s hyd cyswllt ether -rwyd	Radiws plygu lleiaf
Cyflyrwyf	1310/1550nm		850/1300Nm		850/1300Nm	850nm	850nm	/
Gwerth nodweddiadol	Gwerth Uchaf	Gwerth nodweddiadol	Gwerth Uchaf		850/1300Nm	850nm	850nm	/
Unedau	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
