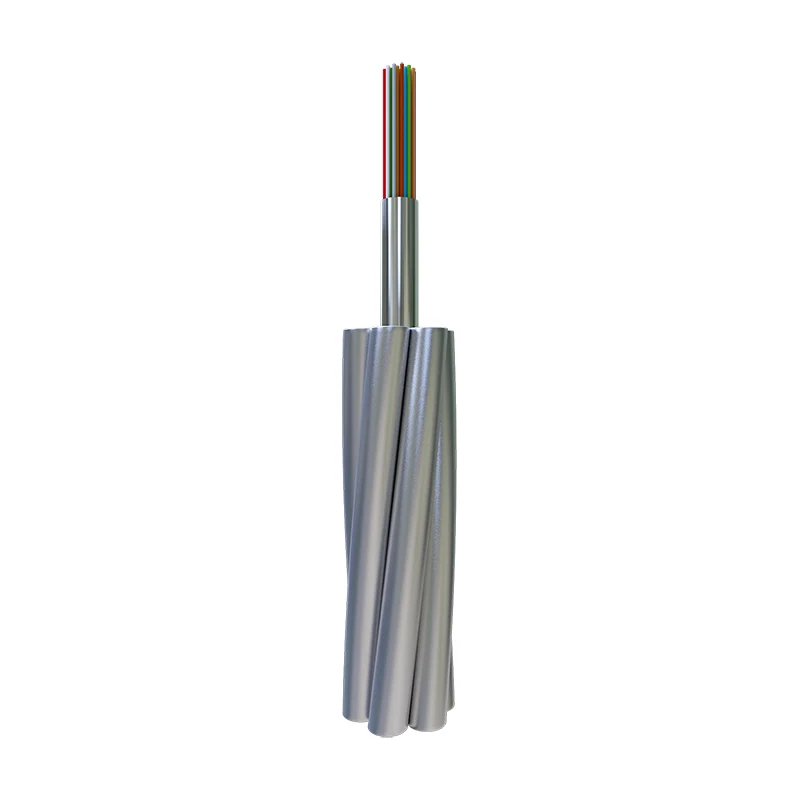

Uni-tiwb Fiber Optegol Cyfansawdd Wire Tir Uwchben

Mae gwifren ddaear uwchben cyfansawdd ffibr optegol uni-tiwb (OPGW) yn gebl hybrid uwchben sy'n cynnwys ffibr optegol, sydd â swyddogaethau lluosog megis gwifren ddaear uwchben a chyfathrebu optegol.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Cebl hybrid uwchben sy'n cynnwys ffibr optegol yw tiwb Uni-Tube Optical Fiber Composite Overhead Ground Wire (OPGW), sydd â swyddogaethau lluosog megis gwifren ddaear uwchben a chyfathrebu optegol. Yn wahanol i wifrau daear uwchben traddodiadol, mae'r cynnyrch hwn yn integreiddio cydrannau cyfathrebu optegol i'r strwythur cebl, gan wireddu integreiddio amddiffyn llinell trawsyrru pŵer a throsglwyddo gwybodaeth, a all leihau cost adeiladu a gweithredu a chost cynnal a chadw rhwydweithiau pŵer a chyfathrebu yn effeithiol.

Cwmpas Cais o Wire Tir Uwchben Cyfansawdd Ffibr Optegol Uni-tiwb

Defnyddir Wire Tir Uwchben Cyfansawdd Ffibr Cyfansawdd Orientalfiber Uni-tiwb yn bennaf ar gyfer llinellau cyfathrebu 110KV, 220KV, 500KV, 750KV a chyfathrebu systemau trawsyrru foltedd uchel uwchben. Yn ogystal â'r diwydiant pŵer, mae'r cynnyrch hefyd yn cael ei ddefnyddio'n helaeth mewn diwydiannau cludo rheilffyrdd, priffyrdd, petrocemegol, mwyngloddio a diwydiannau eraill sydd angen amddiffyn y ddaear uwchben a chyfathrebu optegol cyflym, gan ddarparu cefnogaeth trosglwyddo data sefydlog ac effeithlon ar gyfer cynhyrchu a gweithredu diwydiannol.

Strwythur Cynnyrch

Cydrannau Craidd

Mae'r Orientalfiber Uni-tiwb Fiber Optegol Cyfansawdd Overhead Ground Wire yn mabwysiadu dyluniad strwythurol gwyddonol a rhesymol, ac mae ei gydrannau craidd yn cynnwys uned ffibr optegol, gwifren aloi alwminiwm, craidd dur a gwain allanol. Rhoddir yr uned ffibr optegol mewn un tiwb, sy'n amddiffyn y ffibr optegol yn effeithiol rhag difrod mecanyddol allanol ac erydiad amgylcheddol; mae'r wifren aloi alwminiwm a'r craidd dur yn gyfrifol am ddwyn y grym tynnol a sicrhau sefydlogrwydd y cebl yn ystod gweithrediad uwchben; mae'r wain allanol wedi'i gwneud o ddeunyddiau gwrth-heneiddio a gwrthsefyll cyrydiad o ansawdd uchel, gan ymestyn oes gwasanaeth y cynnyrch.

Manteision Strwythurol

Mae dyluniad strwythur un tiwb y Wire Tir Uwchben Cyfansawdd Ffibr Optegol Uni-tiwb yn gwneud y strwythur cynnyrch yn gryno, sy'n gyfleus i'w gludo a'i osod. Ar yr un pryd, mae dosbarthiad rhesymol cydrannau mewnol yn sicrhau bod gan y cynnyrch briodweddau mecanyddol a pherfformiad cyfathrebu da, a gall addasu i wahanol amgylcheddau awyr agored llym megis gwynt cryf, glaw trwm, tymheredd uchel a thymheredd isel.

Nodweddion Cynnyrch

Nodweddion Perfformiad Mecanyddol

● Cryfder tynnol da: Mae gan y cynnyrch craidd dur cryfder uchel a gwifren aloi alwminiwm, a all ddwyn grym tynnol mawr, addasu i ofynion gosod uwchben llinellau trawsyrru foltedd uchel pellter hir, a sicrhau nad yw'r cebl yn torri nac yn dadffurfio o dan amodau defnydd arferol.

● Diamedr bach, pwysau ysgafn, llwyth ychwanegol bach ar y twr: O'i gymharu â gwifrau daear uwchben cyfansawdd traddodiadol, mae gan y Wire Tir Uwchben Cyfansawdd Ffibr Optegol Uni-tiwb ddiamedr llai a phwysau ysgafnach, a all leihau'r llwyth ychwanegol ar y tŵr trawsyrru, lleihau'r buddsoddiad mewn adeiladu twr, a gwella sefydlogrwydd cyffredinol y llinell drosglwyddo pŵer.

Nodweddion Perfformiad Cyfathrebu

● Hawdd gwneud uned optegol hyd gormodol ffibr priodol: Mae'r strwythur tiwb sengl yn gyfleus ar gyfer trefnu hyd gormodol y ffibr optegol, a all wneud iawn yn effeithiol am y newid hyd ffibr a achosir gan wahaniaeth tymheredd ac anffurfiad mecanyddol, sicrhau sefydlogrwydd trosglwyddo signal optegol, a lleihau'r gwanhad signal yn ystod y trosglwyddiad.

● Gwanhad signal isel: Mae gan y ffibr optegol o ansawdd uchel a ddewiswyd berfformiad trawsyrru da, gwanhad signal isel, a gall wireddu trosglwyddiad data cyflymder uchel pellter hir, gan ddiwallu anghenion cyfathrebu systemau trawsyrru foltedd uchel a senarios diwydiannol amrywiol.

Nodweddion Addasrwydd Amgylcheddol

● Gwrthiant cyrydiad: Mae'r wain allanol a chydrannau metel mewnol y cynnyrch yn cael eu trin â thechnoleg gwrth-cyrydu, a all wrthsefyll erydiad glaw asid, niwl halen ac amgylcheddau garw eraill, ac mae'n addas i'w ddefnyddio mewn ardaloedd arfordirol, diwydiannol ac eraill gydag amodau amgylcheddol llym.

● Gwrth-heneiddio a gwrthiant tymheredd uchel ac isel: Mae gan ddeunydd y cynnyrch berfformiad gwrth-heneiddio da, gall addasu i'r amgylchedd defnydd awyr agored hirdymor, a gall weithio fel arfer yn yr ystod tymheredd o -40 ℃ i 80 ℃, gan sicrhau gweithrediad sefydlog y cynnyrch mewn gwahanol ranbarthau hinsawdd.

Defnyddir gwifren ddaear uwchben cyfansawdd ffibr optegol uni-tiwb yn bennaf ar gyfer 110KV, 220KV, 500KV, 750KV a llinellau cyfathrebu systemau trawsyrru foltedd uchel uwchben.

Nodweddion

● Cryfder tynnol da

● Diamedr bach, pwysau ysgafn, llwyth ychwanegol bach ar y twr

● Hawdd i wneud hyd gormodol ffibr priodol uned optegol

Nodweddion Ffibr Optegol

	Gwanhau				Lled band		Gwasgariad Modd Polareiddio
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Ffibr Unigol	Gwerth Cyswllt Dylunio (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/km	≤0.1ps/km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Adeiladwaith a Pherfformiad

	Dosbarthiad	Deunydd	Gwerth
Adeiladu	Ffibr Optegol	G652D/G655 ac ati.	2 - 48
	Tiwb Diogelu	Tiwb dur di-staen	1.5 - 6mm
	Llinell Lliniog	Gwifren UG / gwifren AA / Al Rod	1.5 - 6mm
	Max. Diamedr		18mm
	Max. Trawstoriad		200mm2
Nodweddiadol	Yn ôl y safonau fel DL/T 832, IEC60794-4-10, IEEE1138
	Max. Cryfder Tynnol (RTS) (kN)		280
	Max. Cryfder Malu （N/100mm）		2200
	Max. Cynhwysedd Cyfredol Byr (40 ℃ -200 ℃) (kA2s)		100
	Minnau. Radiws Plygu (Dynamig)		20D
	Minnau. Radiws plygu (Statig)		15D
Perfformiad Amgylcheddol	Gosod (℃)		-10 i +50
	Cludiant a Gweithredu (℃)		-40 i +65

Nodyn: D yw diamedr cebl.

Math Penodol a Data Technegol

Nac ydw.	Data Technegol
Nac ydw.	Math o Gynnyrch	Math o Strwythur	Max. Cyfrif Ffibr	Adran o UG Wire (mm²)	Diamedr （mm）	Pwysau Cebl (kg/km)	Cyfradd Cryfder Tynnol （kN）	20 ℃ DC Gwrthsafiad （Ω/km）	Amser Byr Cynhwysedd Presennol （40-200 ℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Uned Optegol 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Uned Optegol 1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Uned Optegol 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Uned Optegol 1/3.8	48	≈70	11.4	≤340	≥42	≤0.70	≥38

Nodweddion Prawf Mecanyddol ac Amgylcheddol

Eitem	Dull Prawf	Gofynion
Tensiwn	IEC 60794-1-2-E1 Llwyth: yn ôl strwythur cebl Hyd y sampl: dim llai na 10m, hyd cysylltiedig dim llai na 100m Hyd amser: 1 munud	40% RTS dim straen ffibr ychwanegol （0.01%）, dim gwanhad ychwanegol (0.03dB). straen ffibr 60% RTS ≤0.25%, gwanhad ychwanegol ≤0.05dB (Dim gwanhad ychwanegol ar ôl y prawf).
Malu	IEC 60794-1-2-E3 Llwyth: yn ôl y tabl uchod, tri phwynt Hyd amser: 10 munud	Gwanhad ychwanegol ar 1550nm ≤0.05dB/ffibr; Dim difrod i'r elfennau
Treiddiad Dŵr	IEC 60794-1-2-F5B Amser : 1 awr Hyd sampl: 0.5m Uchder dŵr: 1m	Dim dŵr yn gollwng.
Beicio Tymheredd	IEC 60794-1-2-F1 Hyd y sampl: Dim llai na 500m Amrediad tymheredd: -40 ℃ i +65 ℃ Beiciau: 2 Amser preswylio prawf beicio tymheredd: 12h	Bydd y newid yn y cyfernod gwanhau yn llai na 0.1dB/km ar 1550nm.
