Tiwb rhydd sownd cebl cebl ffibr optig heb arf

Mae strwythur cebl cebl ffibr optig ffibr di-arf rhydd sownd yn rhoi ffibr optegol 250μm mewn tiwb rhydd wedi'i wneud o ddeunydd modwlws uchel, ac mae'r tiwb rhydd wedi'i lenwi â chyfansoddyn gwrth-ddŵr. Mae canol craidd y cebl yn graidd atgyfnerthu metel. Ar gyfer ceblau optegol gyda rhai creiddiau, mae angen allwthio haen o polyethylen (PE) y tu allan i'r craidd atgyfnerthu metel. Mae'r tiwb rhydd (a'r rhaff llenwi) wedi'u troelli o amgylch y craidd atgyfnerthu canolog i ffurfio craidd cebl cryno a chrwn, ac mae'r bylchau yng nghraidd y cebl yn cael eu llenwi â llenwyr blocio dŵr. Mae'r gwregys alwminiwm wedi'i orchuddio â phlastig neu'r gwregys dur wedi'i lapio a'i allwthio yn hydredol i wain polyethylen i ffurfio cebl.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Nodweddion

Perfformiad mecanyddol a thymheredd da

Tiwb rhydd cryfder uchel sy'n gwrthsefyll hydrolysis

Cyfansoddyn llenwi tiwb arbennig yn sicrhau amddiffyniad yn feirniadol o ffibr

Mae strwythur cryno a ddyluniwyd yn arbennig yn dda am atal tiwbiau rhydd rhag crebachu

Mae Sheath PE yn amddiffyn cebl rhag pelydriadau uwchfioled

Cymerir y mesurau canlynol i sicrhau'r cebl Watertight:

-Steel Wire a ddefnyddir fel yr aelod cryfder canolog

--Loose tiwb llenwi cyfansoddyn

Llenwad craidd cebl -100%

Rhwystr Lleithder -APL neu PSP

Safonau

Mae cebl GYTA/S yn cydymffurfio â Safon YD/T 901 yn ogystal ag IEC 60794-1.

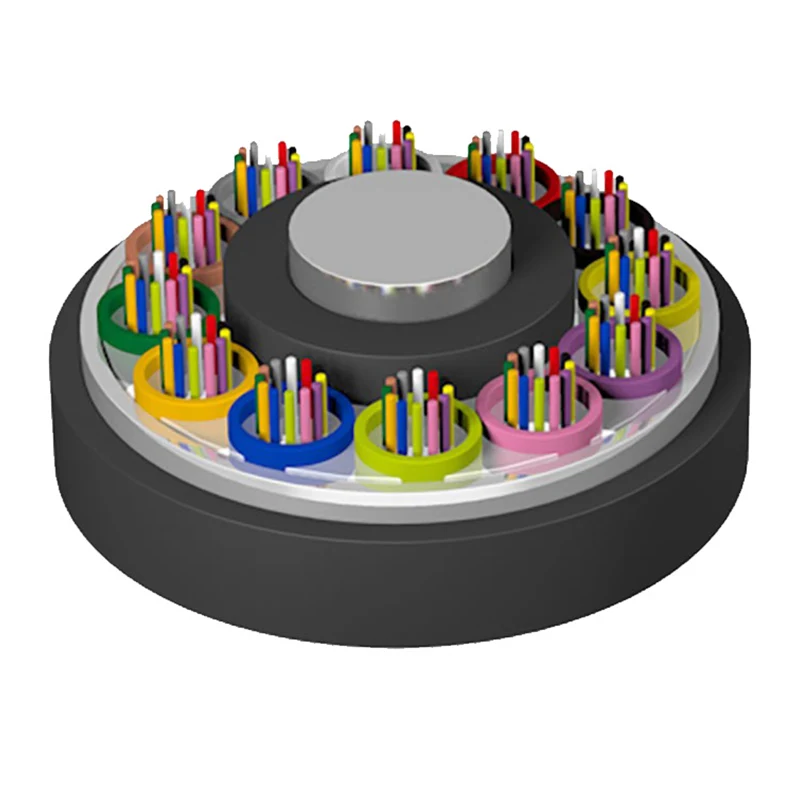

Lluniadu strwythur

1. Ffibr

2. Cyfansoddyn llenwi tiwb

3. Tiwb Rhydd

4. Aelod Cryfder Canolog

5. Cyfansoddyn llenwi cebl

6. APL PSP

7. pe wath

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Paramedrau Technegol

Math o gebl (Wedi cynyddu 2 ffibr)	Cyfrif ffibr	Tiwbiau	Llenwyr	Pwysau Cable (Cyf) (kg/km)	Cryfder tynnol Tymor Hir/Byr (N))	Gwrthiant mathru Tymor Hir/Byr (N/100mm)	Radiws plygu Statig/deinamig (mm)
GYTA/S-2~6Xn	2 ~ 6	1	4	76	600/1500	300/1000	10d/20d
GYTA/S -8~12Xn	8 ~ 12	2	3	76
GYTA/S -14~18Xn	14 ~ 18	3	2	76
GYTA/S -20~24Xn	20 ~ 24	4	1	76
GYTA/S -26~30Xn	26 ~ 30	5	0	76
GYTA/S -32~36Xn	32 ~ 36	6	0	85
GYTA/S -38~48Xn	38 ~ 48	4	1	90
GYTA/S -50~60Xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
GYTA/S -74~84Xn	74 ~ 84	7	1	136
GYTA/S -86~96Xn	86 ~ 96	8	0	136
GYTA/S -98~108Xn	98 ~ 108	9	1	163
GYTA/S -110~120Xn	110 ~ 120	10	0	163
GYTA/S -122~132Xn	122 ~ 132	11	1	190
GYTA/S -134~144Xn	134 ~ 144	12	0	190
GYTA/S -146~216Xn	146 ~ 216	13 ~ 18	5 ~ 0	190
GYTA/S -288Xn	288	24	0	239

Tymheredd Storio/Gweithredu: -40 ℃ -+70 ℃

Nodweddion optegol

Math o Ffibr	Gwanhau （+20 ℃））				Lled band		Agorfa rifol	Tonfedd torri cebl λcc
Math o Ffibr	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Agorfa rifol	Tonfedd torri cebl λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500mhz · km	≥500mhz · km	0.200 ± 0.015 yn barod	---
62.5/125µm	≤3.5db/km	≤1.2db/km	---	---	≥200mhz · km	≥500mhz · km	0.275 ± 0.015 yn barod	---

Nodyn:

a. Mae ôl -ddodiad XN yn dynodi math o ffibr

b. Mae trefniadau lliw ffibr a thiwb wedi'u nodi yn y tabl adnabod lliwiau

c. Ni ddylai'r cebl cebl ffibr optig ffibr di-arf rhydd sownd ei storio yn yr amgylchedd awyr agored fwy na 6 mis er mwyn cadw rîl y cebl cyflwr da

Cais: dwythell/erial

Stranded Loose Tube Non-armored Fiber Optic Cable Cable
