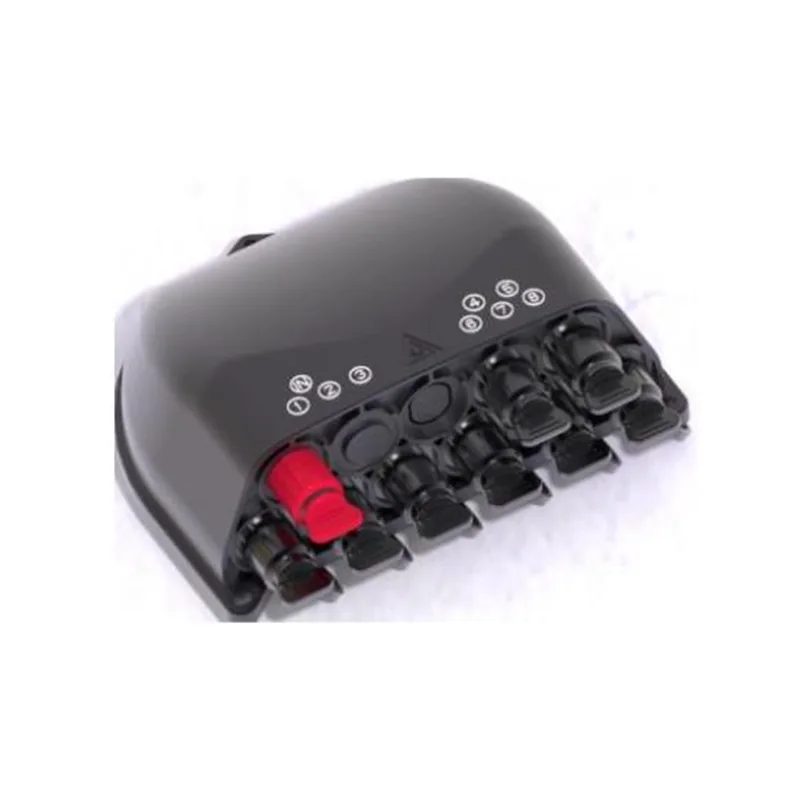

Blwch dosbarthu cebl ffibr optig ffibr wedi'i gysylltu ymlaen llaw GFS-8by & -1

1. Cyffredinol1.1 Disgrifiad Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer rhwydwaith FTTX.Math o GynhyrchuNosbarthiadauGFS-8by & -1Blwch do......

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

1. Cyffredinol

1.1 Disgrifiad

Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer rhwydwaith FTTX.

Math o Gynhyrchu	Nosbarthiadau
GFS-8by & -1	Blwch dosbarthu cebl ffibr optig wedi'i gysylltu ymlaen llaw

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 Safonau yn Cydymffurfio

Mae'r cynhyrchiad a gynigir wedi'u cynllunio, eu cynhyrchu a'u profi yn unol â'r safonau fel a ganlyn:

That-t g.652	Nodweddion ffibr optegol un modd
IEC 60794-1-1	Ceblau Ffibr Optegol-Rhan 1-1: Manyleb Generig Cyffredinol
IEC 60794-1-2	Ceblau Ffibr Optegol-Rhan 1-2: Manyleb generig Gweithdrefn Prawf Cable Optegol Basig

1.3 amgylchedd cymwysiadau

Heitemau	Gwerthfawrogom
Tymheredd Gweithredu	-40 ºC ～+65 ºC
Tymheredd Gosod	-5 ºC ～+40 ºC
Tymheredd Storio	-40ºC ～+65 ºC
Pwysau atmosfferig	70 ～ 106kpa
Lleithder cymharol	≤93 ％ (+40 ℃)

2. Nodweddion

1. Mae'r gragen waelod a'r gorchudd uchaf yn cael eu weldio gan weldio plât poeth, nad yw'n ddatodadwy.

2. Deunydd: tt.

3. Prawf lleithder, diddos, gwrth-lwch, gwrth-heneiddio.

4. Lefel amddiffyn hyd at IP68.

5. Mae'r tu mewn wedi'i gyfarparu â holltwr 1x2 FBT+ holltwr 1x8 PLC neu holltwr 1x8 PLC.

6. Dull Gosod: Wedi'i osod ar bolyn, wedi'i osod ar yr awyr, wedi'i osod ar wal.

7. Gall fod â hambwrdd storio cebl gollwng i gwrdd â'r storfa o gebl crwn 30 metr 5mm.

3. Manylebau

3.1 Manylebau Mecanyddol

Heitemau	Fanylebau	Sylw
Deunydd tai	Plastig pp wedi'i addasu
Deunydd affeithiwr metel	Dur gwrthstaen o ansawdd uchel

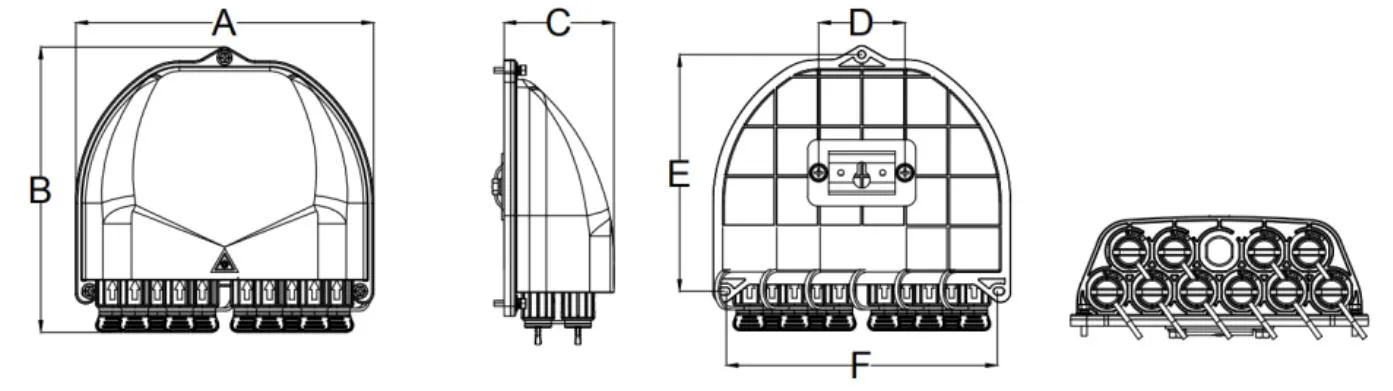

Dimensiwn allanol (mm)	17117966mm	Abc
Lliwia ’	Duon
Swydd Twll Gosod (mm)	52142165	Def
Nifer yr addaswyr a ragwelwyd ymlaen llaw	10	GFS-8by (1 coch, 1 glas, 8 du)
Nifer yr addaswyr a ragwelwyd ymlaen llaw	9	GFS-8By-1 (1 coch, 8 du)
Holltwr	Holltwr 1x2 fbt+ 1x8 plc holltwr	GFS-8by, cymhareb ddiofyn o holltwr 1x2 FBT yw 70%/30%
Holltwr	1x8 plc holltwr	GFS-8by-1
Gradd IP	Ip68
Fflamadwyedd	Ul94-hb	Gellir ei addasu yn unol ag anghenion.
Prawf Chwistrell Halen Niwtral (NSS)	48h	Gellir ei addasu yn unol ag anghenion.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4. Cyfluniad

Prif baramedrau optegol

Fodelith	Holltwr	Y (db)		RL (DB)	Y (db)	Dull Prawf
Fodelith	Holltwr	Holltwr			Blwch dosbarthu	Dull Prawf
Gfs-8by	12 FBT (90/10) + 18 PLC Splitter, gyda chysylltydd SCAPC	1*2 FBT (90%)	≤8.3	≥55db	≤1.03	IL: IEC61300-3-4 Dull B. RL: IEC61300-3-6 Dull 1
		12 fbt (10%) +1 8 plc	≤21.7	≥55db	≤21.9
	12 FBT (80/20) + 18 PLC Splitter, gyda chysylltydd SCAPC	1*2 fbt (80%)	≤1.4	≥55db	≤1.6
		12 fbt (20%) +1 8 plc	≤18.3	≥55db	≤18.5
	12 FBT (70/30) + 18 PLC Splitter, gyda chysylltydd SCAPC	1*2 fbt (70%)	≤2.1	≥55db	≤2.3
		12 fbt (30%) +1 8 plc	≤16.5	≥55db	≤16.7
	12 fbt (60/40) + 18 PLC Splitter, gyda chysylltydd SCAPC	1*2 fbt (60%)	≤2.8	≥55db	≤3.0
		12 fbt (40%) +1 8 plc	≤15.2	≥55db	≤15.4
	12 fbt (50/50) + 18 PLC Splitter, gyda chysylltydd SCAPC	1*2 fbt (50%)	≤3.8	≥55db	≤4.0
		12 fbt (50%) +1 8 plc	≤14.3	≥55db	≤14.5
GFS-8by-1	Holltwr 1x8 plc, gyda chysylltydd SCAPC	1*8 plc	≤10.5	≥55db	≤10.7

Mae'r paramedrau optegol a ddangosir yn y tabl uchod yn werthoedd diofyn, a gellir eu haddasu yn unol â'r gofynion.

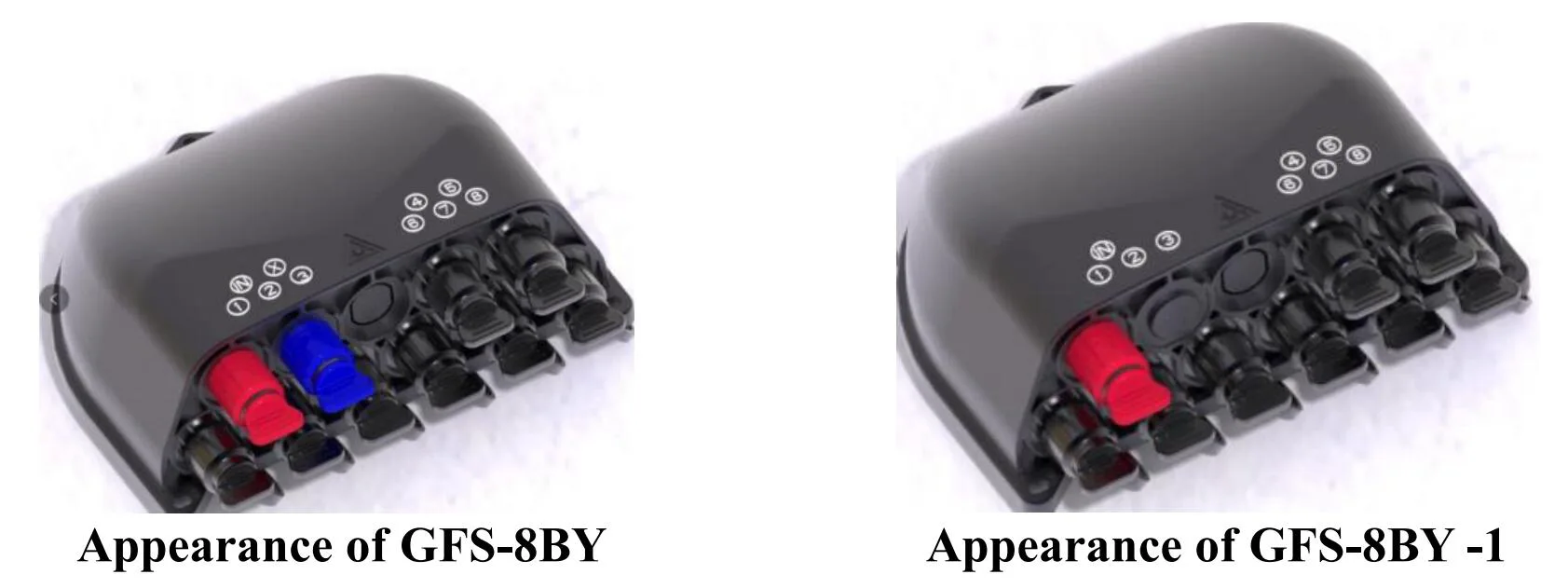

5. Llun Cynnyrch

5.1 Ffyrdd Cebl Cynnyrch:

Plc ar ei ben, fbt ar y gwaelod

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY (1 * 2 FBT + 1 * 8 Ffyrdd Cable Holltwr PLC)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

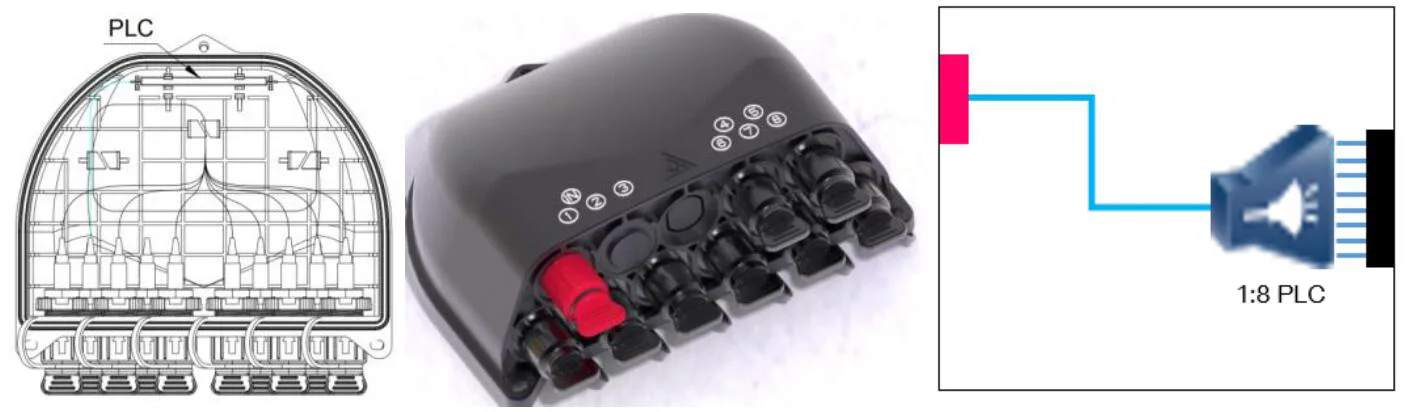

GFS-8BY-1 (1 * 8 PLC Cable Cable Ffyrdd)

5.2 Cyfluniad

5.2.1 Prif Rannau

Nifwynig	Rhan Enw	Unedau	Feintiau	Sylw
1	Bocs o'r gwaelod	PCs	1
2	Gorchudd bocs	PCs	1
3	Addasydd wedi'i gysylltu ymlaen llaw	PCs	10	Gfs-8by
4	Addasydd wedi'i gysylltu ymlaen llaw	PCs	9	GFS-8by-1
5	Splitter1x2 FBT	PCs	1	Dim ond wedi'i osod yn GFS-8by
6	Splitter1x8 plc	PCs	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 ategolion

Nifwynig	Rhan Enw	Llun cyfeirnod	Unedau	Feintiau	Sylw
1	Defnyddwyr'Manual	/	PCs	1	Yn
2	Adroddiad Prawf holltwr	/	PCs	1	Yn

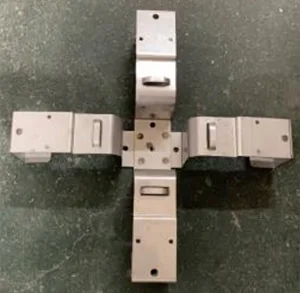

3	Cit wedi'i osod ar y wal		hul	1	Dewisol fel cwsmer gais

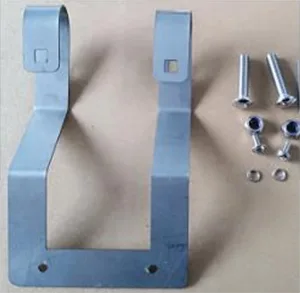

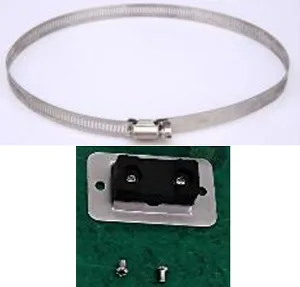

4	Pecyn wedi'i osod ar bolyn		hul	1	Dewisol fel cwsmer gais
4	Pecyn wedi'i osod ar bolyn		hul	1	Dewisol fel cwsmer gais
5	Pecyn wedi'i osod ar yr awyr		hul	1	Dewisol fel cwsmer gais

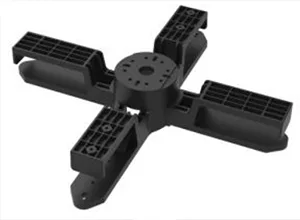

6	Gollwng cebl hambwrdd storio		hul	1	Dewisol fel cwsmer gais
7	Gollwng cebl hambwrdd storio		hul	1	Dewisol fel cwsmer gais

6. Nodweddion Amgylcheddol

Mae'r cynnyrch hwn yn cydymffurfio â Chyfarwyddeb Diogelu'r Amgylchedd ROHS, ac nid yw cynnwys plwm, cadmiwm, mercwri, cromiwm hecsavalent, biffenyl polybrominedig (PBB) (PBB) ac ether diphenyl polybrominedig (PBDE) yn fwy na'r terfyn.

7. Gosod

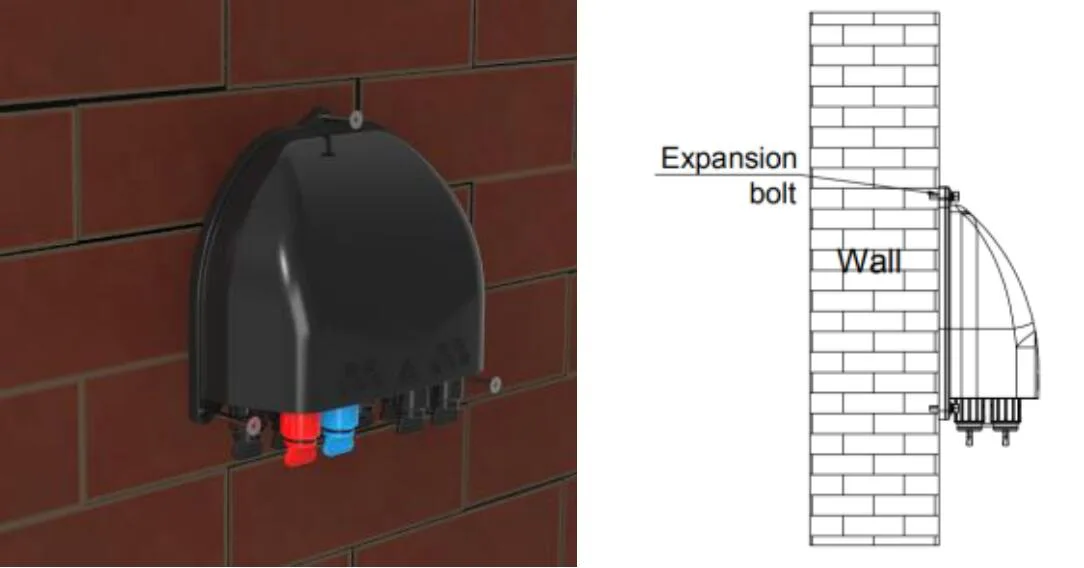

7.1. Gosodiad wedi'i osod ar y wal

Drilio 3 twll yn y wal yn ôl y dimensiwn, rhowch y plwg ehangu φ7.5*40, rhowch y blwch i gyd -fynd â'r tyllau a defnyddio sgriwiau i gau.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

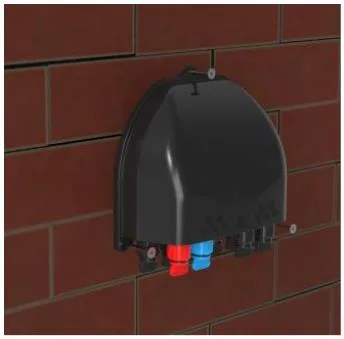

Gosodiad wedi'i osod ar wal

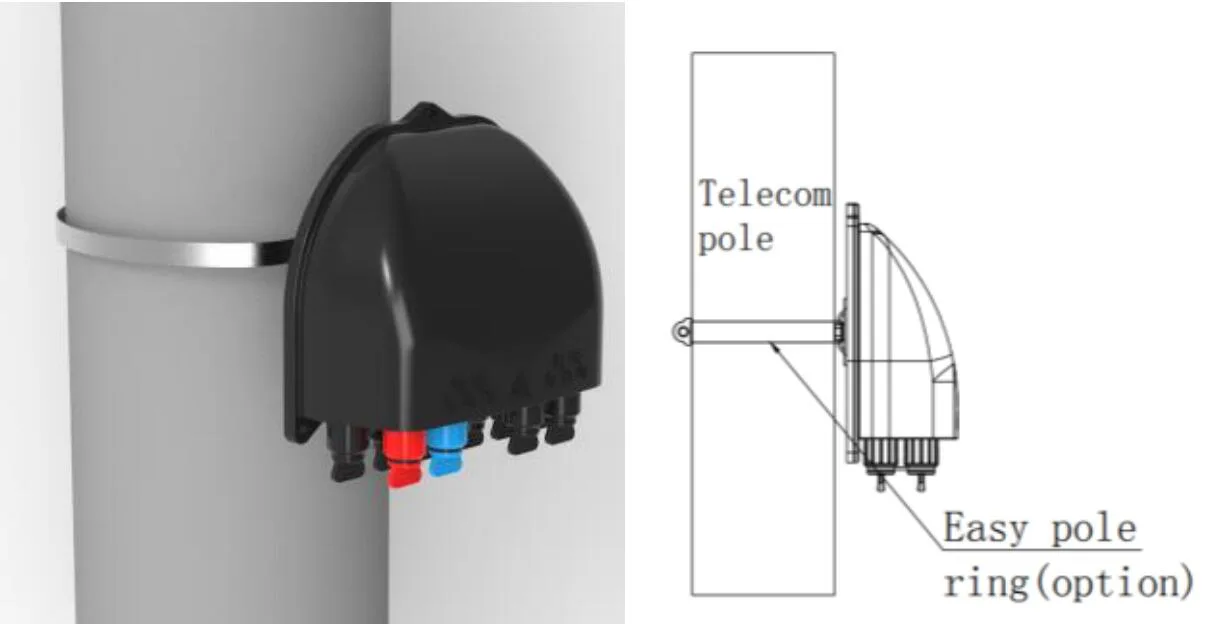

7.2. Gosodiad wedi'i osod ar bolyn

Pasiwch y cylch cylch trwy slot y plât cefn a'i drwsio ar y polyn telathrebu

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Gosodiad wedi'i osod ar bolyn

7.3. Gosodiad wedi'i osod ar y wal (gyda hambwrdd storio cebl gollwng)

Drilio 4 twll yn y wal yn ôl dimensiwn y twll mowntio hambwrdd storio cebl gollwng, rhowch y plwg ehangu φ 8 * 40, gosod y blwch i gyd -fynd â'r tyllau, a chau gyda'r sgriwiau.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Gosod wedi'i osod ar y wal (gyda hambwrdd storio cebl gollwng

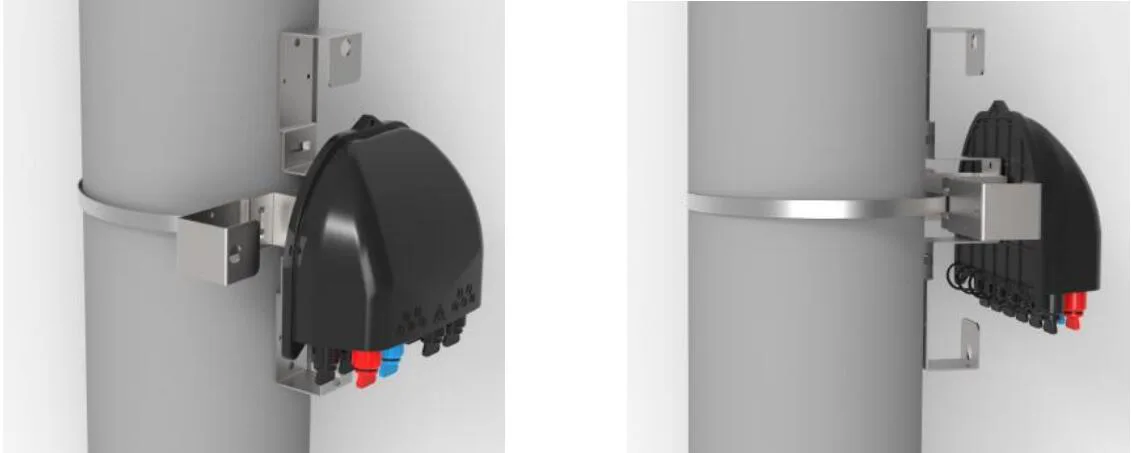

7.4. Gosod wedi'i osod ar bolyn (gyda hambwrdd storio cebl gollwng)

Pasiwch y gwregys dur gwrthstaen trwy slot yr hambwrdd storio cebl gollwng a'i drwsio ar y polyn gyda bwcl.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Gosod wedi'i osod ar bolyn (gyda hambwrdd storio cebl gollwng)

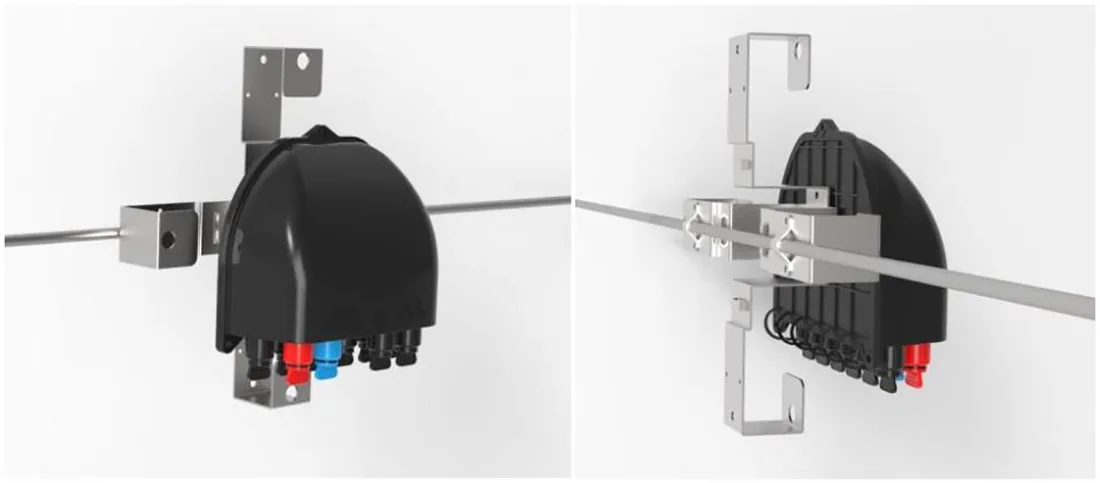

7.5. Gosod wedi'i osod ar yr awyr (gyda hambwrdd storio cebl gollwng)

Defnyddiwch y plât metel bach i drwsio'r blwch dosbarthu i'r negesydd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Gosod wedi'i osod ar yr awyr (gyda hambwrdd storio cebl gollwng)

8. Gweithrediad Cysylltydd

8.1 Addasydd Cyn -Gysylltiedig - A （E）

⚫ Cylchdroi rhan saeth o gysylltydd ffibr yn wrthglocwedd a thynnwch y cap llwch allan.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Mae'r rhan saeth o'r cysylltydd ffibr uwch ei phen, mewnosodwch y cysylltydd ffibr yn y soced ac yna cylchdroi'r saeth rhan clocwedd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 Addasydd Cyn -Gysylltiedig - B （XL）

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 Addasydd Cyn -Gysylltiedig - C.

⚫ Gwthiwch y cylch llithro ar y plwg preform ffibr optegol i gyfeiriad y saeth i gael gwared ar y cap llwch; Pwyswch y botwm i fynd â'r cap llwch allan ar yr addasydd i gyfeiriad y saeth.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Alinio corff y plwg preform â'r bwcl addasydd nes ei fod wedi'i glymu. Cysylltwch y ddau orchudd llwch yn yr un modd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Mae'r plwg parod wedi'i osod wedi'i osod yn gwthio'r cylch llithro i ryddhau'r bwcl, ac yna tynnwch y prif gorff yn ôl i'w wahanu.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 Addasydd Cyn -Gysylltiedig - D.

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Cysylltwch y plwg D wedi'i gysylltu ymlaen llaw a'r addasydd D wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 Addasydd Cyn -Gysylltiedig - E (a)

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a'r gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Cysylltwch y plwg E wedi'i gysylltu ymlaen llaw a'r addasydd E wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 Addasydd Cyn -Gysylltiedig -F

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9. Pecyn

Heitemau	Materol	Maint (mm)	Feintiau	Pwysau Gros (kg)
Pecynnu cynnyrch annibynnol	Cartonau	195x195x95	1	0.7
Carton pecynnu allanol	Cartonau	810x410x510	40	28.1
Nodyn: Heb Hambwrdd Storio Cebl Gollwng
