Blwch Dosbarthu Cebl Ffibr Optig Ffibr-Cysylltiedig GFS-16SX

1. Cyffredinol

1.1 Disgrifiad

Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer rhwydwaith FTTX.

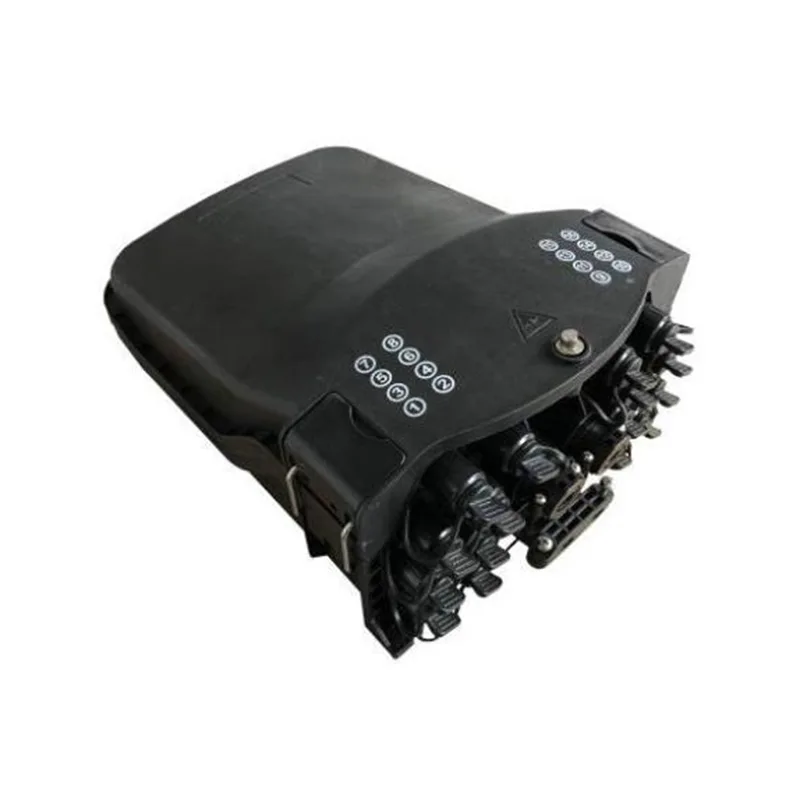

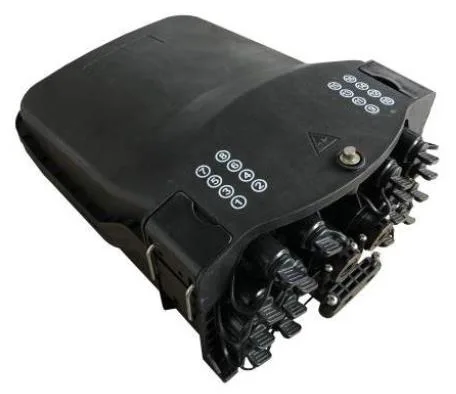

Ymddangosiad GFS-16SX

1.2 Safonau yn Cydymffurfio

Mae'r cynhyrchiad a gynigir wedi'u cynllunio, eu cynhyrchu a'u profi yn unol â'r safonau fel a ganlyn:

1.3 amgylchedd cymwysiadau

2. Nodweddion

1. Dylunio strwythur uwch, gweithrediad hawdd a llwybro rhesymol.

2. Deunydd: PP+GF.

3. Prawf lleithder, diddos, gwrth-lwch, gwrth-heneiddio.

4. Lefel amddiffyn hyd at IP65.

5. 1 Mynediad cebl optegol hirgrwn, 2 gofnod cebl optegol cangen ac 16 o addaswyr wedi'u cysylltu ymlaen llaw.

6. Mae amrywiaeth o hambyrddau sbleis ar gael.

7. Dull Gosod: Wedi'i osod ar bolyn, wedi'i osod ar yr awyr, wedi'i osod ar wal.

8. Gall fod â hambwrdd storio cebl gollwng i gwrdd â storfa cebl crwn 50 metr 5mm.

3. Manylebau

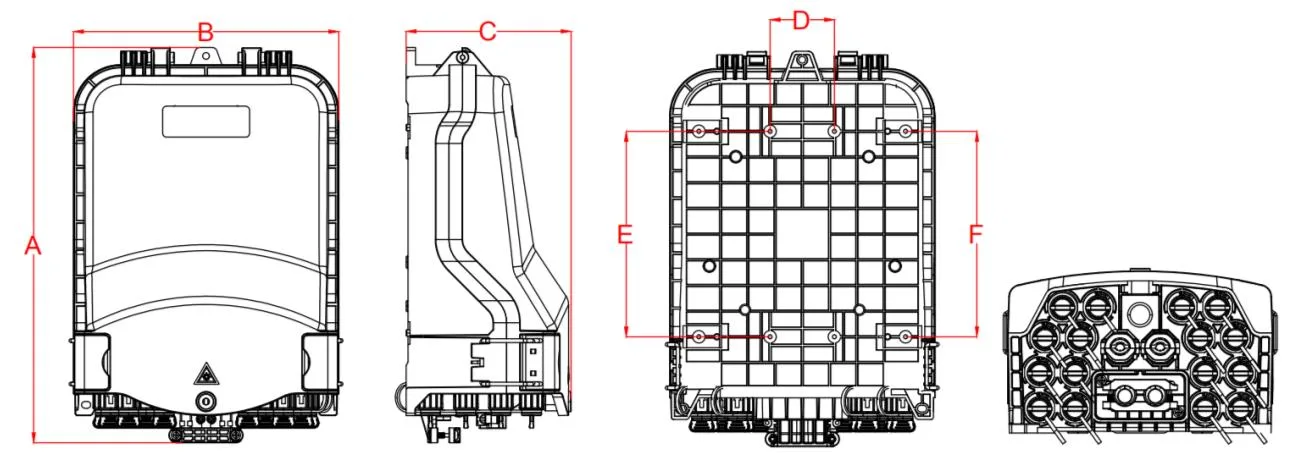

3.1 Manylebau Mecanyddol

4. Cyfluniad

4.1 Prif Baramedrau Optegol

Mae'r paramedrau optegol a ddangosir yn y tabl uchod yn werthoedd diofyn, a gellir eu haddasu yn unol â'r gofynion.

5. Llun Cynnyrch

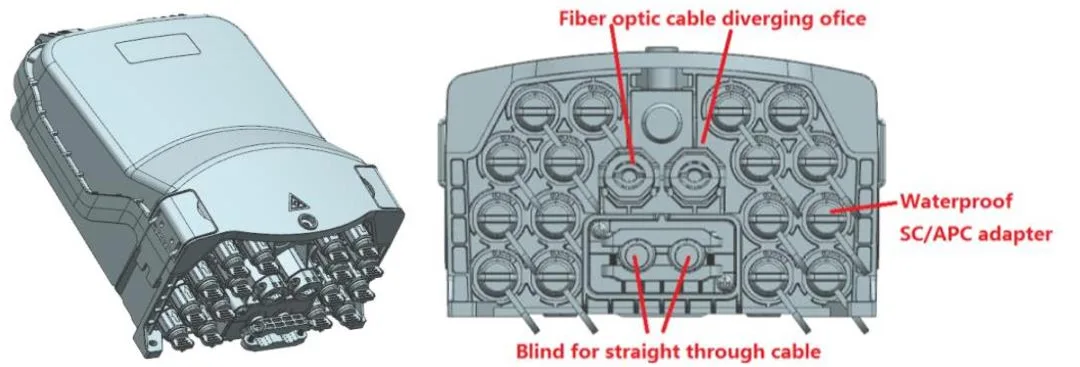

5.1 Ffyrdd Cebl Cynnyrch:

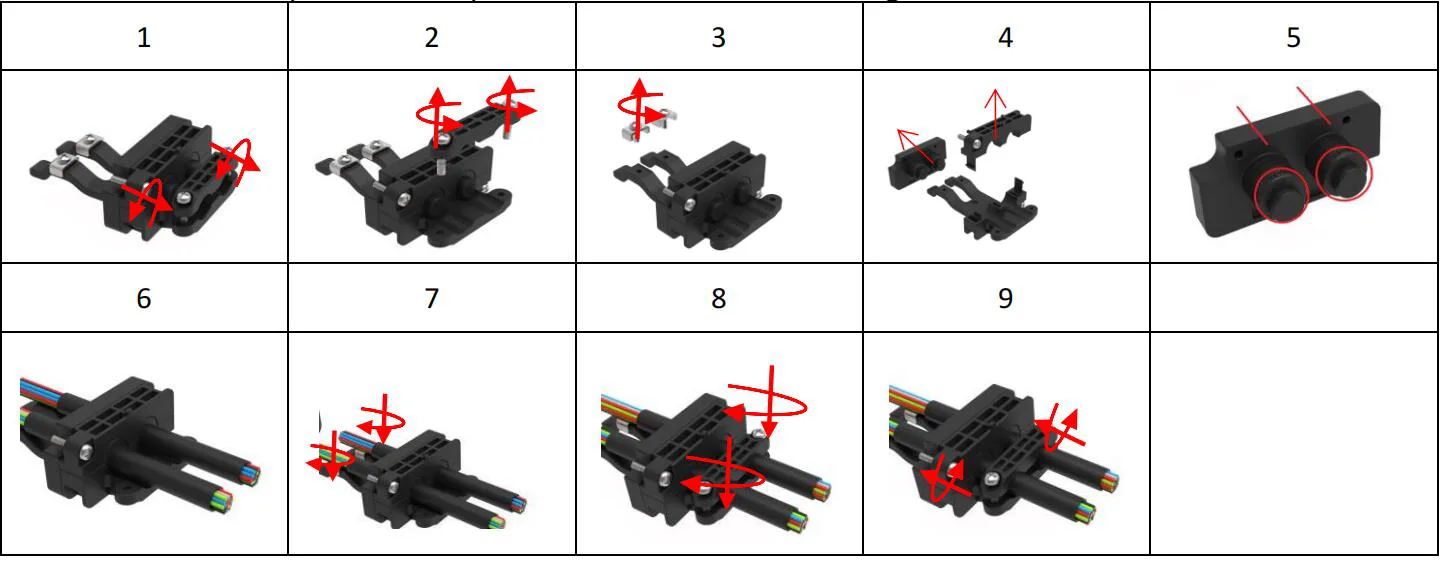

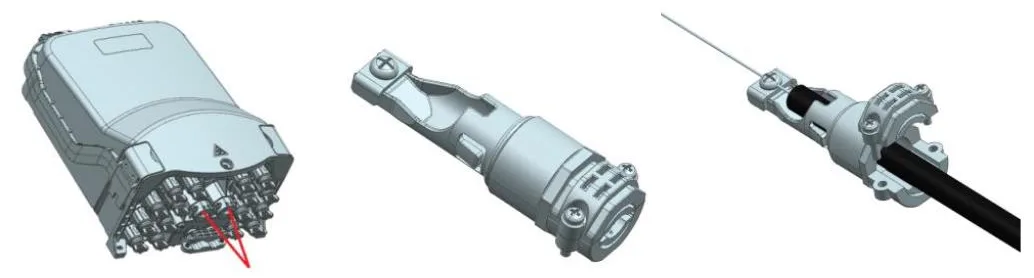

5.2 plwg cyflym

1. Llaciwch y sgriw a thynnwch y cysylltiad.

2. Llaciwch y sgriw a thynnwch y plât pwysau.

3. Llaciwch y sgriw ar blât cywasgu'r aelod cryfder.

4. Tynnwch y plwg rwber a'r rhannau plastig.

5. Torrwch y plwg rwber yn ôl maint y cebl gofynnol.

6. Pasiwch y cebl wedi'i dynnu trwy'r plwg rwber a chydosod y cebl gyda'r plwg rwber.

7. Cyflwyno'r aelod cryfder i'r clawr, gwasgwch y plât pwysau i lawr, a thynhau'r sgriw i drwsio'r aelod cryfder.

8. Pwyswch i lawr y plât pwysau a thynhau'r sgriw i drwsio'r cebl optegol.

9. Gwthiwch y cydrannau â chebl optegol i'r gwaelod a thynhau'r sgriwiau.

5.3 Bifurcation cebl ffibr optig

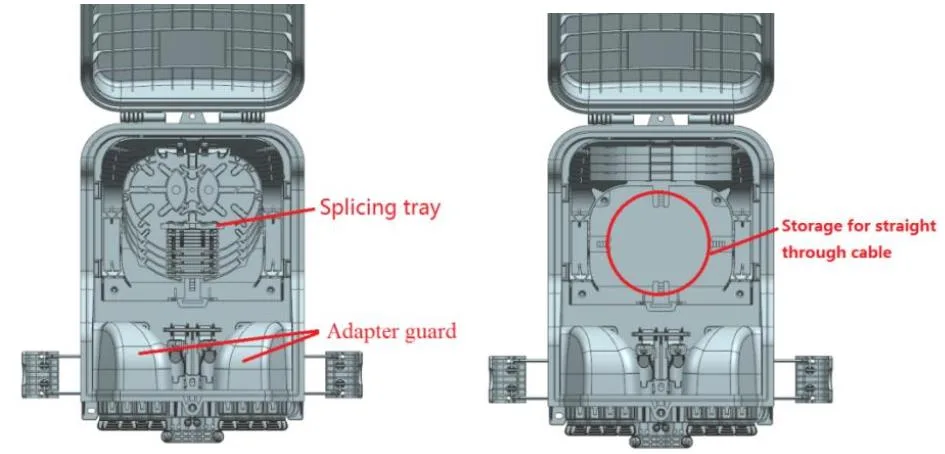

5.4 Ffyrdd Cebl Cynnyrch

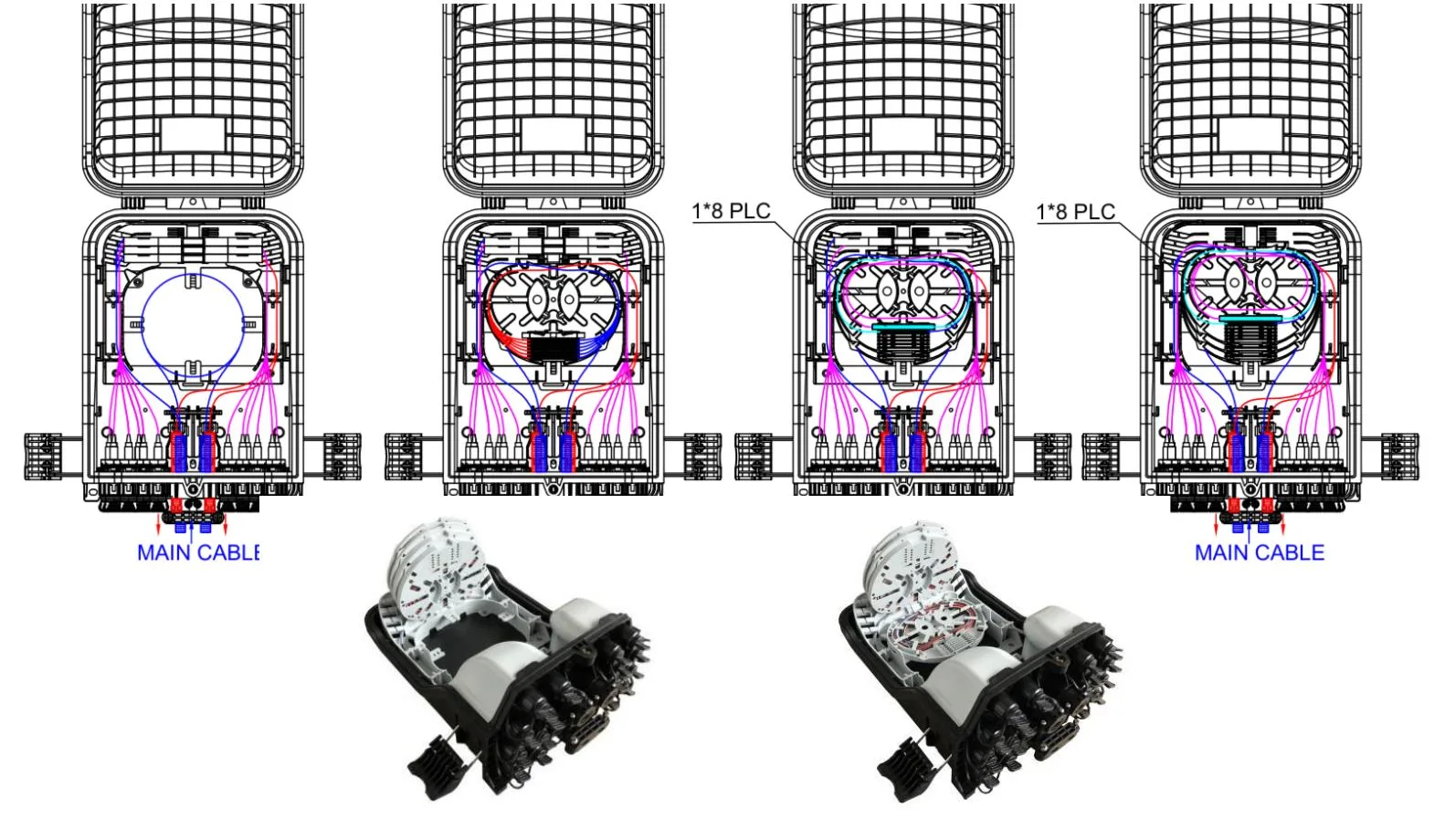

Diagram Llwybro GFS-16SX

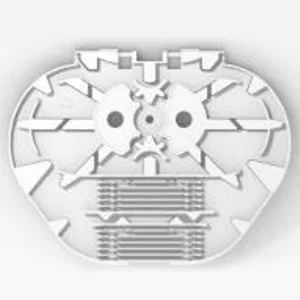

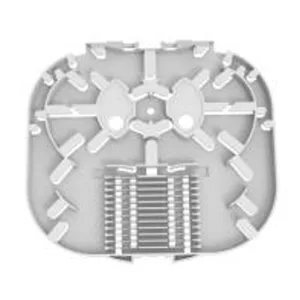

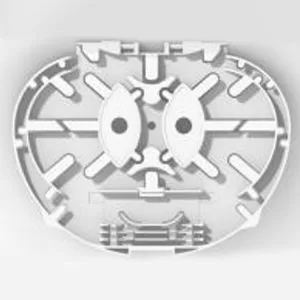

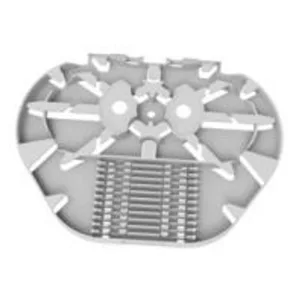

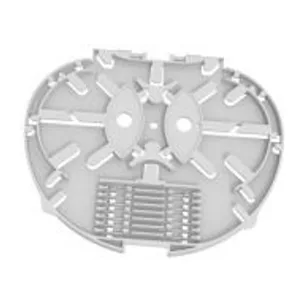

5.5 Hambwrdd splicing

Heitemau	Hambwrdd splicing a	Hambwrdd splicing b	Hambwrdd hollt A-1	Hambwrdd splicing c
Nifysion (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Pwysau Net (kg)	0.021	0.015	0.021
Ddelweddwch
Lliwia ’	Ral7035	Ral7035	Ral7035
Materol	Pc+abs	Pc+abs	Pc+abs
Gallu splicing hambwrdd (creiddiau)	12 (2 haen o lewys amddiffynnol crebachadwy gwres)	8 (1 haen o lewys amddiffynnol crebachadwy gwres)	6 (2 haen o lewys amddiffynnol crebachadwy gwres)
Gallu hollti hambwrdd (Cyfrifiaduron personol)	1 (PLC 1x2, 1x4, 1x8, ffibr 0.9mm, 60x7x4mm)	/	1  (PLC 1x16, ffibr 0.9mm, 60x12x4mm)
Uchafswm (cyfrifiaduron personol)	4	8	4
Diofyn (cyfrifiaduron personol)	2	/	/
Nodyn: 1. Gellir cymysgu'r hambyrddau uchod yn unol â'r gofynion. 2. Rheolau Cyfluniad: 1A = 2B = 2C = 1D = 1E = 2F 3. Mae'r mathau o ddisgiau ffibr yn cynyddu'n barhaus

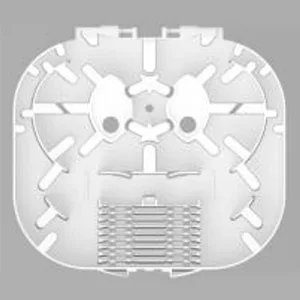

Heitemau	Hambwrdd splicing c	Hambwrdd splicing d	Hambwrdd splicing e	Hambwrdd splicing E-1
Dimensiynau (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Pwysau Net (kg)	0.018	0.024	0.033	0.033
Ddelweddwch
Lliwia ’	Ral7035	Ral7035	Ral7035	Ral7035
Materol	Pc+abs	Pc+abs	Pc+abs	Pc+abs
Gallu splicing hambwrdd (creiddiau)	12 (1 haen o lewys amddiffynnol crebachadwy gwres)	24 (2 haen o lewys amddiffyn crebachu gwres)	24 (2 haen o lewys amddiffyn crebachu gwres)	18 (2 haen o lewys amddiffyn crebachu gwres)
Gallu hollti hambwrdd (Cyfrifiaduron personol)	/	/	1 (PLC 1x2, 1x4, 1x8, ffibr 0.9mm, 60x7x4mm)	1 (PLC 1x16, ffibr 0.9mm, 60x12x4mm)
Uchafswm (cyfrifiaduron personol)	8	4	4	4
Diofyn (cyfrifiaduron personol)	/	/	/	/
Nodyn: 1. Gellir cymysgu'r hambyrddau uchod yn unol â'r gofynion. 4. Rheolau cyfluniad: 1a = 2b = 2c = 1d = 1e = 2f 3. Mae'r mathau o ddisgiau ffibr yn cynyddu'n barhaus

5.3 ategolion

Nifwynig	Rhan Enw	Llun cyfeirnod	Unedau	Feintiau	Sylw
1	Defnyddwyr'Manual	/	PCs	1	Yn
2	Adroddiad Prawf holltwr	/	PCs	1	Yn
3	Allwedd		PCs	1	Math “D”

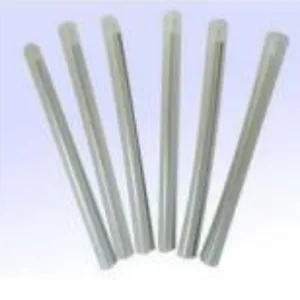

4	Llawes Amddiffyn Gwres-Shrinkable		PCs	16	L = 45mm, Dewisol fel cais cwsmer

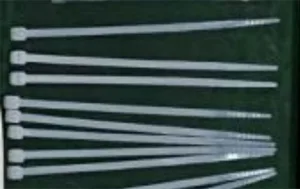

5	Tei cebl neilon		PCs	10	3x100mm

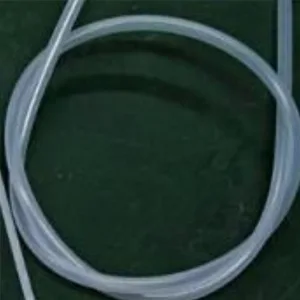

6	Tiwb amddiffyn ffibr noeth		PCs	1	Od5mm x 50cm

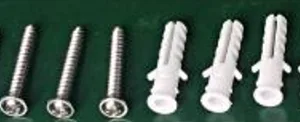

7	Cit wedi'i osod ar y wal		hul	1	Dewisol fel cais cwsmer. Plwg plastig estynedig φ7.5x40mm, Sgriwiau hunan-tapio Phillips M5x40mm.

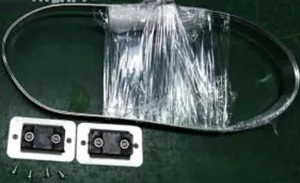

8	Pecyn wedi'i osod ar bolyn		hul	1	Dewisol fel cais cwsmer
9	Pecyn wedi'i osod ar yr awyr		hul	1	Dewisol fel cais cwsmer
10	Gollwng hambwrdd storio cebl		PCs	2	Dewisol fel cais cwsmer

6. Nodweddion Amgylcheddol

Mae'r cynnyrch hwn yn cydymffurfio â Chyfarwyddeb Diogelu'r Amgylchedd ROHS, ac nid yw cynnwys plwm, cadmiwm, mercwri, cromiwm hecsavalent, biffenyl polybrominedig (PBB) ac ether diphenyl polybrominedig (PBDE) yn fwy na'r terfyn.

7. Gosod

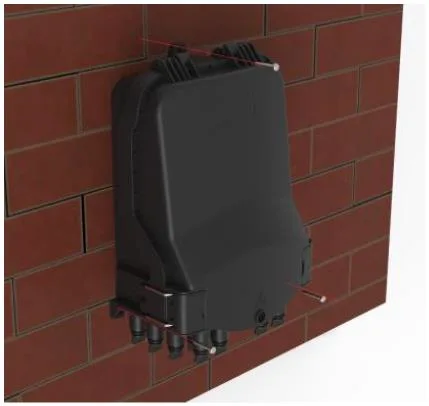

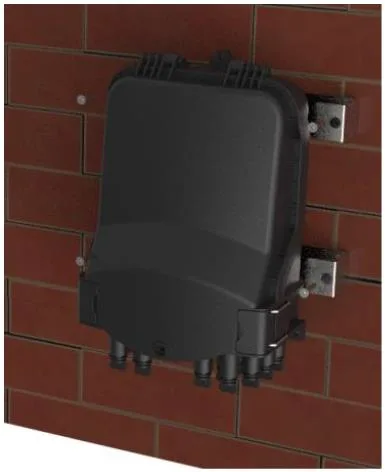

7.1. Gosodiad wedi'i osod ar y wal

Drilio 3 twll yn y wal yn ôl y dimensiwn yn Nhabl 2, rhowch y plwg ehanguφ7.5*40, rhowch y blwch i gyd -fynd â'r tyllau a defnyddio sgriwiau i gau.

Gosodiad wedi'i osod ar wal

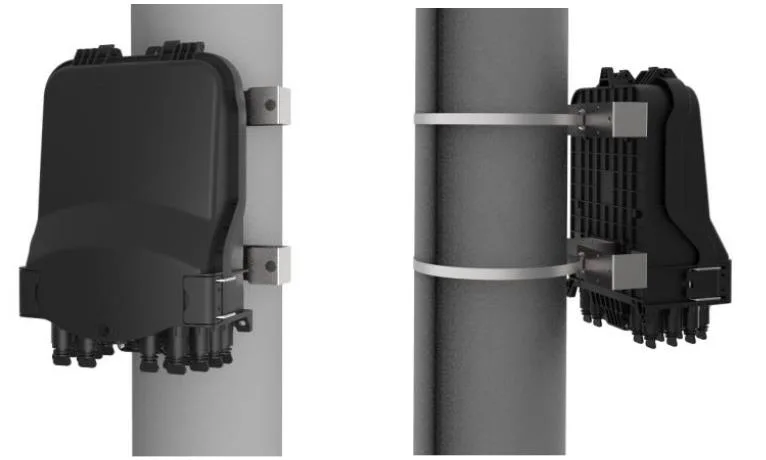

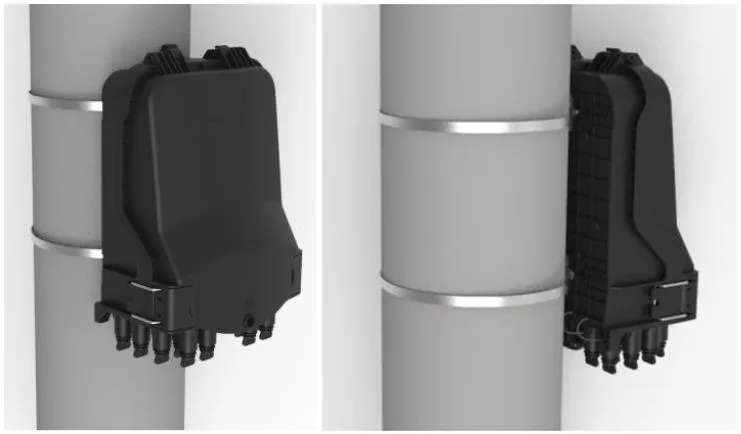

7.2. Gosodiad wedi'i osod ar bolyn

Pasiwch y cylch cylch trwy slot y plât cefn a'i drwsio ar y polyn telathrebu

Gosodiad wedi'i osod ar bolyn

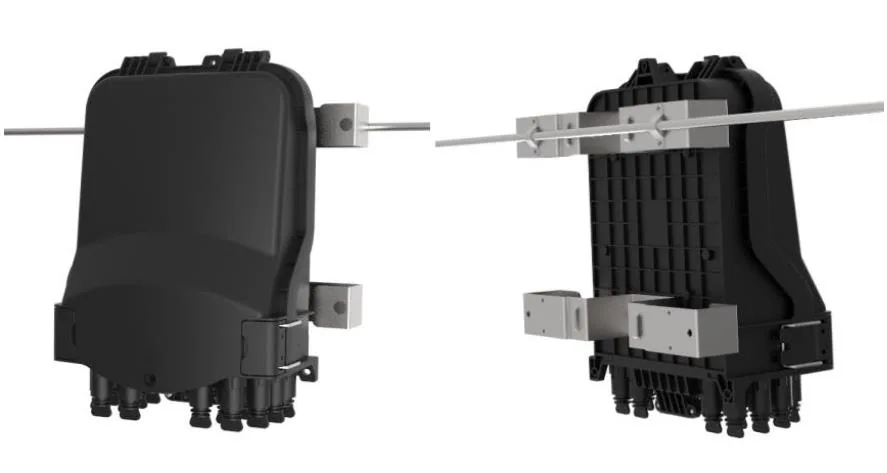

7.3 Y strwythur gorbenion

Clymwch y ddau a osodwyd ar siasi yr uwchben wedi'i hongian ar y wifren, ac yna eu bolltio, atal yr achos rhag cwympo i ffwrdd. (Pic 6)

Y strwythur gorbenion

7.4 Gosod wedi'i osod ar y wal (gyda hambwrdd storio cebl gollwng)

Driliwch 4 twll yn y wal yn ôl dimensiwn y twll mowntio hambwrdd storio cebl gollwng, rhowch y plwg ehangu φ 7.5 * 40, gosod y blwch i gyd -fynd â'r tyllau, a chau gyda'r sgriwiau.

Gosodiad wedi'i osod ar y wal (gyda hambwrdd storio cebl gollwng)

7.5 Gosod wedi'i osod ar bolyn (gyda hambwrdd storio cebl gollwng)

Pasiwch y gwregys dur gwrthstaen trwy slot yr hambwrdd storio cebl gollwng a'i drwsio ar y polyn gyda bwcl.

Gosod wedi'i osod ar bolyn (gyda hambwrdd storio cebl gollwng)

7.6. Gosod wedi'i osod ar yr awyr (gyda hambwrdd storio cebl gollwng)

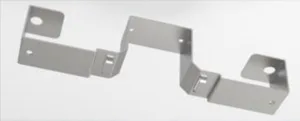

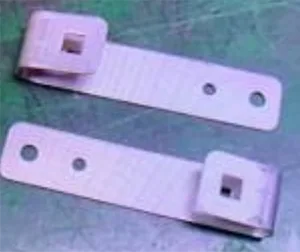

Defnyddiwch y plât metel bach i drwsio'r blwch dosbarthu i'r negesydd.

Gosod wedi'i osod ar yr awyr (gyda hambwrdd storio cebl gollwng)

8. Gweithrediad Cysylltydd

8.1 Addasydd Cyn -Gysylltiedig - A （E）

⚫ Cylchdroi rhan saeth o gysylltydd ffibr yn wrthglocwedd a thynnwch y cap llwch allan.

⚫ Mae'r rhan saeth o'r cysylltydd ffibr uwch ei phen, mewnosodwch y cysylltydd ffibr yn y soced ac yna cylchdroi'r saeth rhan clocwedd.

8.2 Addasydd Cyn -Gysylltiedig - B （XL）

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd

8.3 Addasydd Cyn -Gysylltiedig - C.

⚫ Gwthiwch y cylch llithro ar y plwg preform ffibr optegol i gyfeiriad y saeth i gael gwared ar y cap llwch; Pwyswch y botwm i fynd â'r cap llwch allan ar yr addasydd i gyfeiriad y saeth.

⚫ Alinio corff y plwg preform â'r bwcl addasydd nes ei fod wedi'i glymu. Cysylltwch y ddau orchudd llwch yn yr un modd.

⚫ Mae'r plwg parod wedi'i osod wedi'i osod yn gwthio'r cylch llithro i ryddhau'r bwcl, ac yna tynnwch y prif gorff yn ôl i'w wahanu.

8.4 Addasydd Cyn -Gysylltiedig - D.

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth.

⚫ Cysylltwch y plwg D wedi'i gysylltu ymlaen llaw a'r addasydd D wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.5 Addasydd Cyn -Gysylltiedig - E (a)

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a'r gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth

⚫ Cysylltwch y plwg E wedi'i gysylltu ymlaen llaw a'r addasydd E wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.6 Addasydd Cyn -Gysylltiedig - SC

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd.

8.7 Addasydd Cyn -Gysylltiedig - G.

9. Pecyn

1pc mewn bag swigen, 420*350mm;

1pc mewn carton bach, 340*230*150mm, pwysau gros yw 1.5kg;

10pcs mewn carton rhychog mawr, 480*360*805 mm, pwysau gros yw 16kg.
