Blwch Dosbarthu Cebl Optig Ffibr wedi'i Gysylltu ymlaen llaw GFS-004-008C

1. Cyffredinol

1.1 Disgrifiad

Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer rhwydwaith FTTX.

GFS-004-008C

1.2 Safonau yn Cydymffurfio

Mae'r cynhyrchiad a gynigir wedi'u cynllunio, eu cynhyrchu a'u profi yn unol â'r safonau fel a ganlyn:

1.3 amgylchedd cymwysiadau

2. Nodweddion

1. Mae'r gragen waelod a'r gorchudd uchaf yn cael eu weldio gan weldio plât poeth, nad yw'n ddatodadwy.

2. Deunydd: PP+GF.

3. Prawf lleithder, diddos, gwrth-lwch, gwrth-heneiddio.

4. Lefel amddiffyn hyd at IP68.

5. Mae'r tu mewn wedi'i gyfarparu â holltwr 1x4 PLC.

6. Dull Gosod: Wedi'i osod ar bolyn, wedi'i osod ar yr awyr, wedi'i osod ar wal.

3. Manylebau

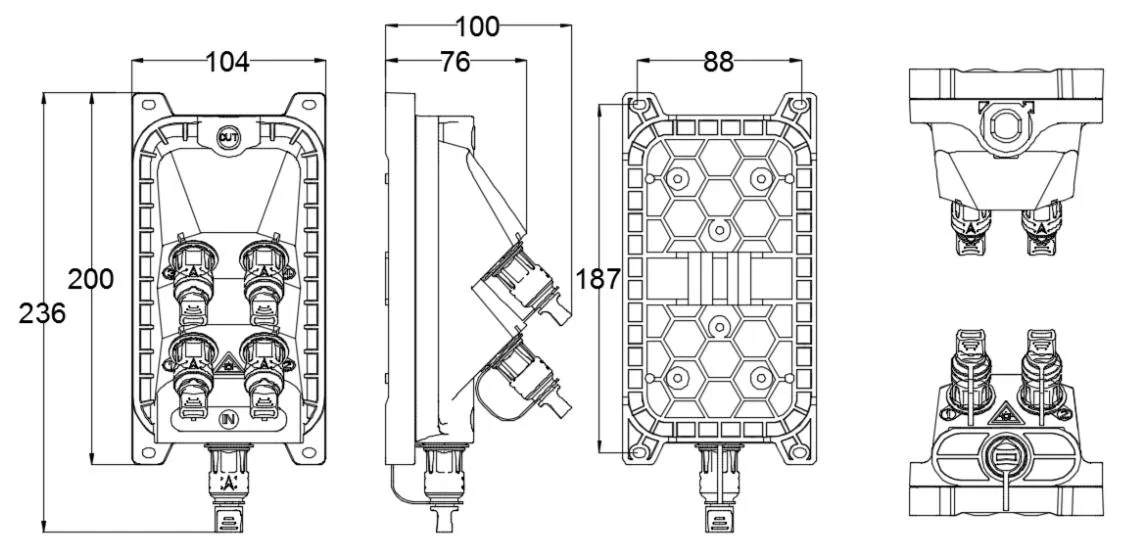

3.1 Manylebau Mecanyddol

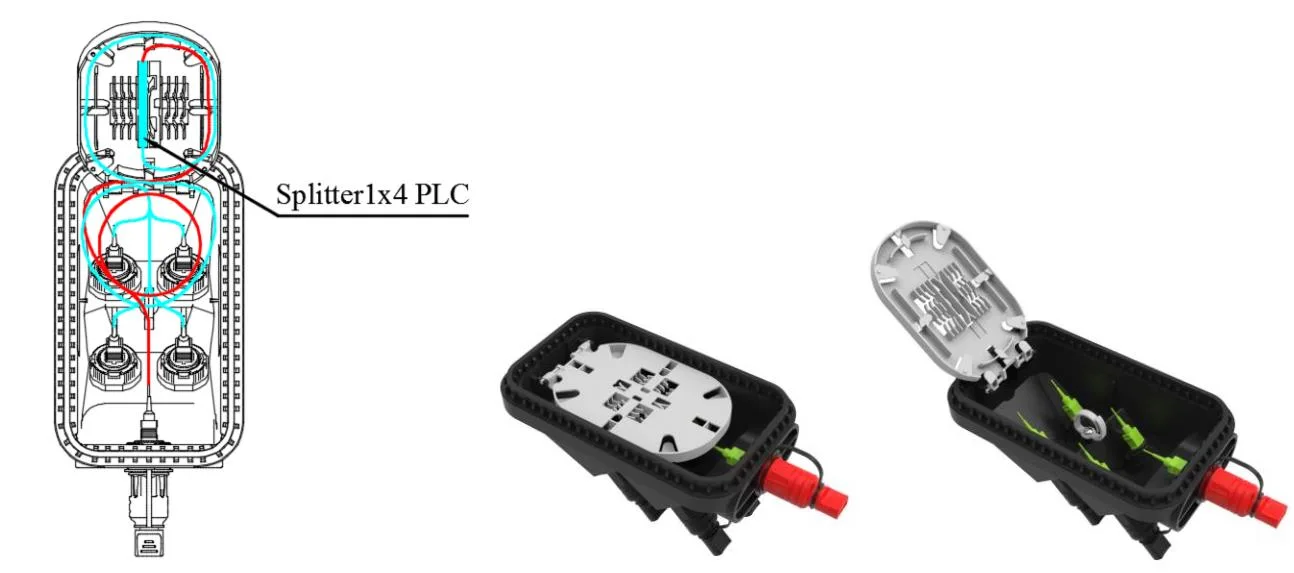

4. Cyfluniad

Prif baramedrau optegol

Mae'r paramedrau optegol a ddangosir yn y tabl uchod yn werthoedd diofyn, a gellir eu haddasu yn ôl gofynion.

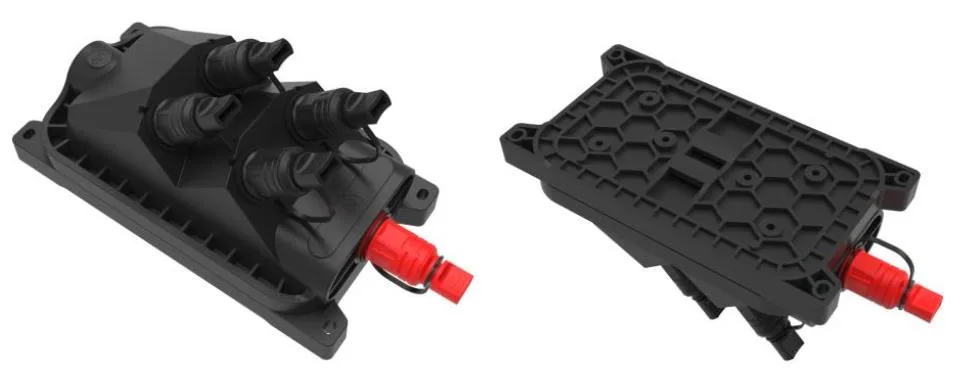

5. Llun Cynnyrch

5.1 Ffyrdd Cebl Cynnyrch:

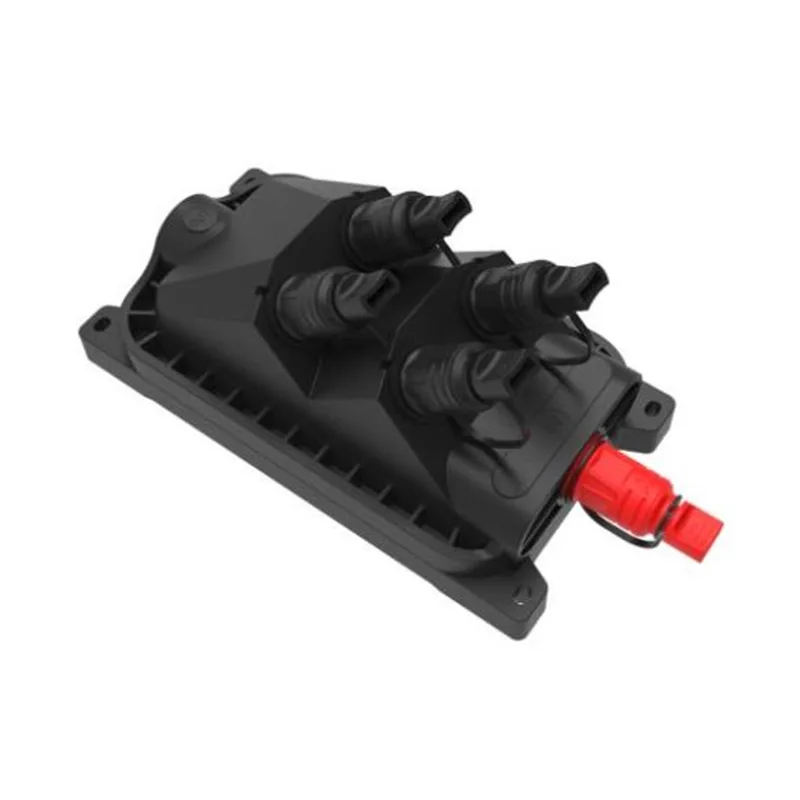

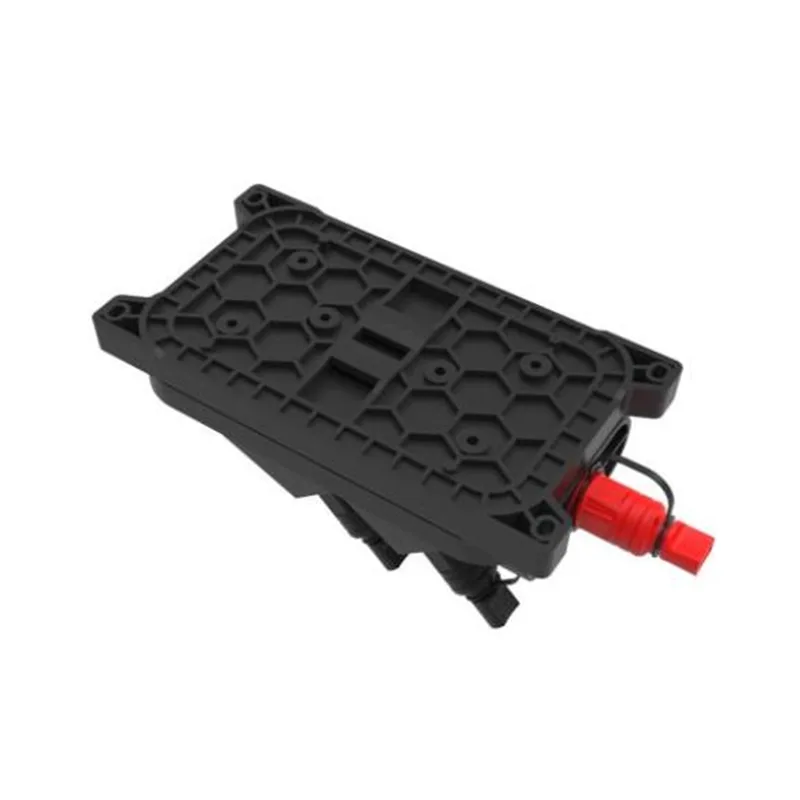

Llun cynnyrch GFS-004-008C

6. Nodweddion Amgylcheddol

Mae'r cynnyrch hwn yn cydymffurfio â Chyfarwyddeb Diogelu'r Amgylchedd ROHS, ac nid yw cynnwys plwm, cadmiwm, mercwri, cromiwm hecsavalent, biffenyl polybrominedig (PBB) (PBB) ac ether diphenyl polybrominedig (PBDE) yn fwy na'r terfyn.

7. Gosod

7.1. Gosodiad wedi'i osod ar y wal

Driliwch 4 twll i'r wal yn seiliedig ar y maint yn Nhabl 1, rhowch y bollt ehangu φ8*40, rhowch y blwch i gyd -fynd â'r tyllau a defnyddio bollt i gau.

Gosodiad wedi'i osod ar wal

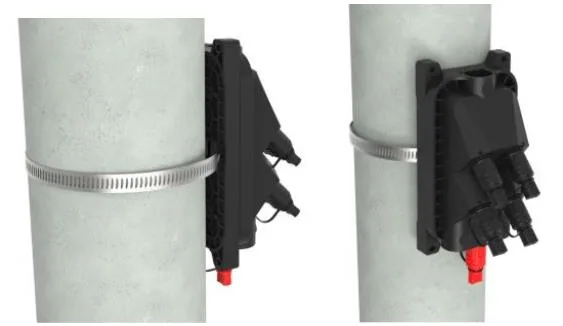

7.2. Gosodiad wedi'i osod ar bolyn

Trwsio 1 set o'r cylch polyn i'r polyn telathrebu

Gosodiad wedi'i osod ar bolyn

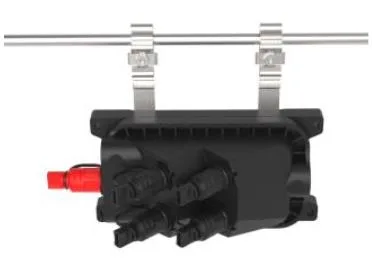

7.3. Y strwythur gorbenion

Clymwch y ddau a osodwyd ar siasi y gorbenion wedi'u hongian ar y wifren, ac yna eu bolltio, atal yr achos rhag cwympo i ffwrdd.

Y strwythur gorbenion

8. Gweithrediad Cysylltydd

8.1 Addasydd Cyn -Gysylltiedig - A （E）

⚫ Cylchdroi rhan saeth o gysylltydd ffibr yn wrthglocwedd a thynnwch y cap llwch allan.

⚫ Mae'r rhan saeth o'r cysylltydd ffibr uwch ei phen, mewnosodwch y cysylltydd ffibr yn y soced ac yna cylchdroi'r saeth rhan clocwedd.

8.2 Addasydd Cyn -Gysylltiedig - B （XL）

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd

8.3 Addasydd Cyn -Gysylltiedig - C.

⚫ Gwthiwch y cylch llithro ar y plwg preform ffibr optegol i gyfeiriad y saeth i gael gwared ar y cap llwch; Pwyswch y botwm i fynd â'r cap llwch allan ar yr addasydd i gyfeiriad y saeth.

⚫ Alinio corff y plwg preform â'r bwcl addasydd nes ei fod wedi'i glymu. Cysylltwch y ddau orchudd llwch yn yr un modd.

⚫ Mae'r plwg parod wedi'i osod wedi'i osod yn gwthio'r cylch llithro i ryddhau'r bwcl, ac yna tynnwch y prif gorff yn ôl i'w wahanu.

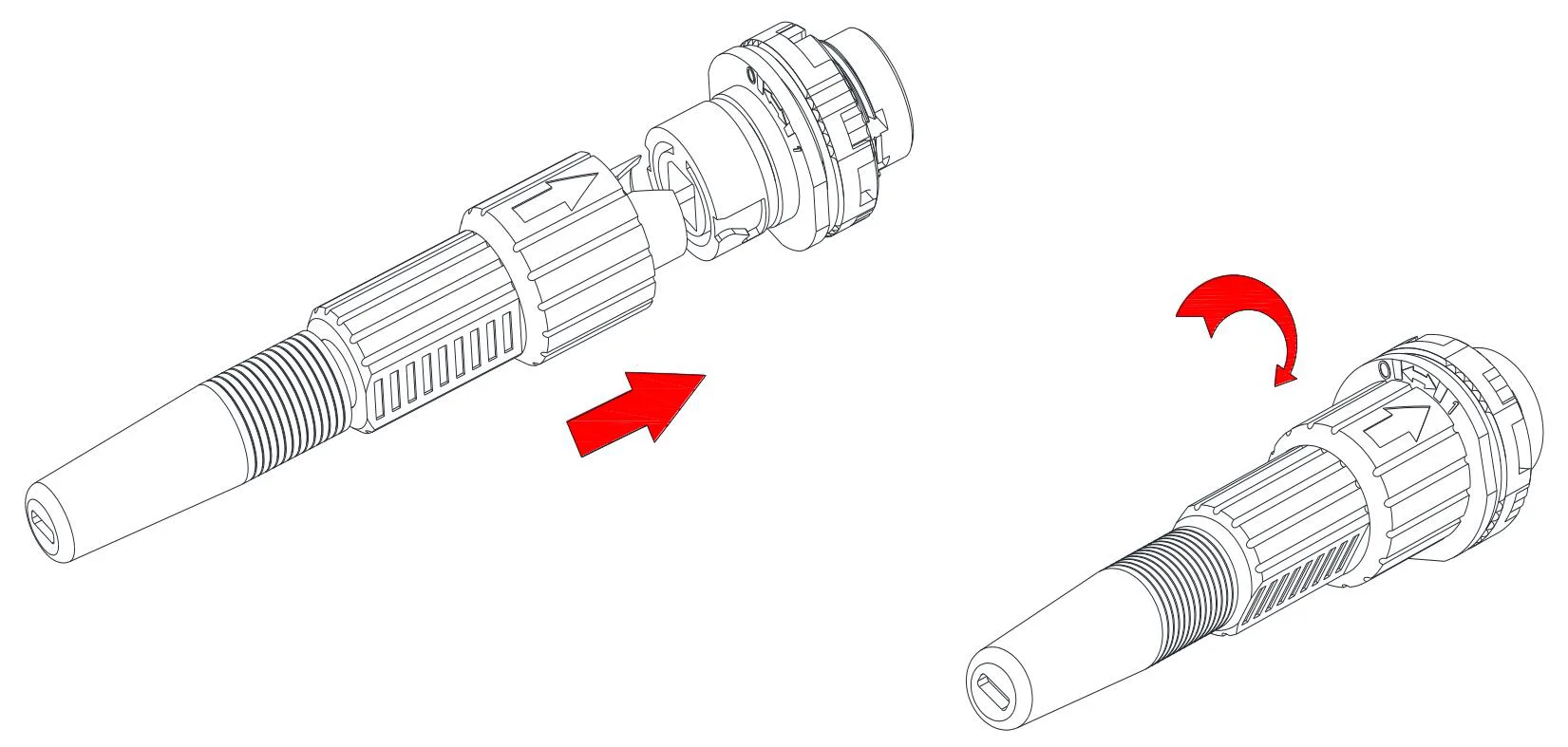

8.4 Addasydd Cyn -Gysylltiedig - D.

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth.

⚫ Cysylltwch y plwg D wedi'i gysylltu ymlaen llaw a'r addasydd D wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.5 Addasydd Cyn -Gysylltiedig - E (a)

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a'r gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth

⚫ Cysylltwch y plwg E wedi'i gysylltu ymlaen llaw a'r addasydd E wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.6 Addasydd Cyn -Gysylltiedig -F

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd.

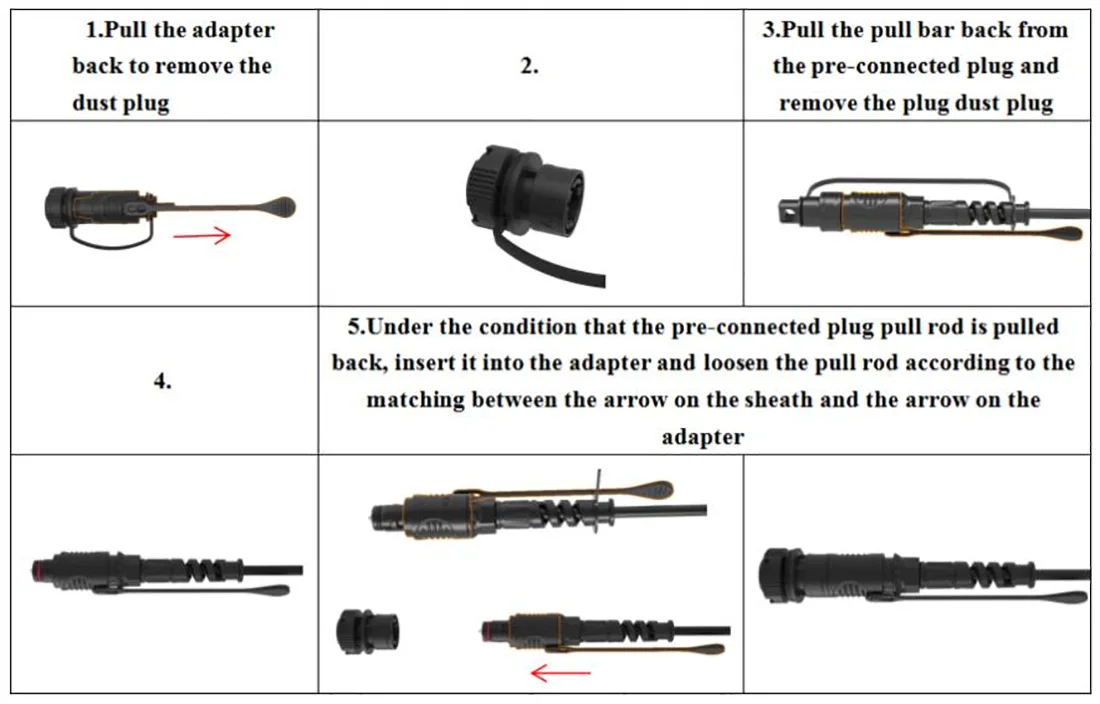

8.7 Addasydd Cyn -Gysylltiedig - G.

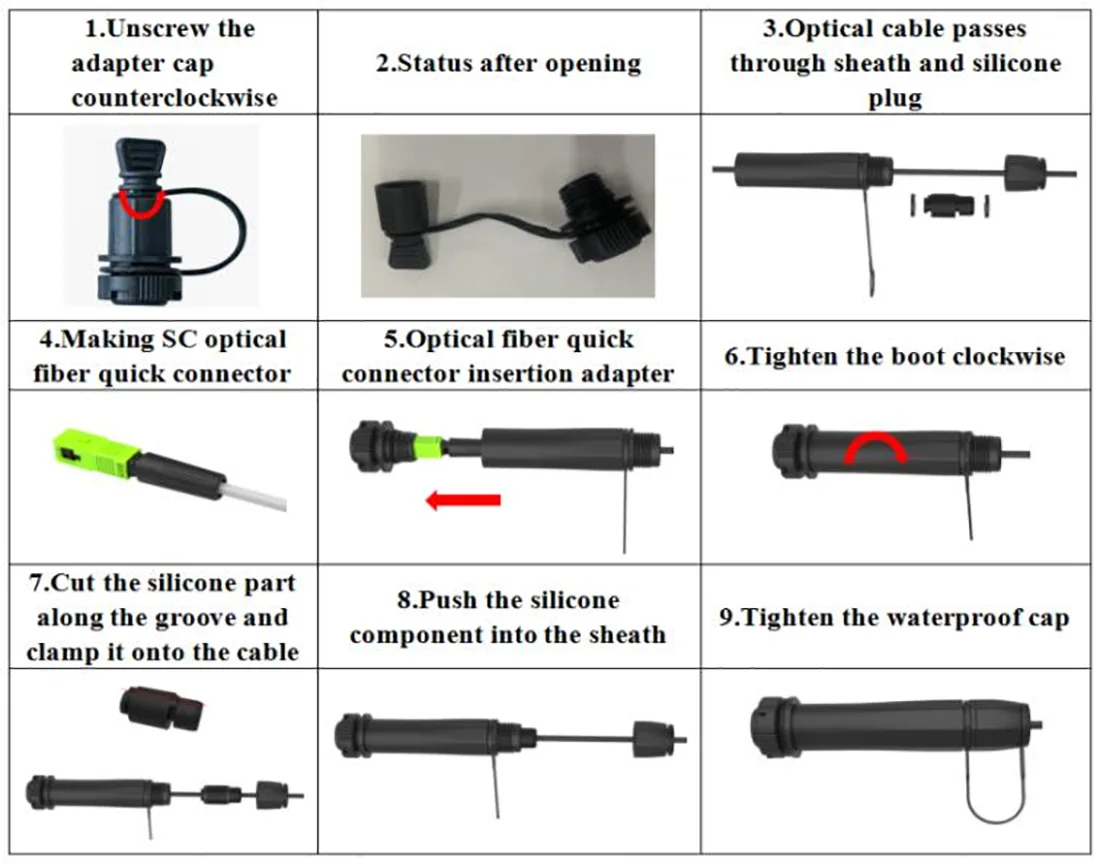

8.8 Addasydd Cyn-Gysylltiedig-H-1

8.9 Addasydd Cyn-Gysylltiedig-J-1

9. Pecyn
