Blwch Dosbarthu Cebl Optig Ffibr-Cysylltiedig GFS-004-002C

1. Cyffredinol

1.1 Disgrifiad

Mae blwch dosbarthu optegol wedi'i gysylltu ymlaen llaw fel yr offer nod dosbarthu rhwydwaith FTTX mwyaf datblygedig, yn darparu cysylltiad cyflym a dibynadwy, amddiffyniad a rheolaeth dda ar gyfer rhwydwaith FTTX.

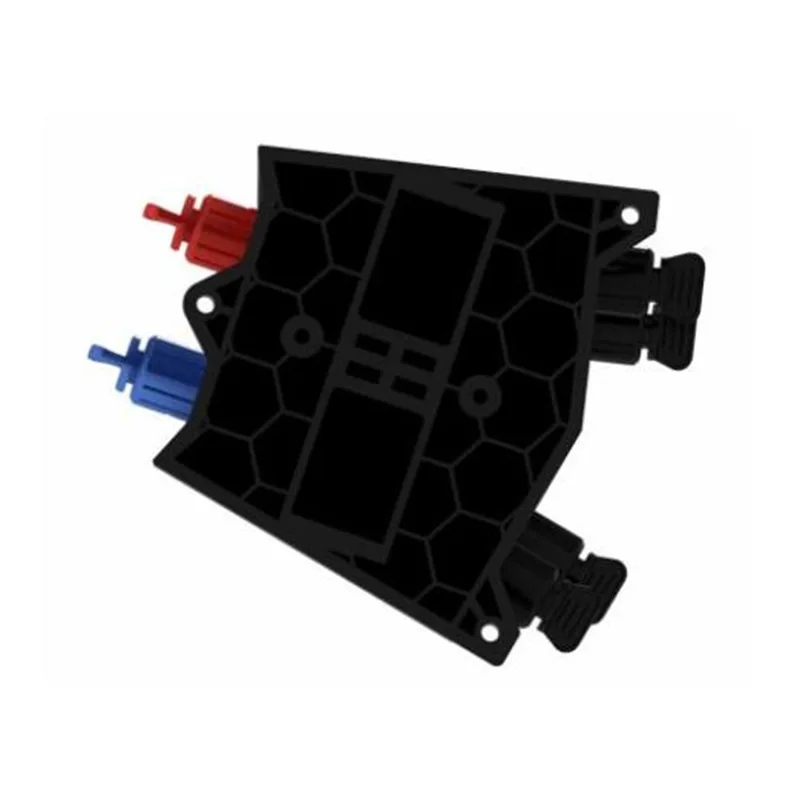

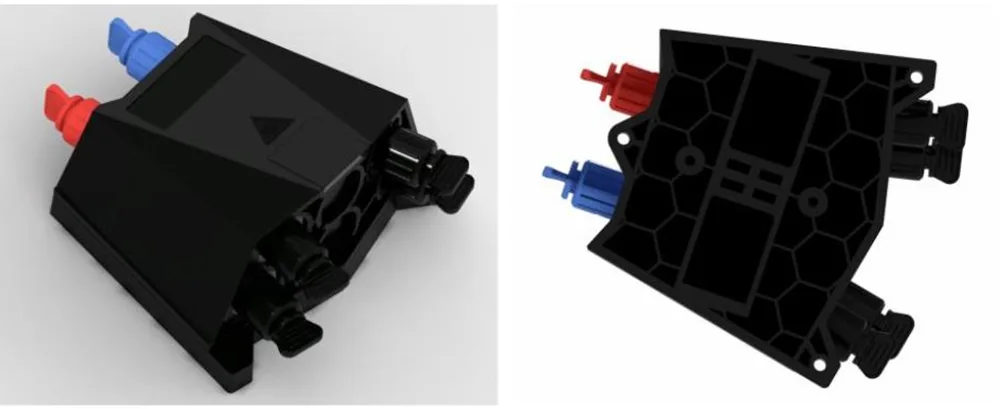

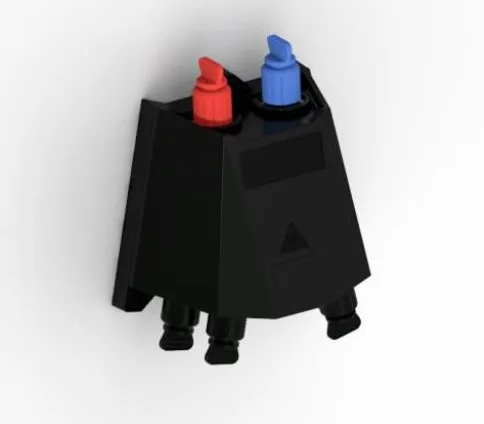

Ymddangosiad GFS-004-002C

1.2 Safonau yn Cydymffurfio

Mae'r cynhyrchiad a gynigir wedi'u cynllunio, eu cynhyrchu a'u profi yn unol â'r safonau fel a ganlyn:

1.3 amgylchedd cymwysiadau

2. Nodweddion

1. Mae'r gragen waelod a'r gorchudd uchaf yn cael eu weldio gan weldio plât poeth, nad yw'n ddatodadwy.

2. Deunydd: PP+GF.

3. Prawf lleithder, diddos, gwrth-lwch, gwrth-heneiddio.

4. Lefel amddiffyn hyd at IP68.

5. Mae'r tu mewn wedi'i gyfarparu â holltwr 1x2 FBT+ holltwr 1x4 PLC neu holltwr 1x4 PLC.

6. Dull Gosod: Wedi'i osod ar bolyn, wedi'i osod ar yr awyr, wedi'i osod ar wal.

3. Manylebau

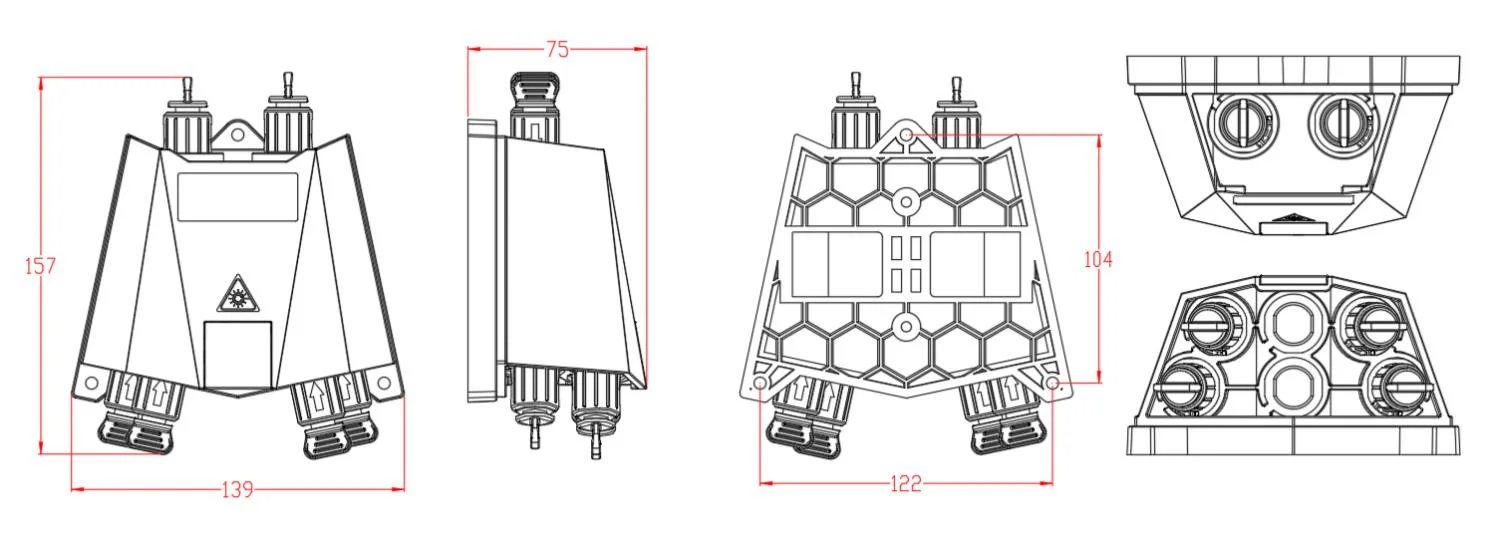

3.1 Manylebau Mecanyddol

4. Cyfluniad

Prif baramedrau optegol

Mae'r paramedrau optegol a ddangosir yn y tabl uchod yn werthoedd diofyn, a gellir eu haddasu yn unol â'r gofynion.

5. Llun Cynnyrch

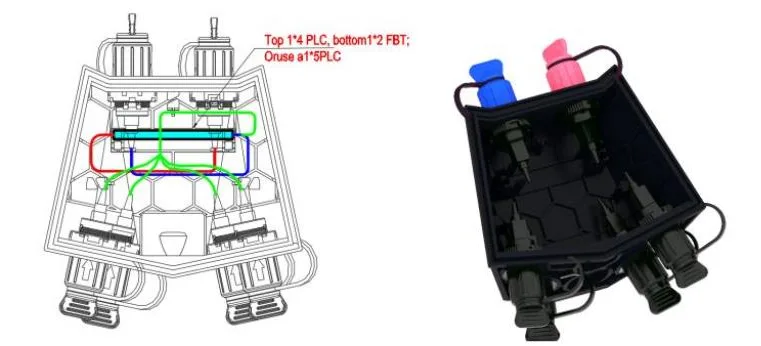

5.1 Ffyrdd Cebl Cynnyrch:

1 * 2 FBT + 1 * 4 PLC Cable Cable Ffyrdd

5.2 ategolion

Nifwynig	Rhan Enw	Llun cyfeirnod	Unedau	Feintiau	Sylw
1	Defnyddwyr'Manual	/	PCs	1	Yn
2	Adroddiad Prawf holltwr	/	PCs	1	Yn
3	Cit wedi'i osod ar y wal		hul	1	Dewisol fel cais cwsmer

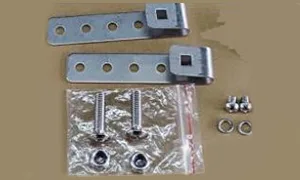

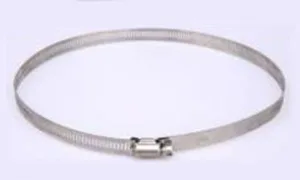

4	Pecyn wedi'i osod ar bolyn		hul	1	Dewisol fel cais cwsmer
5	O'r awyr wedi'i osod bac		hul	1	Dewisol fel cais cwsmer

6. Nodweddion Amgylcheddol

Mae'r cynnyrch hwn yn cydymffurfio â Chyfarwyddeb Diogelu'r Amgylchedd ROHS, ac nid yw cynnwys plwm, cadmiwm, mercwri, cromiwm hecsavalent, biffenyl polybrominedig (PBB) ac ether diphenyl polybrominedig (PBDE) yn fwy na'r terfyn.

7. Gosod

7.1. Gosodiad wedi'i osod ar y wal

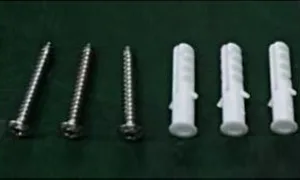

Drilio 3 twll yn y wal yn ôl y dimensiwn, rhowch y plwg ehangu φ7.5*40, rhowch y blwch i gyd -fynd â'r tyllau a defnyddio sgriwiau i gau.

Gosodiad wedi'i osod ar wal

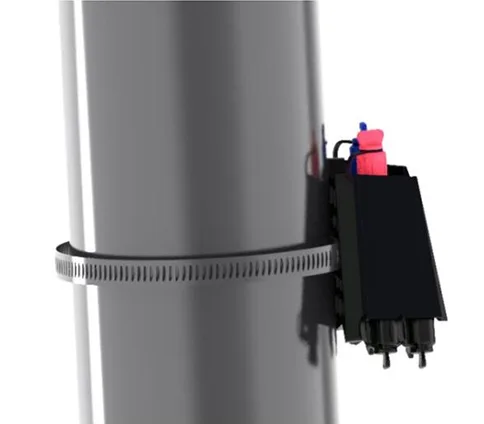

7.2. Gosodiad wedi'i osod ar bolyn

Pasiwch y cylch cylch trwy slot y plât cefn a'i drwsio ar y polyn telathrebu.

Gosodiad wedi'i osod ar bolyn

7.3. Y strwythur gorbenion

Clymwch y gosod ar siasi y gorbenion wedi'i hongian ar y wifren, ac yna ei bolltio, atal yr achos rhag cwympo i ffwrdd.

Y strwythur gorbenion

8. Gweithrediad Cysylltydd

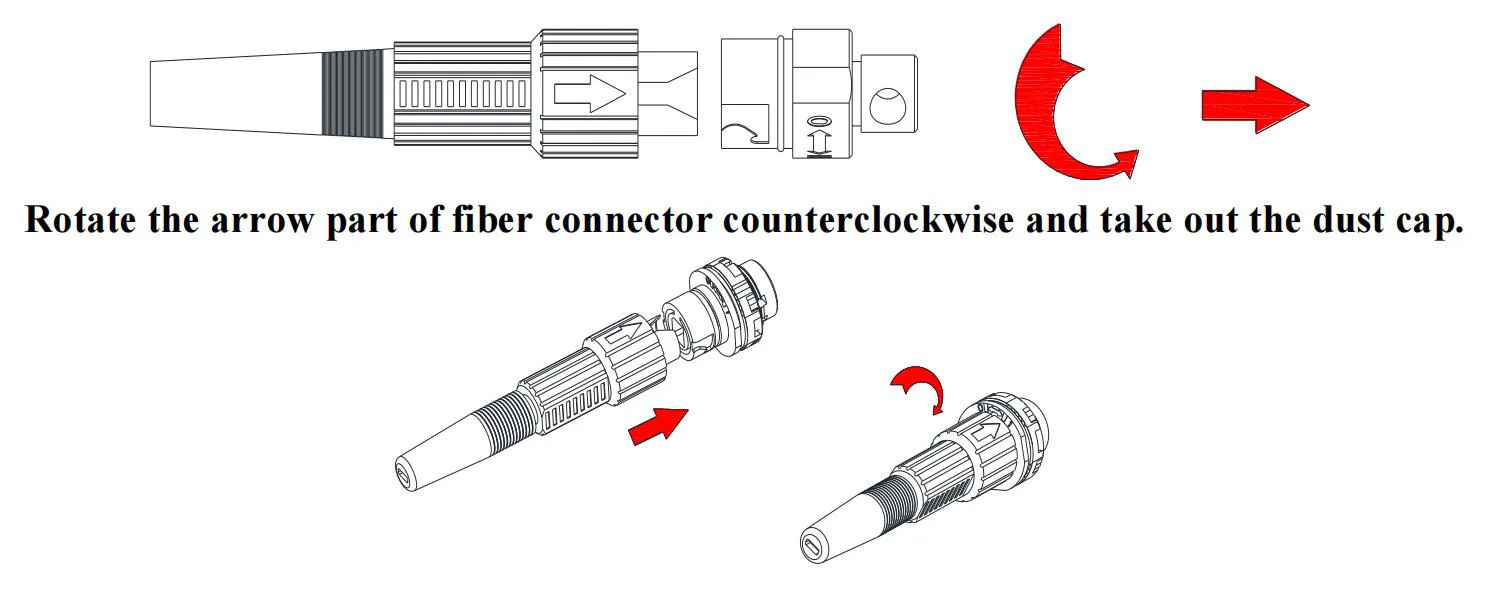

8.1 Addasydd Cyn -Gysylltiedig - A （E）

Mae rhan saeth y cysylltydd ffibr uwchben, mewnosodwch y cysylltydd ffibr yn y soced ac yna cylchdroi'r rhan saeth yn glocwedd.

8.2 Addasydd Cyn -Gysylltiedig - B （XL）

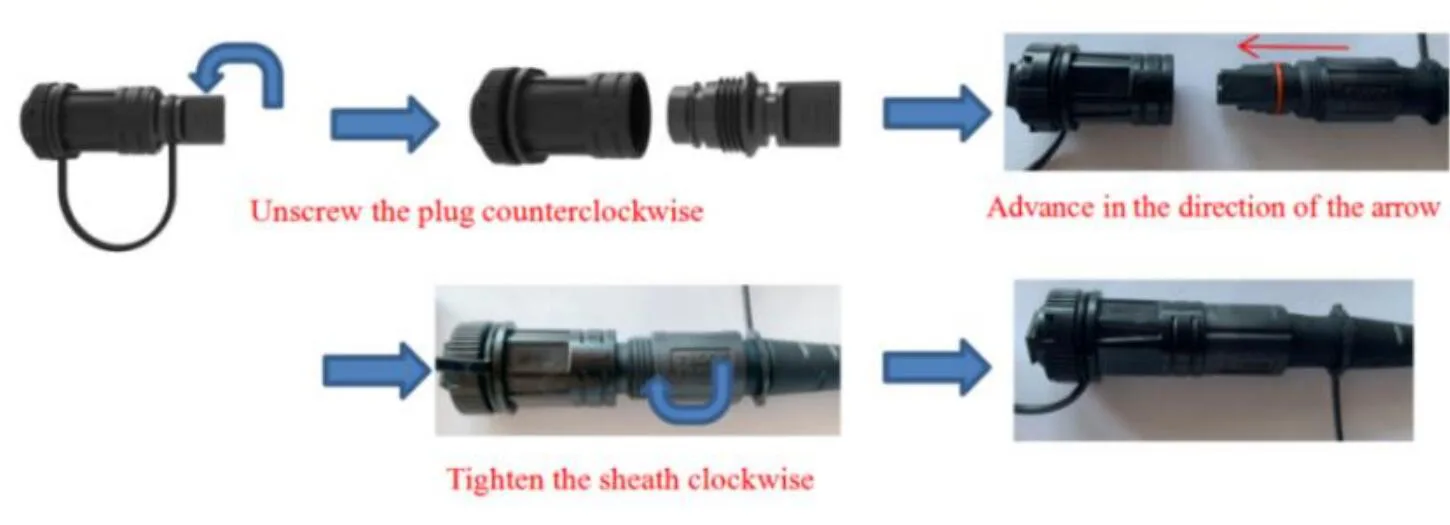

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd

8.3 Addasydd Cyn -Gysylltiedig - C.

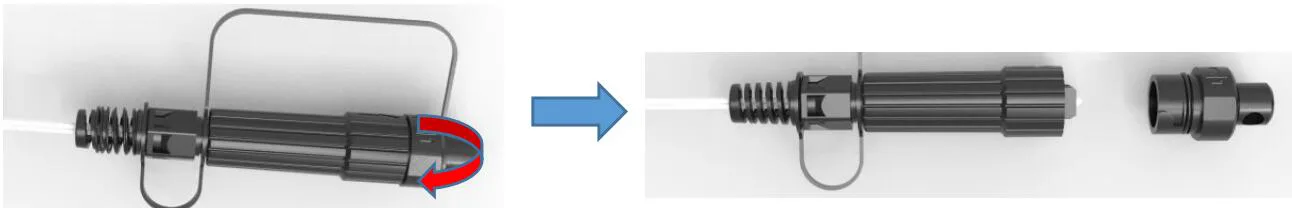

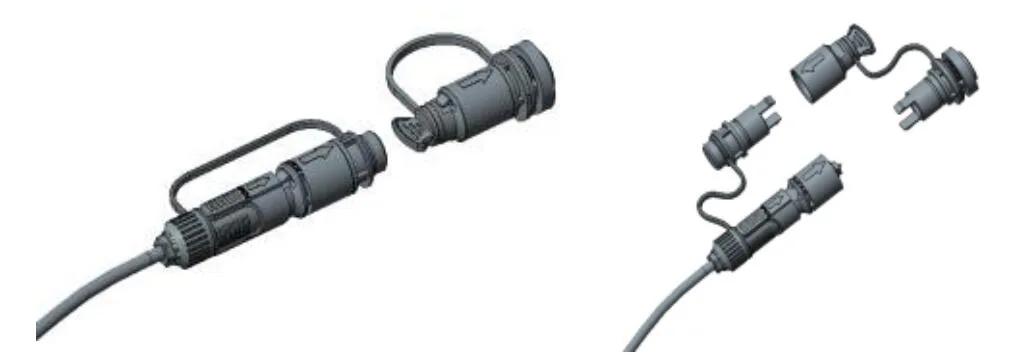

⚫ Gwthiwch y cylch llithro ar y plwg preform ffibr optegol i gyfeiriad y saeth i gael gwared ar y cap llwch; Pwyswch y botwm i fynd â'r cap llwch allan ar yr addasydd i gyfeiriad y saeth.

⚫ Alinio corff y plwg preform â'r bwcl addasydd nes ei fod wedi'i glymu. Cysylltwch y ddau orchudd llwch yn yr un modd.

⚫ Mae'r plwg parod wedi'i osod wedi'i osod yn gwthio'r cylch llithro i ryddhau'r bwcl, ac yna tynnwch y prif gorff yn ôl i'w wahanu.

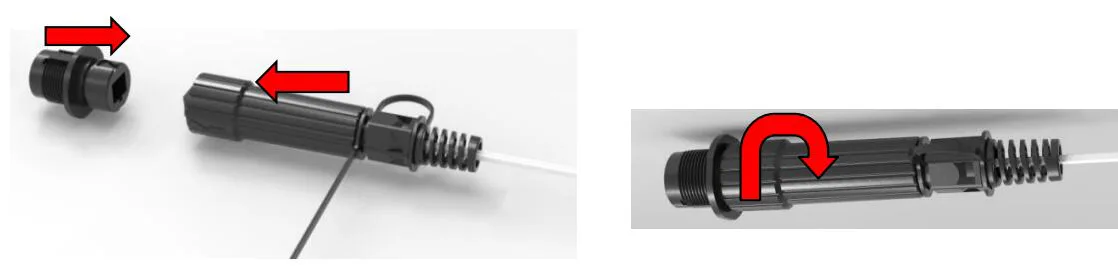

8.4 Addasydd Cyn -Gysylltiedig - D.

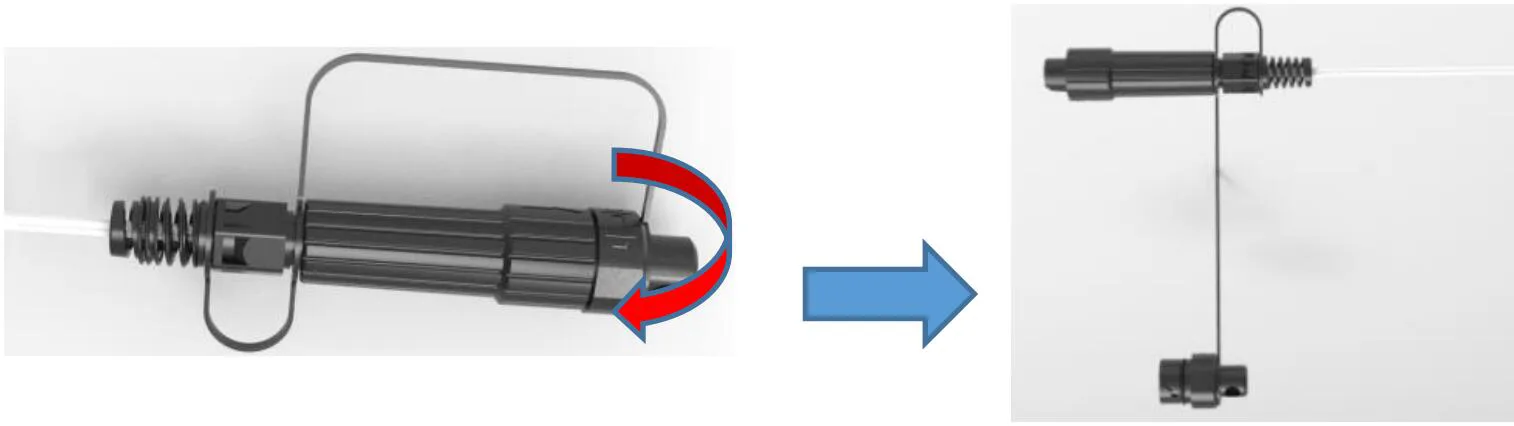

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth.

⚫ Cysylltwch y plwg D wedi'i gysylltu ymlaen llaw a'r addasydd D wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.5 Addasydd Cyn -Gysylltiedig - E (a)

⚫ Trowch y plwg wedi'i gysylltu ymlaen llaw yn wrth -glocwedd ac agorwch y plwg a'r gorchudd llwch wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth

⚫ Cysylltwch y plwg E wedi'i gysylltu ymlaen llaw a'r addasydd E wedi'i gysylltu ymlaen llaw i gyfeiriad y saeth, a chylchdroi'r plwg yn glocwedd i'w drwsio.

8.6 Addasydd Cyn -Gysylltiedig -F (SC)

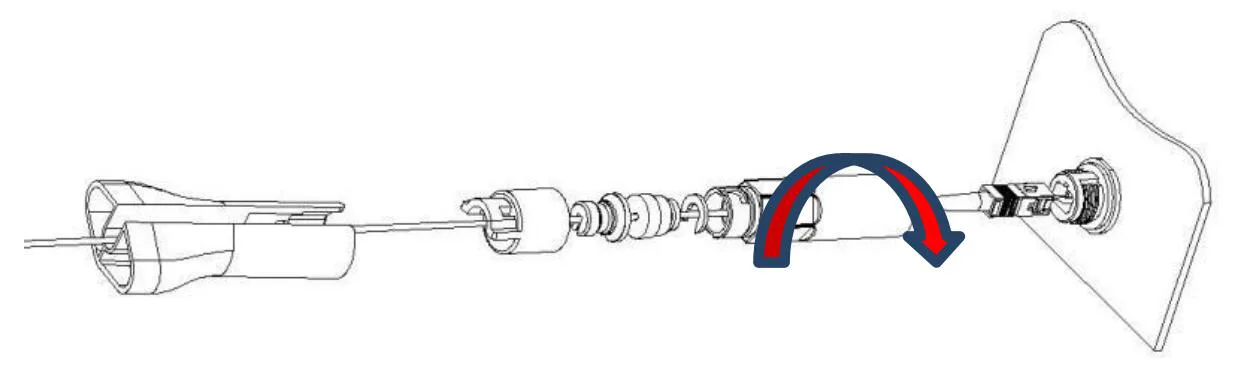

⚫ Mewnosodwch y plwg cysylltydd ffibr optegol SC trwy'r rhannau rhydd yn ei dro, ac yna ei blygio i'r addasydd;

⚫ Gosod gwain addasydd XL wedi'i gysylltu ymlaen llaw ar addasydd ag allwedd blastig;

⚫ Mewnosod plwg y gwanwyn snap yn y wain;

⚫ Rhaid gosod y clamp cebl a rhaid i'r llinell fod yn agos at y plwg;

⚫ Sgriwiwch y cap sedd clamp cebl lledr ar y wain yn glocwedd.

8.7 Addasydd Cyn -Gysylltiedig - G.

9. Pecyn
