Ffigur 8 cebl ffibr optig

Strwythur cebl ffibr optig Ffigur 8 yw rhoi ffibr optegol 250μm mewn tiwb rhydd wedi'i wneud o ddeunydd modwlws uchel, ac mae'r tiwb rhydd wedi'i lenwi â chyfansoddyn gwrth -ddŵr. Mae canol y cebl yn graidd atgyfnerthu metel, ac mae'r tiwb rhydd (a'r rhaff llenwi) yn cael ei droelli o amgylch y craidd atgyfnerthu canolog i ffurfio craidd cebl crwn cryno. Mae craidd y cebl wedi'i lapio yn hydredol gyda haen o dâp alwminiwm wedi'i orchuddio â phlastig (APL) a'i integreiddio â'r llinynnau gwifren ddur i mewn i wain polyethylen siâp 8-siâp.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Nodweddion

Mae gan y wifren ddur sownd gryfder tynnol uchel iawn, sy'n hwyluso gosod gorbenion hunangynhaliol ac yn lleihau costau gosod.

Perfformiad mecanyddol a thymheredd da

Mae gan ddeunydd tiwb rhydd ymwrthedd hydrolysis da a chryfder uchel

Cyfansoddyn llenwi tiwb arbennig yn sicrhau amddiffyniad yn feirniadol o ffibr

Cymerir y mesurau canlynol i sicrhau'r cebl Watertight:

-Steel Wire a ddefnyddir fel yr aelod cryfder canolog

-LOOSE TUBE LLENWI, COMPOUND

Llenwad craidd cebl -100%

Rhwystr lleithder -apl

Safonau

Mae cebl GYTC8A yn cydymffurfio â Safon YD/T 1155 yn ogystal ag IEC 60794-1.

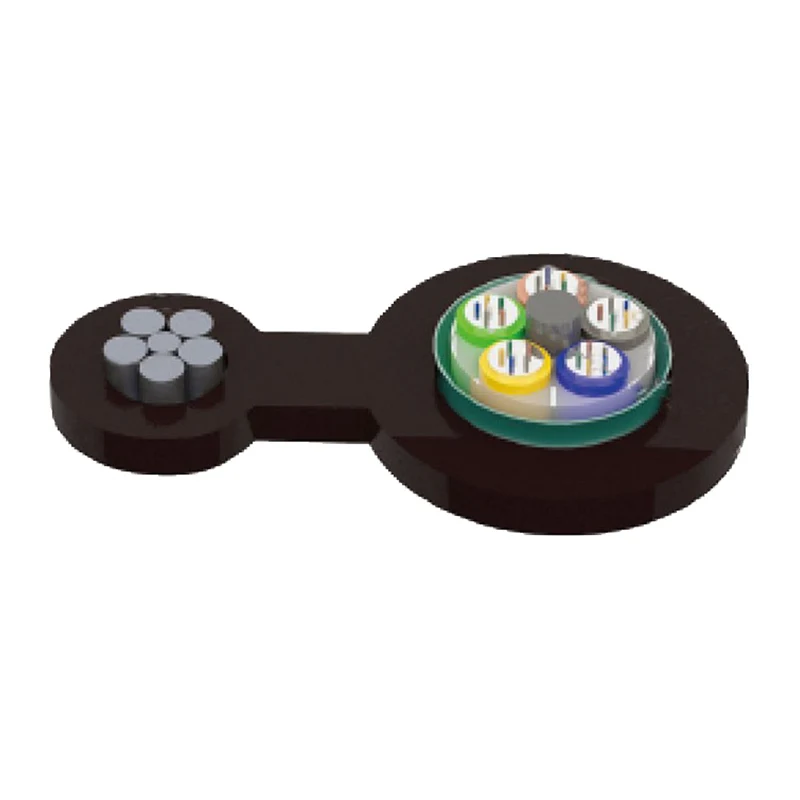

Lluniadu strwythur

1. Gwifrau sownd

2. Sheath pe

3. Ffibr

4. Cyfansoddyn llenwi tiwb

5. Tiwb Rhydd

6. Cyfansoddyn llenwi cebl

7. Aelod Cryfder Canolog

8. APL

9. Sheath pe

Figure 8 Fiber Optic Cable

Paramedrau Technegol

Math o gebl (Wedi cynyddu 2 ffibr)	Cyfrif ffibr	Tiwbiau	Llenwyr	Pwysau Cable (Cyf) (kg/km)	Cryfder tynnol Tymor Hir/Byr (N))	Gwrthiant mathru Tymor Hir/Byr (N/100mm)	Radiws plygu Statig/deinamig (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Yn ôl y diamedr gwifren dur gwifren negesydd	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Tymheredd Storio/Gweithredu: -40 ℃ -+70 ℃

Nodweddion optegol

Math o Ffibr	Gwanhau （+20 ℃））				Lled band		Agorfa rifol	Tonfedd torri cebl λcc
Math o Ffibr	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Agorfa rifol	Tonfedd torri cebl λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500mhz · km	≥500mhz · km	0.200 ± 0.015 yn barod	---
62.5/125µm	≤3.5db/km	≤1.2db/km	---	---	≥200mhz · km	≥500mhz · km	0.275 ± 0.015 yn barod	---

Nodyn:

a. Mae ôl -ddodiad XN yn dynodi math o ffibr

b. Mae trefniadau lliw ffibr a thiwb wedi'u nodi yn y tabl adnabod lliwiau

c. Ni ddylai'r cebl storio mewn amgylchedd awyr agored fwy na 6 mis er mwyn cadw rîl y cebl cyflwr da

Cymhwyso: Awyr Hunangyflogedig
